44. Перепрограммируемые пзу (ппзу). Принципы запоминания и стирания информации.
Перепрограммируемые ПЗУ - эти ПЗУ позволяют осуществить многократную перезапись.
Перепрограммируемые ПЗУ осуществяются с помощью специальных программаторов PROM
PR
– вход перепрограммирования
Шаги
1. На ША выводится адрес ячейки которую надо запрограммировать
2. На ШД подаются данные которые надо записать
3. На CS дается 0
4. на PR подаёться импульс(от 5 Вт до 12 Вт) этот импульс записывает байт данных
Стирание производиться 2 способами:
1. Ультрафиолетовое стирание tстир = 20-30 мин
2. электрическое стирание на вход программатора подаеться отрицательный импульс5-49Вт
Достоинство:
Возможность перепрограммирования
Недостаток:
1. Очень дорогие устройства
2. Ограниченное число циклов перепрограммирования
3. Возможность самопроизвольного стирания информации
FLASH-память
Это смесь между ПЗУ и ОЗУ.
При пропадании питания информация остаётся.
Можно считывать и писать информацию
При стирании информации программатор задает определенный код.
Внутренние элементы стирают информацию внутри
При записи подается код записи и осуществляется запись.
Достоинство:
Относительно невысокая стоимость
45. Интерфейсные схемы мпс (на примере мпк к580).
Интерфейсные схемы
- это схемы свойства которых можно менять в процессе работы подавая специальный регист RUS (регистр управляющий специальным байтом
КР580ВВ51 – I8051: Программированный сихронно-асинхронный приемо-передатчик УСАП. Используется для операций последовательной связи между микро процессорными системами или ПК СОМ1
КР580 ВВ53 – I8053: Программируемый интервальный таймер. Содержит 3 независимых 16-ричных счетчика

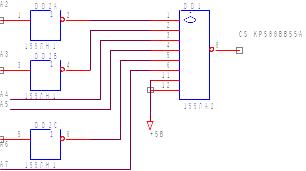

КР580 ВВ55 – I8055: Программируемый параллельный адаптер (ППА). Используется для передачи и приема байта данных целиком
КР580ВН59: Программируемый контроллер прерывания. Назначение: организация до 6F уровней прерывания внешних устройств
КР580 ВВ75: Программируемый контроллер видео терминала
КР580 ВВ77: Программируемый контроллер клавиатуры семисигментных индикаторов. Можно подключить до 64 кнопок + 16 семисигментных индикаторов
46. Бис усапп кр580ви53. Принцип действия, порядок программирования.
Б
ИС
программируемого интервального таймера
КР580ВИ53
Программируемый интервальный таймер предназначен для построения программируемых счетчиков, мультивибраторов, генераторов импульсов и других устройств в МПС. Условное обозначение программируемого интервального таймера (ПИТ) показано на рис.П1.13.
ПИТ состоит из трех независимых 16-разрядных реверсивных счетчиков (т.е. работающих на вычитание) -"0", "1" и "2". Каждый счетчик имеет вход CLK0..2, выход OUT0..2 и вход управления счетом G0...G2. Если на входе G низкий уровень - счет запрещен, если высокий - разрешен.
Каждый счетчик имеет 16-разрядный регистр, в который можно записать начальное число, из которого при каждом входном импульсе будет вычитаться 1 при работе счетчика. Адресация регистров счетчика указана в табл.П1.3.
D
0...D7
- шина данных ПИТ,
A0,A1 - адресация счетчиков ПИТ,
RD/,WR/ - чтение и запись в ПИТ,
CS/ - выбор ИС ПИТ,
CLK - входной сигнал тактовых импульсов,
G - сигнал разрешения счета,
OUT - выход счетчика
Рис.П1.13
Таблица П1.3
А0 |
А1 |
Адресуемый регистр ПИТ |
Тип обращения |
0 |
0 |
Регистр счета счетчика 0 |
Чтение/загрузка |
1 |
0 |
Регистр счета счетчика 1 |
Чтение/загрузка |
0 |
1 |
Регистр счета счетчика 2 |
Чтение/загрузка |
1 |
1 |
Регистр управляющего слова ПИТ |
Только запись |
Перед первым использованием любого счетчика его необходимо настроить, т.е. записать в регистр управляющего слова команду для каждого счетчика. Формат команды указан на рис. П1.14.
При подаче команды в регистр управляющего слова ее биты D7,D6 определяют к какому счетчику относится команда. Биты D5,D4 задают порядок считывания/загрузки из/в регистров счетчика: можно считывать/ загружать только младший, только старший байты или последовательно младший и старший байты счетчика. Биты D3...D1 задают режим, в котором будет работать счетчик (см. ниже). И наконец, бит D0 определяет вид счета - либо двоичный 16-разрядный, либо двоично-десятичный счетчик объемом 4 декады.
После подачи слова режима можно загружать счетчик заданным числом. Важно только соблюдать порядок записи/считывания, запрограммированный словом режима.
Содержимое регистров счетчиков можно считать при необходимости двумя способами: либо при остановке счетчика (например, подачей на вход G уровня лог.0) простой командой чтения из счетчика, либо считыванием во время счета, т.н. "на лету". Для этого надо в регистр управляющего слова записать специальный байт, который даст команду на перезапись текущего показания счетчика в промежуточный регистр.
