Хід роботи Визначення коефіцієнтів с1 і с2 за графіками Щурова
1. Для визначення коефіцієнта С1 необхідно:
розрахувати ступінь розкриття пласта
= Z / h = 7 / 13 = 0,5 м
= 0,5 м.
– та вирахувати співвідношення h / D, для того,щоб дізнатися шифр потрібної кривої, отже: h/D = 13 / 0,2 = 65
|

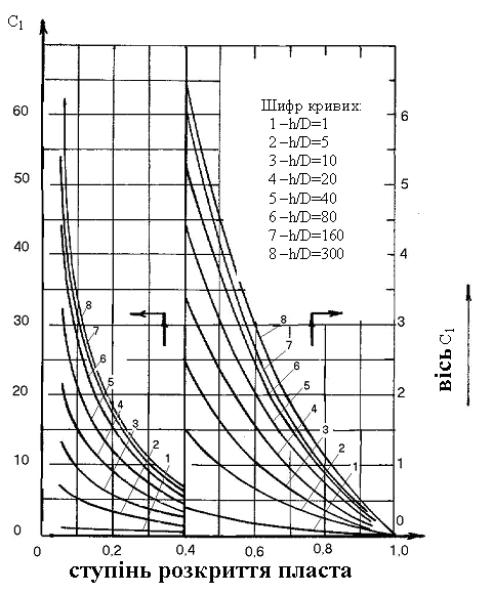

І виходячи з графіка, коефіцієнт
С1 = 3,34 |
2. Для визначення коефіцієнта С2 необхідно:
– обчислити добуток N×D = 23×0,2 = 4,6
(N - щільність перфорації, отворів, м)
обчислити відношення dп/D = 0,024/0,2 = 0,12
(dп - діаметр перфораційних каналів, м)
обчислити відношення ℓп/D = 0,17/0,2 = 0,87
(ℓп - середня ефективна довжина перфораційних каналів, м)
|

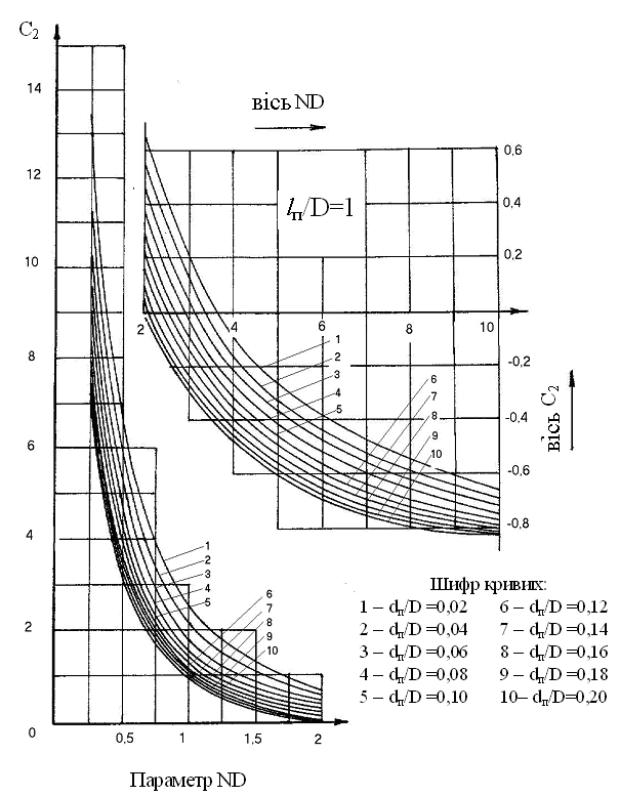

І за отриманими відношеннями на графіках Щурова вираховую коефіцієнт С2, що дорівнює 0,04.
С2 = – 0,43
|
Розрахунок приведеного радіуса досконалої свердловини
Розрахунки, що базуються на значеннях, отриманих по графікам Щурова |
Розрахунки, що базуються на значеннях, отриманих по формульним розрахункам |
С = С1 + С2 |
|
С = 3,34 + (-0,43) = 2,91 |
С = 3,4 + (-0,37) = 3,03 |
З графіка параметр β |
|
β = 19 |
β = 30 |
Rc= Dс/2 |
|
Rc= 0,19 / 2 = 0,095м |
|
R прив = Rc /β |
|
R прив = 0,005 |
R прив = 0,0032 |
Білет 11
11.1 Джерела пластової енергії. Вплив змочуваності порід на рух пластових флюїдів. Гідрофільність та гідрофобність колекторів.
До джерел пластової енергії відносять:
- енергію внутрішньої поверхні порово-тріщинного простору та зовнішньої поверхні вуглеводневого флюїду;
- енергію законтурних та підошовних пластових вод (за умови наявності напірних вод);
- пружну енергію розширення нафти, газу, води та породи (вивільняється із зменшенням врівноважуючого об`ємного стиснення);
- енергію вільного газу газової шапки ( завдяки структурному фактору та природному надлишку тиску. Енергія акумульована завдяки стисливості газу);
- енергію газу, розчиненого у нафти та конденсаті (вивільняється за умови зниження Р пл нижче тиску насичення);
- власну силу тяжіння вуглеводневих флюїдів.
Розрізняють два типи нафтонасичених колекторів, в яких підсилена здатність до адсорбції асфальтенів:
1. Переважно гідрофільні колектори. Кількість зв`язаної води в них дуже мала, присутні всі 4 основних її форми, досяжна нафтовіддача понижена приблизно на 10 % порівняно з другим типом колектора;
2. Гідрофобні колектори. Переважає капілярно-зв`язана та вільна форми води. В таких колекторах нафтовіддача відносно підвищена.
В той же час за результатами вивчення змочуваності порід (цей розділ петрофізики Вам рекомендується освіжити в пам`яті), одержано такі результати:
Вид обробки керна |
|
1. Екстракція неполярним керосином |
2. Екстракція спиртобензолом, нагрів три години при Т = 500 С (штучно гідрофілізовані) |
Характер нафтовіддачі
1. В штучно гідрофілізованих взірцях коефіцієнт витіснення нафти максимальний, до 77 %.
2. У водоносній частині колектора скелет гідрофільний, тобто присутні чотири форми зв`язаної води, коефіцієнт витіснення нафти (після насичення в лабораторних умовах) до 71 %.
3. В нафтоносній частині колектора скелет гідрофобізований, переважає капілярно-защімлена вода, коефіцієнт нафтовитіснення приблизно 54 %.
Отже, залежно від адсорбційної здатності скелету породи і кількості насичуючих фаз маємо протилежно або односпрямовані фактори, які впливають на нафтовіддачу.
Сучасні методи вивчення властивостей колекторів не є повноцінними. Не враховуються або пластові умови, або властивості флюїда, змочуваність, поверхневий натяг на границі фаз, тривалість контакту з флюїдами і інші чинники.
Обробка кернів екстракторами та хімічними реагентами є методом «від протилежного», тобто природний стан штучно змінюється на умови відсутності флюїда (вилучення нафти з колектора). Але при цьому «вичищений» від нафти колектор не повністю тотожний природному водоносному.
