§ 3. Режим короткого замыкания трансформатора
При работе трансформатора могут быть случаи, когда его вторичная обмотка замыкается накоротко, а к первичной подведено номинальное напряжение. Ток короткого замыкания в этом случае будет в 10—20 раз больше номинального. Такой вид замыкания называют аварийным коротким замыканием. Трансформатор в этом случае отключается от сети выключающей аппаратурой или предохранителями.
Для исследования трансформатора проводят опыт короткого замыкания. При опыте короткого замыкания вторичную обмотку замыкают накоротко, а к первичной подводят пониженное напряжение такой величины, чтобы токи короткого замыкания в обмотках трансформатора были равны номинальным. Схема опыта короткого замыкания приведена на рисунке 97, а.
Подводимое в этом случае к трансформатору напряжение называют напряжением короткого замыкания, его величину выражают обычно в процентах от номинального напряжения
Напряжение короткого замыкания обозначают на заводском щитке трансформатора.

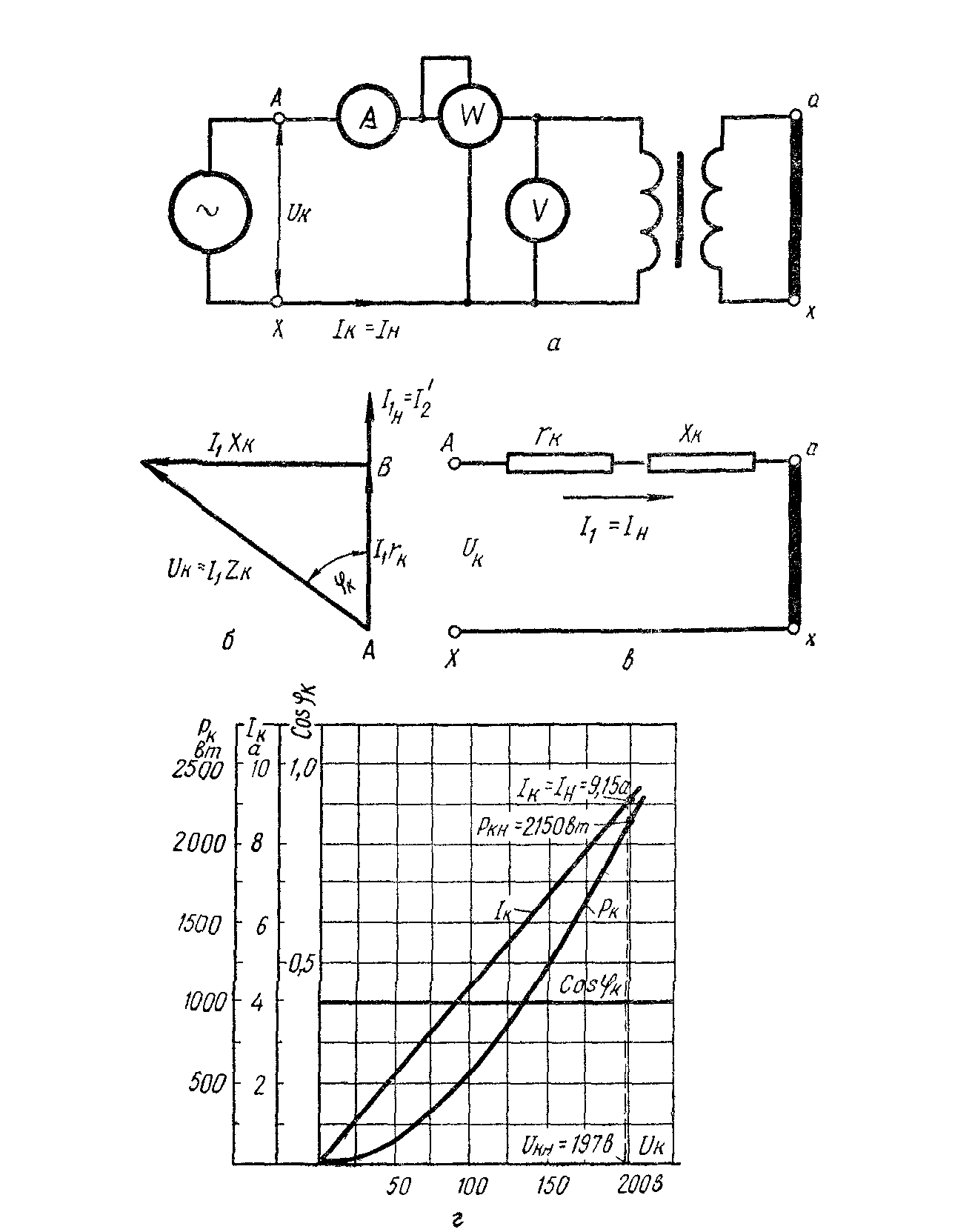

Рис. 97. Опыт короткого замыкания трансформатора:
а — схема, б — упрощенная векторная диаграмма, в — упрощенная схема замещения, г — характеристики короткого замыкания
Для советских трансформаторов напряжением до 35 кв включительно оно равно 5,5—7,5%, а для трансформаторов 110 кв — 10,5—11,5%.
Упрощенная векторная диаграмма трансформатора при опыте короткого замыкания имеет вид треугольника ABC, который принято называть треугольником короткого замыкания (рис. 97, б). Вектор напряжения U'2 = 0, так как вторичная обмотка трансформатора замкнута накоротко.
Напряжение UK , подведенное к трансформатору при опыте, состоит из двух составляющих — падений напряжения на активном сопротивлении обмоток I1rк и на индуктивном сопротивлении обмоток I1хк.
Упрощенная схема замещения, соответствующая этой векторной диаграмме, приведена на рисунке 97,в. К зажимам трансформатора АХ подведено пониженное напряжение Uк, а зажимы ах замкнуты накоротко, ток I1 равен номинальному.
При опыте короткого замыкания зажимы вторичной обмотки трансформатора ах тщательно замыкают накоротко, а к зажимам первичной обмотки АХ подводят от генератора переменного тока пониженное напряжение UК (рис. 97, а). В схему включают те же приборы, что и при опыте холостого хода. Амперметр в цепь вторичной обмотки включать нельзя, так как это сильно исказит результаты опыта.
Из данных опыта короткого замыкания можно определить параметры короткого замыкания zK, rk и xк. Так как
Подведенная
к трансформатору при опыте короткого
замыкания мощность тратится в основном
на покрытие потерь в меди обмоток, так
как во время этого опыта трансформатор
никакой полезной работы не совершает,
а потерями в стали можно пренебречь.
Потери в стали очень малы, так как мал
магнитный поток трансформатора Ф,
т.
е. Рк
Рмеди
в первичной Рм1
и
вторичной Pм2
обмотках
трансформатора. Тогда
откуда
Для получения реальной величины активного сопротивления короткого замыкания вычисленное из опыта сопротивление rк приводят к условной температуре 75°, средней температуре, которую имеют обмотки трансформатора в процессе эксплуатации при нагрузке,
где rk75 — сопротивление обмоток при температуре 75° (ом), rkt — сопротивление обмоток, измеренное при температуре t° (ом), t — температура обмоток при проведении опыта (град).
Так как при опыте короткого замыкания по обмоткам протекают номинальные токи, то, определив мощность Рk, мы узнаем потери в меди обмоток трансформатора при его номинальной нагрузке. Для этого в основном и проводят опыт короткого замыкания.
Изменяя подводимое к первичной обмотке трансформатора напряжение от нуля до UK, можно построить характеристики короткого замыкания. Зависимость мощности Рк, тока Iк и коэффициента мощности короткого замыкания cos φк от подводимого напряжения при постоянной частоте в сети называют характеристиками короткого замыкания (рис. 97, г). Как видно из рисунка, при изменении напряжения коэффициент мощности остается постоянным, ток Iк возрастает прямо пропорционально, мощность короткого замыкания резко возрастает с увеличением напряжения, так как Рк = I2кrк, а так как с увеличением напряжения Iк возрастает прямо пропорционально, то кривая Рк имеет параболический вид.
Мощность короткого замыкания при номинальной нагрузке трансформаторов, приведенная к условной температуре 75°, для силовых трансформаторов составляет 1—3,7% номинальной мощности трансформаторов. Чем больше мощность трансформатора, тем меньше процент потерь в меди его обмоток.
