§ 4. Трехобмоточные трансформаторы
Для электрификации сельского хозяйства применяют трехобмоточные трансформаторы, в частности на напряжения 110/35/10 кв.
Первичная обмотка трехобмоточного трансформатора создает магнитный поток в стальном сердечнике, который индуктирует э, д. с. Е2 и Е3 во вторичных обмотках, намотанных на тот же сердечник, что и первичная.
За номинальную мощность принимают наибольшую мощность, обычно первичной обмотки.
На сельскохозяйственных подстанциях применяют соединение Y0/Δ/Δ—11—11.
Первичный ток трехобмоточного трансформатора равен геометрической сумме приведенных вторичных токов, если пренебречь током холостого хода, то
Мощность каждой вторичной обмотки составляет 66,7% номинальной мощности трансформатора, а иногда и 100%.
Опыт холостого хода проводят так же, как и для двухобмоточного трансформатора. Опыт короткого замыкания проводят трижды: 1) между обмотками ВН и GH; 2) между обмотками ВН и НН; 3) между обмотками СН и НН при разомкнутой третьей обмотке в каждом случае.
Применять трехобмоточные трансформаторы экономически выгодно, так как один трехобмоточный трансформатор заменяет два двухобмоточных.
§ 5. Измерительные трансформаторы
Измерительные трансформаторы служат для подключения через них измерительных приборов в сетях переменного тока.
В установках высокого напряжения измерительные приборы и обслуживающий персонал благодаря применению измерительных трансформаторов изолируются от высокого напряжения.
Измерительные трансформаторы дают возможность расширить пределы измерения, что позволяет применять одни и те же измерительные приборы со стандартными пределами измерения при определении различных напряжений и токов.

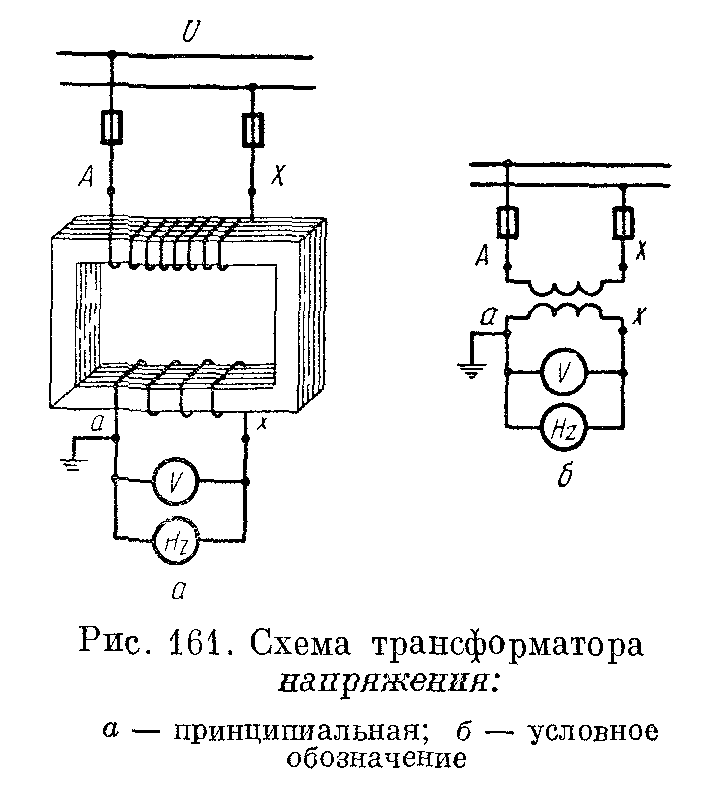

Для включения вольтметров, частотомеров и катушек напряжения измерительных приборов (счетчиков, ваттметров, реле и др.) применяются трансформаторы напряжения (рис. 161). Трансформатор напряжения понижает подводимое к измерительным приборам напряжение. Практически трансформатор напряжения работает в режиме холостого хода. Трансформаторы напряжения изготовляют трехфазные и однофазные.
Трансформаторы тока применяют для включения амперметров и токовых катушек измерительных приборов и реле.

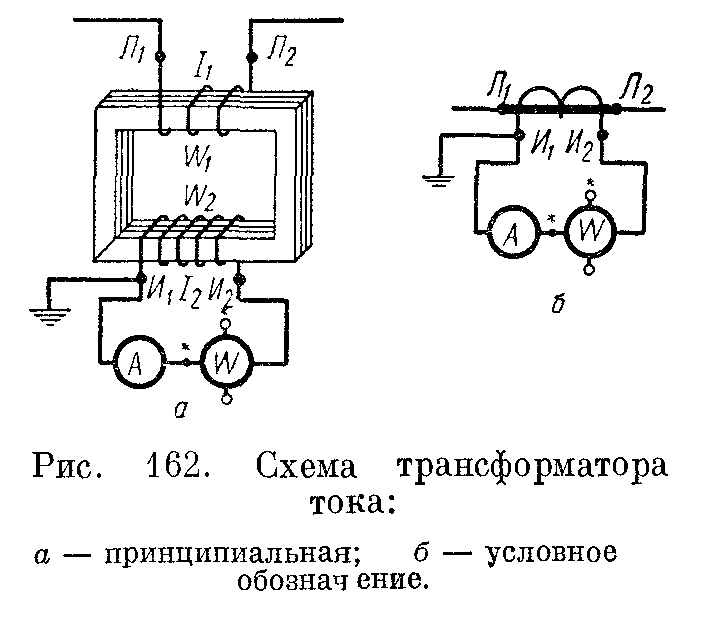

Первичную обмотку трансформатора тока включают в линию последовательно, а к его вторичной обмотке подключают измерительный прибор (рис. 162).
Так как сопротивление токовых катушек измерительных приборов относительно малое (меньше 1 ом), то трансформатор тока практически работает в режиме короткого замыкания.
При работе трансформатора тока ток первичной обмотки создает магнитный поток Ф1 , величина которого
зависит от тока нагрузки. Ток во вторичной обмотке трансформатора тока создает магнитный поток Ф2 , который размагничивает сердечник трансформатора. Суммарный магнитный поток получается небольшим. Если же оставить вторичную обмотку трансформатора тока при нагрузке разомкнутой, то ток во вторичной обмотке и магнитный поток Ф2 будут равны нулю, а так как размагничивающий поток равен нулю, то суммарным магнитным потоком будет магнитный поток первичной обмотки Ф1. Этот поток, зависящий от нагрузки, относительно большой. Он индуктирует во вторичной обмотке трансформатора большую э. д. с, опасную для обслуживающего персонала, а кроме этого, при большой величине магнитного потока Ф1 возрастают потери в стали, в результате чего сталь сильно нагревается, что может вывести из строя трансформатор тока. Следовательно, нельзя оставлять разомкнутой вторичную обмотку трансформатора тока, включенного на нагрузку. При снятии измерительного прибора для ремонта вторичную обмотку трансформатора тока нужно закорачивать.
Для безопасности обслуживающего персонала один из зажимов вторичной обмотки и стальной кожух трансформатора напряжения и трансформатора тока заземляют.
Вопросы для самопроверки
1 Объясните принцип действия автотрансформатора, его достоинства и недостатки
2 Нарис5йте схему и расскажите, как работает автотрансформатор при нагрузке
3 Объясните, по какому принципу работает повышающий автотрансформатор и какие применяются его схемы
4 Нарисуйте схему и расскажите о регулировании напряжения нерегулируемыми вольтодобавочными трансформаторами
5 Нарисуйте схему и расскажите о регулировании напряжения регулируемыми вольтодобавочными трансформаторами
6 Нарисуйте схему и объясните принцип действия сварочного трансформатора с отдельным дросселем
7 Нарисуйте схему и объясните принцип действия сварочного трансформатора типа СТАН 1
8 Объясните принцип действия и регулирования сварочного тока в сварочном преобразователе СПС 300
9 Почему нельзя оставлять разомкнутой вторичную обмотку трансформатора тока, если по первичной его обмотке проходит ток нагрузки.
