§ 3. Явления в трансформаторах при неодинаковых напряжениях короткого замыкания
Если параллельно работают трансформаторы с неодинаковыми напряжениями короткого замыкания, то трансформатор с меньшим значением напряжения короткого замыкания перегружается.
Сопротивление трансформатора z11 пропорционально напряжению короткого замыкания. При включении на параллельную работу двух трансформаторов с различными напряжениями короткого замыкания на шинах установится одинаковое напряжение U2, так как падения напряжения у обоих трансформаторов должны быть одинаковы, т. е. I1zK1 = I1zK11
т. е. токи нагрузки параллельно включенных трансформаторов обратно пропорциональны их сопротивлениям короткого замыкания.

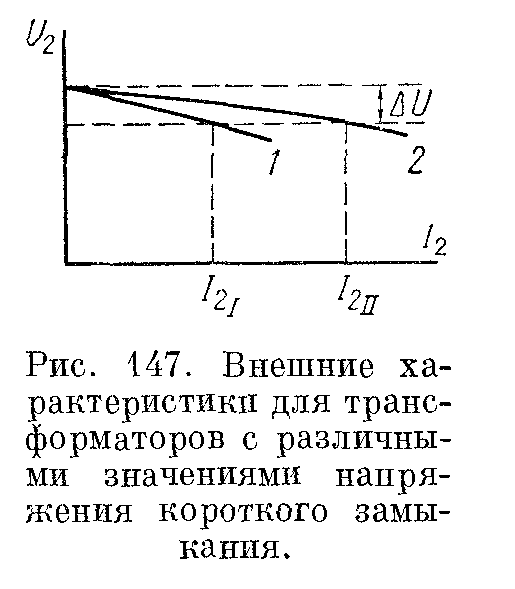

У трансформаторов с меньшим значением напряжения короткого замыкания должен проходить по обмоткам больший ток, чем у трансформаторов с большим значением напряжения короткого замыкания, чтобы при одинаковой мощности трансформаторов падения напряжения в их обмотках были одинаковы. На рисунке 147 изображены внешние характеристики двух трансформаторов одинаковой мощности. Кривая 1 для
трансформатора с большим значением напряжения короткого замыкания, а кривая 2—с меньшим. Как видно из кривых, второй трансформатор перегружается.
ГОСТ 401—41 допускает разницу напряжений короткого замыкания не более чем на ±10% их среднего арифметического значения.
Распределение нагрузки между параллельно работающими трансформаторами определяется по формуле:
где Sx — нагрузка данного трансформатора (ква);
S — общая нагрузка всей параллельной группы (ква); екx — напряжение короткого замыкания данного трансформатора (%); Sнx — номинальная мощность данного трансформатора (ква);
§ 4. Явления в трансформаторах, принадлежащих к разным группам соединения обмоток

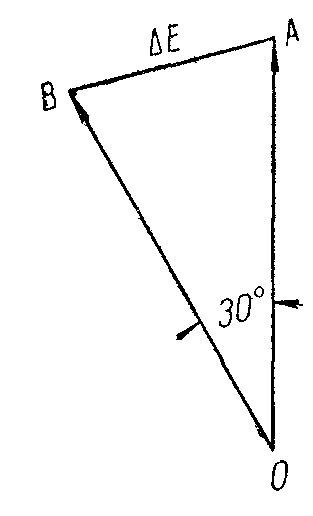

Если трансформаторы принадлежат к разным группам соединения обмоток, то параллельная работа их невозможна, так как между обмотками трансформатора появляется разность потенциалов, вызывающая очень большие уравнительные токи. Например, при включении на параллельную работу трансформаторов 11 и 12 групп, вторичные линейные напряжения сдвинуты на 30°, а между обмотками трансформаторов создается разность потенциалов АЕ (рис. 148), под действием которой возникает уравнительный ток, в несколько раз превышающий номинальный, так как сопротивления zK1 и zK11 невелики.

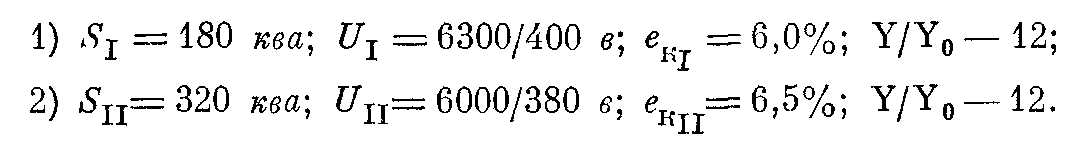

Пример. Определить, можно ли включить на параллельную работу два трансформатора со следующими данными:
Как распределится общая нагрузка 480 ква между трансформаторами?
Решение. Определяем коэффициенты трансформации:
Определяем среднегеометрическое значение коэффициента:
Определяем Δk%:
Параллельная работа по первому условию допускается.

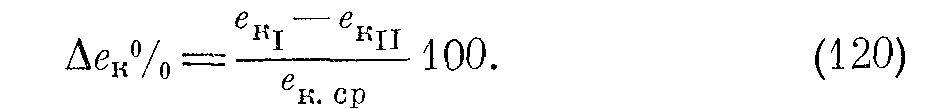

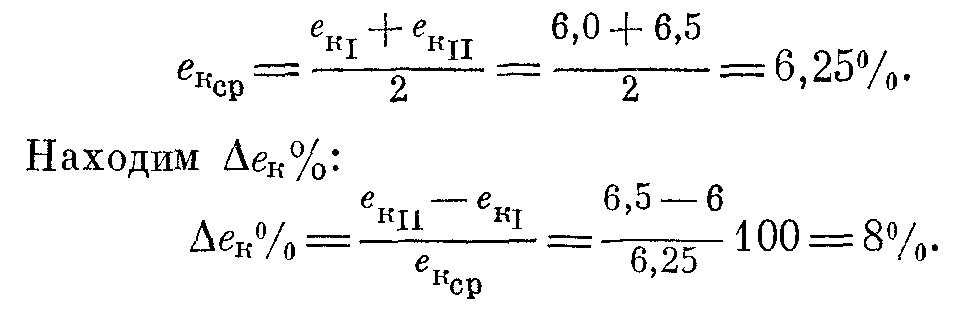

Определяем Δек трансформаторов. Находим среднеарифметическое значение ек:
Параллельная работа по второму условию допустима, так как
По третьему условию параллельная работа допускается, так как группы соединений обмоток одинаковы.
Подсчитаем, как распределится нагрузка 480 ква между трансформаторами.

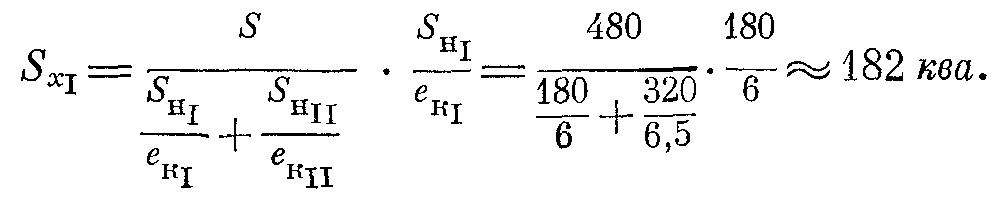

Нагрузка первого трансформатора составит:

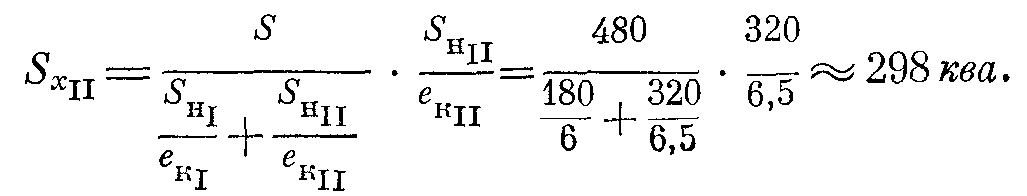

Нагрузка второго трансформатора:
Как видно из примера, первый трансформатор перегружен, а второй недогружен.
Вопросы для самопроверки
1 Назовите условия включения трансформаторов на параллельную работу
2 Почему появляется уравнительный ток в обмотках трансформаторов, включенных на параллельную работу при неодинаковых коэффициентах трансформации?
3 Что произойдет при включении на параллельную работу трансформаторов с неодинаковыми напряжениями короткого замыкания?
4 Можно ли включить на параллельную работу трансформаторы с разными группами соединения обмоток?
