§ 4. Регулирование напряжения под нагрузкой
Для регулирования напряжения без отключения нагрузки нашей электропромышленностью выпускаются трансформаторы с переключением ответвлений под нагрузкой.

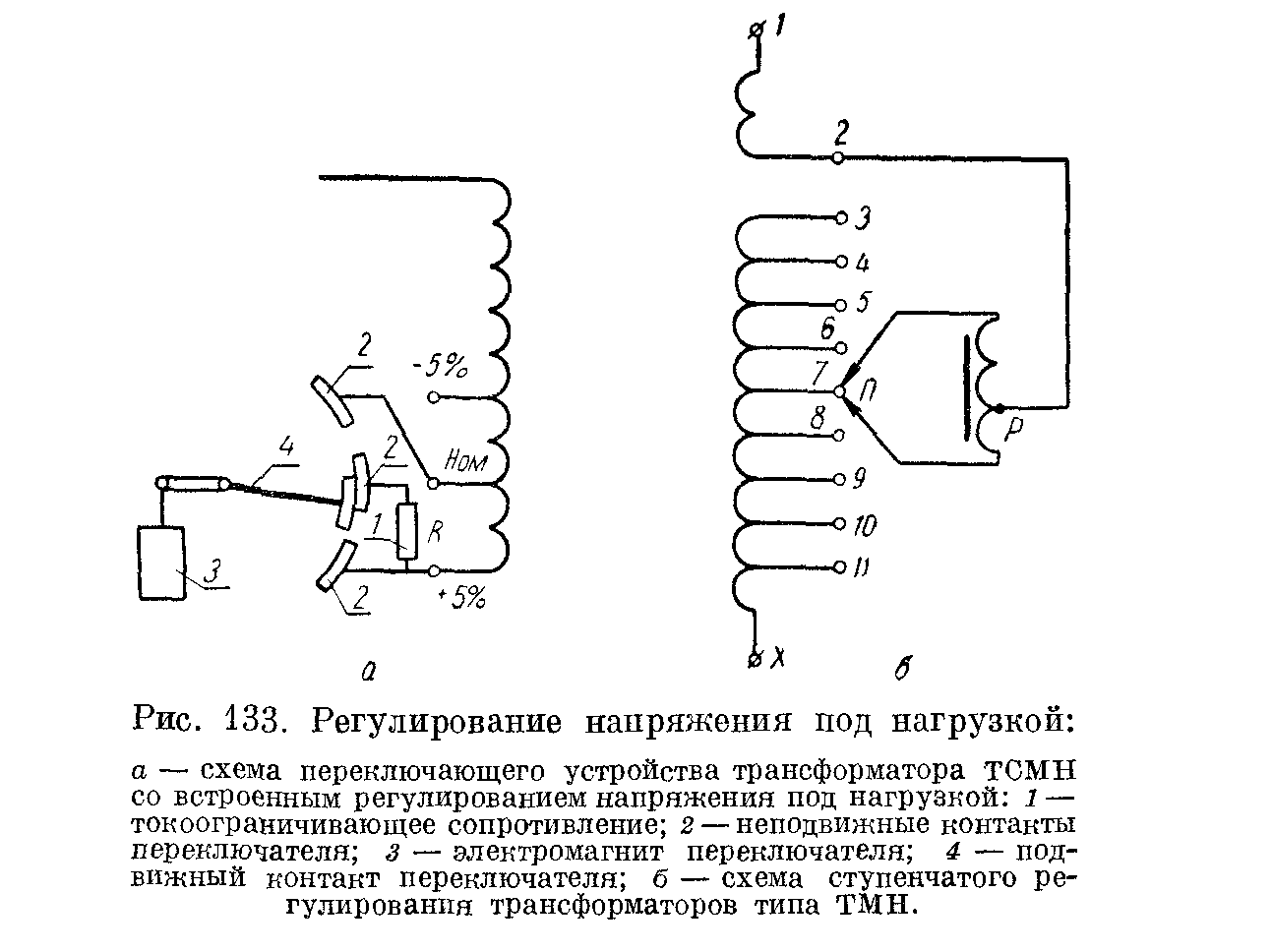

Армэлектрозавод в г. Ереване выпускает трансформаторы типа ТСМН на мощности 20, 35, 60 и 100 ква, на напряжение 10/0,4 кв, которые имеют одноступенчатое регулирование напряжения на 5% в обмотке высшего напряжения. Переключающее устройство включено между ответвлениями «Ном.» и +5% (рис. 133). Оно состоит из переключателя с подвижным контактом 4 и приводного электромагнита 3, переключающего этот контакт.
Если трансформатор работает в качестве понижающего и подвижный контакт 4 переключателя установлен на контакте, соединенном с ответвлением +5%, то для увеличения напряжения на 5% необходимо переключить подвижный контакт 4 на контакт, соединенный с ответвлением «Ном.». Подвижный контакт перейдет сначала на средний контакт, и ток нагрузки будет проходить в обмотку через токоограничивающее сопротивление 1. Затем подвижный контакт 4 замкнет верхний и средний неподвижные контакты, но так как часть обмотки между этими контактами замыкается накоротко через сопротивление 1, то ток короткого замыкания ограничивается. После перехода подвижного контакта 4 на верхний неподвижный контакт переключение заканчивается. При снижении нагрузки этим же устройством можно переключить контакт 4 на ответвление +5%, снизив напряжение на 5%. Конструкция электромагнита предусматривает установку выдержки времени до 30 сек, чтобы избежать излишних переключений при кратковременных колебаниях напряжения, которые сокращают срок службы переключателя.
Переключения с одного ответвления обмотки на другое осуществляются автоматически. Все переключающее устройство помещается внутри бака над магнитопроводом трансформатора.
Наша электропромышленность выпускает для сельской электрификации регулируемые трансформаторы и больших мощностей, например типа ТМН мощностью от 560 до 7500 ква, на напряжение 35 кв на обмотке высшего напряжения.
Эти трансформаторы имеют пределы регулирования ±10% (±4 • 2,5%). Принципиальная схема ступенчатого регулирования силовых трансформаторов типа ТМН под нагрузкой приведена на рисунке 133, б. При переключении трансформатора с неподвижного контакта 7 переключателя на неподвижный контакт 8 сначала передвигают на контакт 8 нижний подвижный контакт переключателя П, в этом случае часть обмотки между контактами 7 я 8 будет замкнута на токоограничивающий реактор Р, затем на неподвижный контакт 8 передвигают верхний подвижный контакт переключателя П. Вал переключателя приводится в движение от электродвигателя через соединительный механизм.
Регулирование напряжения осуществляется автоматически.
Специальные трансформаторы для регулирования напряжения, рассмотрены в главе XVI.
Вопросы для самопроверки
1 Какие схемы и группы соединений обмоток трансформаторов приняты в СССР?
2 Расскажите об области применения разных групп соединений обмоток трансформаторов.
3 Объясните методику построения векторной диаграммы для
определения группы соединения обмоток на примере 11 группы.

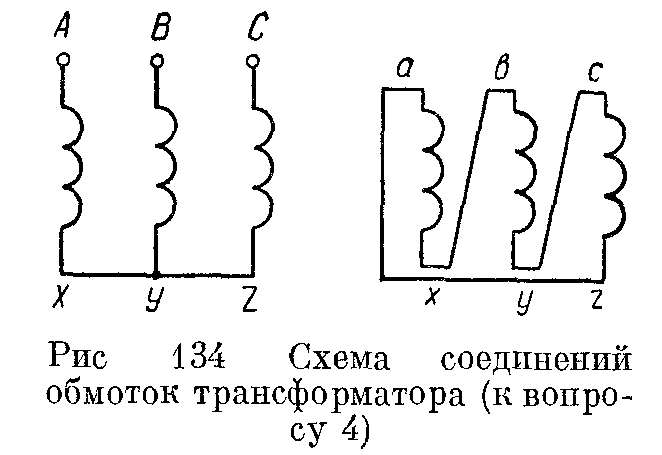

4 Постройте векторную диаграмму и определите труп пу соединений обмоток, соединенных по схеме, приведенной на рисунке 134, при согласном направления э д с
5. Объясните причину перенапряжения на отдельных фазах при несимметричной нагрузке трансформатора, соединенного по схеме Y/Y0 —12.
6 Каковы преимущества и недостатки 11 и 12 групп соединений обмоток?
7. Расскажите о способах регулирования напряжения трансформаторов
8 Расскажите о принципе регулирования напряжения под нагрузкой в трансформаторе типа ТСМН.
