8) Ветвь-участок цепи вдоль которой протекает один и тот же электрический ток.

Узел-место соединения более 2-х ветвей.

Контур - замкнутый путь проходящий по нескольким ветвям цепи.

Законы Кирхгофа.

1. Устанавливает баланс токов

Для любого узла алгебраич. сумма токов подходящихк нему равно нулю.

=0, где lg-число ветвей соед-ся в данный узел.

Токи подходящие к узлу берутся со знаком «+», выходящие «-».

2. Устанавливает баланс напряжений.

- Алгебраическая сумма напряжений вдоль любого замкнутого контура равна нулю

=0, - число ветвей в контуре

=напряжение к-й ветви между 2мя узлами

- для любого замкнутого контура алгебраическая сумма напряжения на пассивных элементах(сопрот) равна алгебраическая сумме ЭДС действующая в этом контуре.

= ,

N-число сопротивленийв контуре, M-число ЭДС в контуре,

4) Сопротивление - это такой пассивный идеализированный элемент, в котором электрическая энергия необратимо преобразуется в другие виды энергии (тепловую, механическую, световую и т.д.).

Специальное устройство, называется резистором.

R(Oм), 1/R=G-ПРОВОДИМОСТЬ Если приложить U будет протекать I. I=U/R=GU-з-н Ома.

З-н Джоуля Ленца: W= Rt-количество тепловой энергии. р= = .

Емкость - это такой пассивный идеализированный элемент, в котором происходит запасание энергии электрического поля.

Специальное устройство, называется конденсатором.Если приложить U, то будет накапливаться заряд Q. Q=CU C-емкость(Ф)

17. Трехфазные электрические цепи: основные элементы, способы их соединения, векторные диаграммы.

Основные элементы: Трехфазный генератор и

Трехфазная катушка потребителя.

Трехфазный генератор характеризуется трехфазной системой ЭДС.

Под симметричной трехфазной системой ЭДС понимают три синусоидальных ЭДС одинаковой частоты и амплитуды, сдвинутых по фазе на

В

В

На схемах трехфазная система ЭДС , представленна в виде 3^х независимых однофазных генераторов напряжения, содержащие 3 пары выводов, на которых действуют фазные ЭДС.

16. Последовательное соединение сопротивления, катушки, конденсатора. Резонанс напряжений. Схема, уравнения, векторные диаграммы, режими работ и свойства.

- Активное сопротивление на «ab»

- Реактивное сопротивление на «ab»

- комплексная проводимость участка

- Закон Ома

Если напряжение на емкости равно напряжению на индуктивности цепь ведет себя на входных зажимах как активное сопряжение – это резонансный режим.

-условие резонансного режима.

6)Электрическая цепь-совокупность устройств для получения в них электрического тока.

Состоит из 3х элементов:

- из источников электрической энергии.

-из потребителей электрической энергии

-из проводов для передачи этойэнергии

В источниках электрической энергии осуществляется преобразо­вание в электрическую энергию каких-либо других форм энергии, например, энергии химических процессов в гальванических элемен­тах и аккумуляторах, тепловой энергии в термопреобразователях на основе термопар.

К потребителям электрической энергии относятся электродвигатели, нагреватели и другие устройства преобразующие электрическую энергию в неэлектрическую энергию(тепловую, механическую, химическую и др.)

Соединительные линии служат для передачи электрической энергии от ис­точников.

31. Анализ нелинейных цепей переменного тока.

Электрические цепи считаются нелинейными, если сопротивление, индуктивность или емкость хотя бы одного из участков зависят от значений или направлений токов и напряжений на этом участке.Нелинейная электрическая цепь может содержать один или несколько нелинейных элементов, которые подразделяются на три вида: Нелинейное сопротивление (НС)Нелинейная индуктивность (НИ)Нелинейная ёмкость (НЕ)

При этом сопротивление характеризуется вольт-амперной характеристикой(ВАХ), индуктивность характеризуется вебер-амперной характеристикой, а емкость – кулон-вольтовой характеристикой.

Свойства нелинейного сопротивления могут быть охарактеризовано либо его ВАХ, либо его зависимостями его статического и дифференциального сопротивления от тока.

34. Вращающееся магнитное поле от токов трёхфазной системы.Принцип действия машины переменного тока базируется на создании вращающегося магнитного поля неподвижными обмотками. Вращающееся магнитное поле обеспечивается пространственным сдвигом осей катушек и временным сдвигом токов катушках. Пусть даны три одинаковые катушки, оси которой расположены под углом 120 градусов по отношению друг к другу. Катушки присоединены к симметричной трёхфазной системе ЭДС, и токи входят в начала катушек Н и изменяются следующим образом:i1 = Im sin ω1 t; i2 = Im sin (ω1 t-120°); i3 = Im sin (ω1 t+120°);Каждый из токов будет создавать пульсирующее поле, направленное вдоль оси своей катушки. Положительное направление от первой катушки +1, второй +2, третий +3. Магнитная индукция катушек равна: B1 = Bm sin ω1 t; B2 = Bm sin (ω1 t-120°);B3 = Bm sin (ω1 t+120°); Результирующая индукция, создаваемая всеми катушками, будет равна векторной сумме:

5) Цепь называется линейной, eсли R,L,C не зависят от значений токов и напряжений.

Постоянный ток - если величина тока не изменяется во времени.

В цепи постоянного тока индуктивность представляет собой короткое замыкание, а емкость - разрыв цепи. Таким образом, единственным пассивным элементом электрической цепи постоянного тока (ЭЦПТ) является сопротивление.

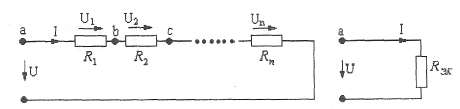

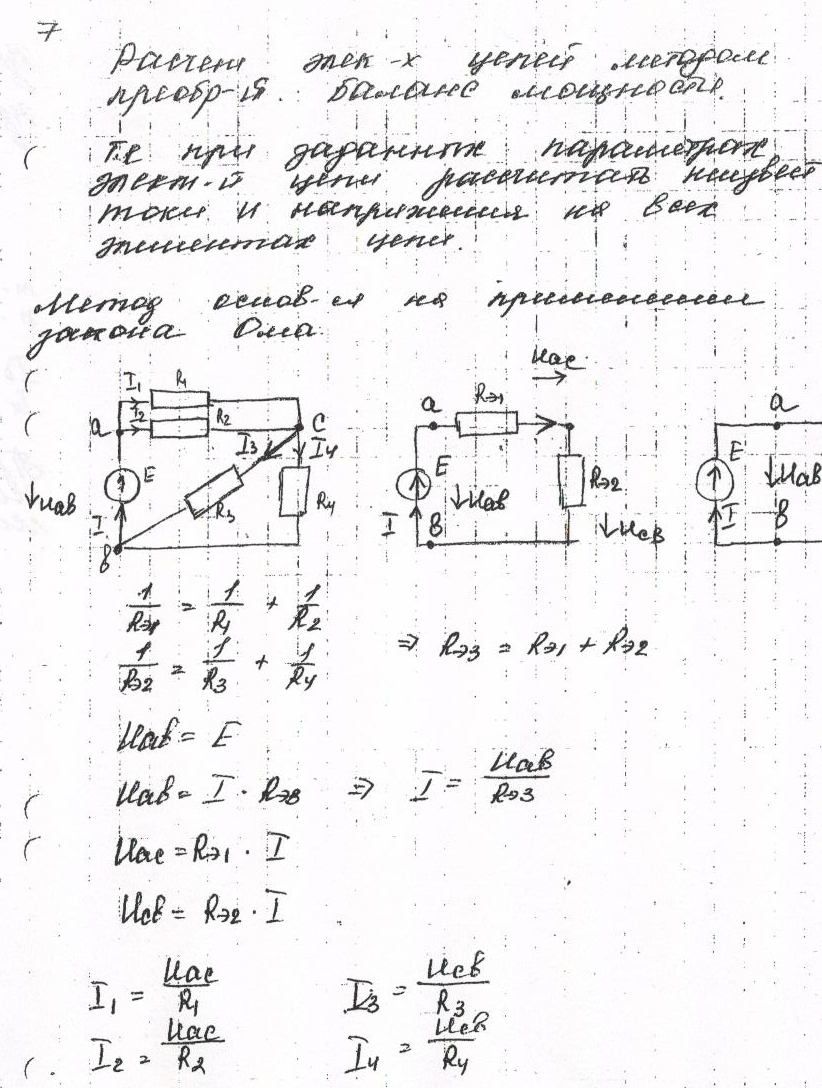

Последовательное соединение

Электрический критерий: через все соединительные элементы протекает один и тот же ток. К каждому сопротивлению приложено свое направление
