9. Характер изменения тока. Синусоидальный ток, его основные параметры и характеристики. Действующее значение синусоидального тока.

Ток:

-Переменный (изменяется во времени)

-постоянный (не изменяется во времени)

Синусоидальный ток является переменным током.

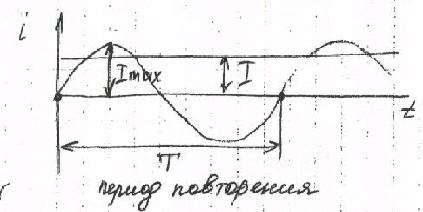

Синусоидальный ток- ток значения которого изменяются во времени по синусоидальному закону

Параметры синусоидального тока:

1. Амплитудное значение , А

2. Угловая частота , рад/с

3. Начальная фаза тока , рад

10. Изображение синусоидальной величины в комплексной форме. Понятие векторные диаграммы.

Число z называется комплексным числом где называется мнимой еденицей

Z веществ. части

мнимой части

=>

триганометрическая форма

формула Эйлера:

-показательная форма комплексного числа

13. Законы Кирхгофа для мгновенных и комплексных величин. Топологические характеристики цепи.

1) баланс токов

2) Баланс напряжений

Mq – число ветвей в контуре

- направление в к^й ветви которая расположена между и узлами

М-число комплексных сопротивлений в контуре

N-число ЭДС в контуре

-комплексное сопротивление К^го участка цепи

-Комплексный ток через этот участок

-комплексная ЭДС на К^м участке контура

51.Принципы построения цифровых электронных измерит. Приборов.

Достоин: высокая чувствительность и класс точности.(до 0,1)

Объективность отсчёта.

Недост: утомление операторадлительном наблюдении электроцифров. устройством.

Цифровые приборы ипольз. Для измерения как прямых, так и косвенных.

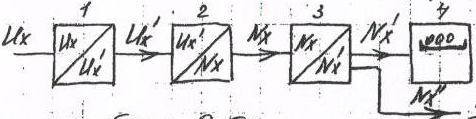

Схема цифрового вольтметра постоянного напряжения.

1-преобразователь масштаба, .

2-квантователь

3-преобразователь кодов; преобразуется цифр. Код Nx -> Nx’

4-отсчётное устройство;

11. Режим синусоидального тока на сопротивлении, индуктивности, емкости; амплитудные и фазовые соотношения, индуктивное и емкостное сопротивления. Векторные диаграммы, мгновенные значения.

1. амплитудное соотношение

1. фазовое соотношение

2. угол сдвига

3.

45. Аналоговые интегральные микросхемы. Операционные усилители, осн-е характеристики и их использование функциональных узлах:усилители, сумматоры, интеграторы, компараторы.

Интегр. Схемы – объединение элементов с высокой плотностью упаковки в одном твёрдом теле.По принципу обработки сигналов.

Аналоговые

Цифровые

Аналоговые схемы – преобразует усиливают и воспринимают сигналы изменяющиеся во времени.

45. Аналоговые интегральные микросхемы. Операционные усилители, осн-е характеристики и их использование функциональных узлах:усилители, сумматоры, интеграторы, компараторы. (продолжение)

βu= Uвх1/ Uвых =R1/R1+R0; Kuд= Uвых/ Uвх2 -Uвх1

Uвх1=βν Uвых; Kuд=K0/1-βК0, где K0= Uвых/ Uвх

Uвх= Uвх2 Kuд>>1 K0=1/ βu=(1+R0/R1)

Напряжение выхода имеет ту же полярность, что у входа. Инвертирующий У.

По первому закону Кирхгофа

Iвх=i0 + iN; iN – собств. Вход. Ток.; iN=Uд/RвхОУ<<iвх; iвх=i0; По 2 закону Кирхгофа

Uвх= iвхR1 – Uд= iвхR1; Uвых= i0 R0 – Uд = - i0 R0

K0= Uвых/ Uвх =-R0/R1

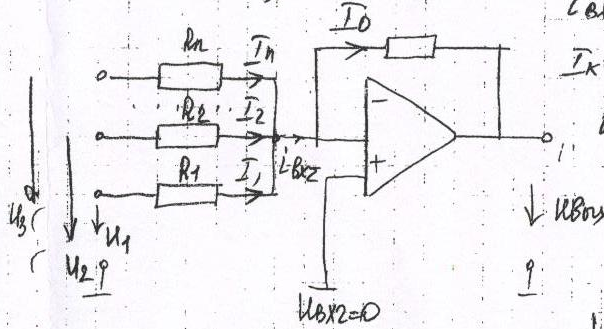

Сумматор.

15. Активная, реактивная иполная мощность в цепи синусоидального тока

Активная мощность-среднее значение мгновенной мощности за один период.

–мощность потребления активного сопротивления

Реактивная мощность связана с реактивным сопротивлением, т.е. с индуктивными и емкостными элементами

1) Электрический заряд - свойство протона и электрона, которое проявляется в результате силового взаимодействия элементарных частиц. Обозначается q, Q; (Кл).

Cиловое взаимодействие передается через особую форму материи, называемую электромагнитным полем (ЭМП). ЭМП подразделяется на две составляющие: электрическое поле( действие на неподвижные электрические заряды) и магнитное поле(действие на подвижные электрические заряды).При нахождении свободного заряда в ЭМП на него будет действовать сила со стороны поля. Под действием этой силы свободный заряд будет перемещаться. Изображается с помощью силовых линий:

46.Цифровые интегральные микросхемы. Элементы цифровой электроники. Простейшие логические элементы, производные логические элементы.

Интегр. Схемы – объединение элементов с высокой плотностью упаковки в одном твёрдом теле.

По принципу обработки сигналов:

1)аналоговые

2)цифровые

Цифровые схемы – преобразуют и обрабатыв. Дискретные во времени сигналы.

Цифровая электроника работает с цифровым сигналом.

Могут отражать числа в двоичной системе счисления(0 и 1)

Высокому уровню напряжения присваивается логическая единица, а низкому логический ноль

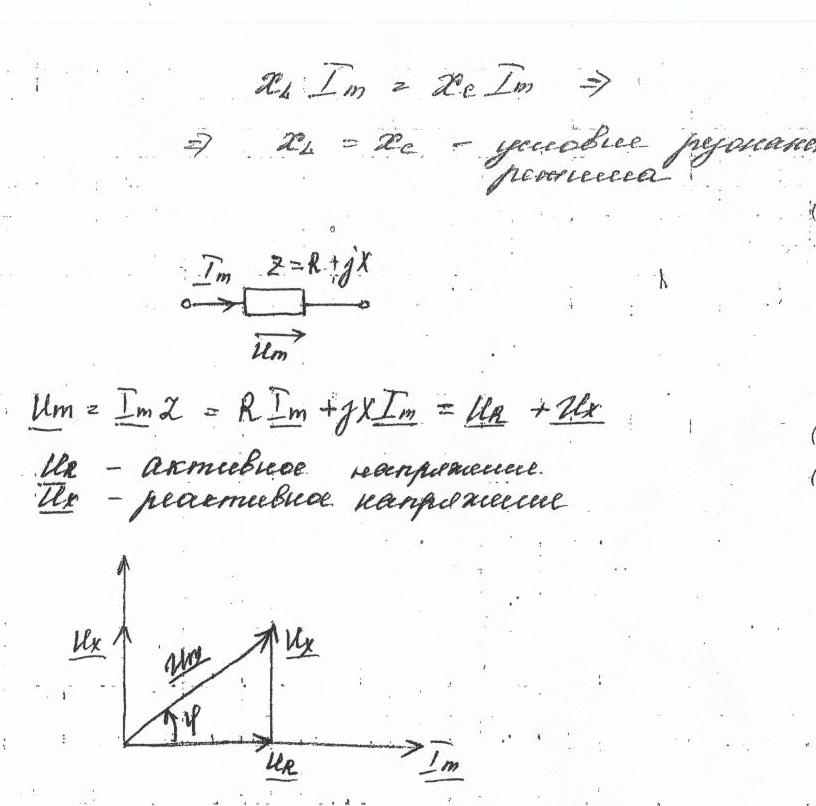

12. Закон Ома в комплексной форме. Активная и реактивная составляющая комплексного сопротивления. Двухполюсник. Понятие входного сопротивления.

z- комплексное сопротивление участка цепи комплексная проводимость

-полное сопротивление участка цепи

; -аргумент комплексного сопротивления

- активное сопротивление участка

- реактивное сопротивлене участка

44.Обратная связь в усилителях. Работа в ключевом режиме.

Обратная связь – передача части выходного сигнала усилителя на его вход.

Ku=Uвых/U1

β=U2/Uвых

U1= Uвх+ U2

K0= Uвых/Uвх= Uвых/ U1+ U2= Uвых/ U1- β Uвых= Ku/ βKu

Обратная связь бывает:

Отрицательной - U2 U1, К0<Ku

Положительная - U2 U1, К0>Ku

Ключ – элемент, осуществляющий под воздействием управляющих сигналов.

Различные коммутации, включение и выключение пассивных элементов, усилителей и источников питания.

ОУ – усилитель напряжения с непосред-ми связями и с большим коэф-том усиления(до 10 и более) предназначен для работы в схемах с глубокой отрицат. Обратн. Связью(ООС)

3) Проводник с электрическим током окружен магнитным полем. Для характеристики магнитного поля вводятся две величины:вектор магнитной индукции - (Тл)или( /м ). вектором напряженности магнитного поля- ,(А/м ).

Магнитная индукция является основной характеристикой магнитного поля. Она характеризует силу, действующую на подвижный единичный заряд со стороны магнитного поля.

магнитного поля.

На интенсивность магнитной индукции оказывают два фактора - внешняя среда и внешний источник магнитного поля.

В= Н, -абсолютная магнитная проницаемость (Гн/м).

В вакууме В= Н, (Гн/м)-магнитная постоянная.

-относительная магнитная проницаемость. * ,следовательно В= Н

Направление вектора магнитной индукции совпадает с направлением касательной к силовым линиям.

2) Электрический ток-упорядоченное движение свободных зарядов. Ток величина направленная. Положительное направление тока, в котором перемещаются положительные заряды.

Количественной мерой тока является сила тока. Сила тока-величина заряда,проходящего за единицу времени. Обозначается i, I (А).i= (Кл/с)По характеру изменения во времени ток может быть постоянным - I или переменным-i.ЭМ поле совершает работу по перемещению заряда. Поле обладает энергией.Работа, совершаемая силами электрического поля по перемещению положительного единичного заряда из точки «В» в , называется электрическим потенциалом точки «В». = (однородное оле)= (неоднородное поле). Разность потенциалов точек «В» и «С» называется напряжением между этими точками. Обозначается = - или u,U(В).

Напряжение величина направленная. Положительное направление напряжения, в котором перемещаются положительные заряды. Положительное направление напряжения совпадает с положительным направлением тока.

Интенсивность источников характеризуется ЭДС. ЭДС-работа, совершаемая сторонними силами по перемещению единичного заряда против сил электр поля. Обозначается е,Е(В)

-частота колебаний

-угловая частота

Действующее значение - такой эквивалентный постоянный ток, который за время одного периода производит тот же тепловой эффект, что и синусоидальный ток за то же самое время.

Закон Джоуля - Ленца: постоянный ток

Синусоидальный:

Комплексное мгновенное значение тока

-комплексная амплитуда

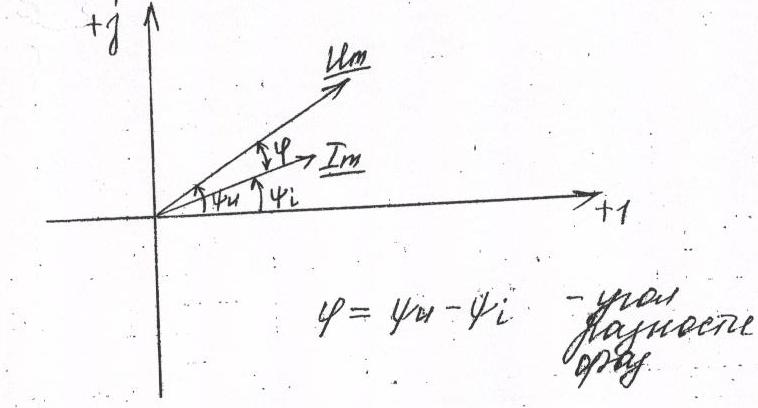

Векторная диаграмма – совокупность векторов на комплексной плоскости, изображающих комплексные амплитуды (действ-е значения) токов, напряжений и ЭДС, построенных с соблюдением правил ориентации относительно друг друга.

__________________

1.

, Ом –индуктивное сопротивление

2. В индуктивности синусоидальное напряжение опережает по фазе синусоидальный ток на

3.

4.

- комплексное сопротивление индуктивности

Двухполюсник-электрическая схема с 2-мя точками подключения:

Активное(содержащее источник ЭДС) и пассивное (бех источников ЭДС)

Входное сопротивление- результирующее сопротивление относительно входных заэимов к которым подключаются источники энергии.

___________________

В режиме большого сигнала(транзистор открыт)

Рабочая точка – точка В

В режиме нулевого сигнала транзистор закрыт –точка С – низкий уровень напряжения.

ОУ имеет дифференц. Вход и однополюсный выход .

Uд=Uвх2+ Uвх1 – диф. Вх. Напр.

Uвх1 – напр. На инвертирующем входе +-, -+

Uвх2 – на инвертирующем входе ++, --

Диф. Коэффициент усиления по напр:

Kuд=dUвых/dUд

Инвертор

Iвх=I1+I2+…In; Ik=Uk/Rk; Uвых=- I0 R0

↓Uвых = Σ R0/Rk Uk; Uвых=- ΣUk

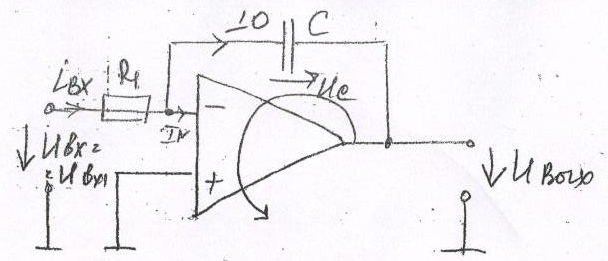

Интегратор.

В качестве цепи обратной связи использ. Емкость

1/CR1 – коэф. Пропорциональности, масштабный коэф-т.

___________________

Логические элементы вып-т простейшие лог-е операции.

1)

У=1, если Х1=1 Х2=1 У=Х1+Х2

Х1=1 Х2=0

Х1=0 Х2=1

2)НЕ 1вх и 1 вых.

Х=0 У=1

Х=1 У=0

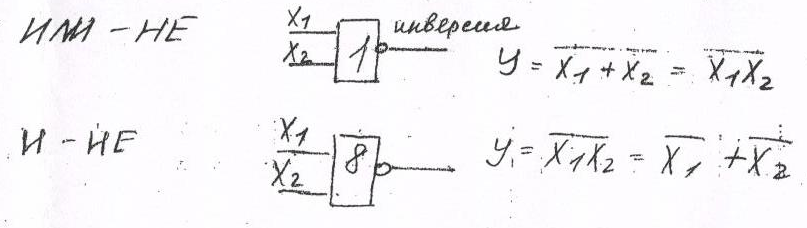

Встречаются производ. От основ. логич. Функций.

___________________

Все вещества подразделяют на три группы: диамагнетики( ),парамагнетики( ), ферромагнетики( ).

Напряженность магнитного поля является дополнительной, но важной характеристикой магнитного поля. Она определяет тот вклад в магнитную индукцию, который дает внешний источник магнитного поля.

Если магнитные линии однородного магнитного поля пронизывают

плоскую поверхность, расположенную перпендикулярно силовым линиям, то Ф = ВS.

Потокосцепление катушки- величина, равная произведению магнитного потока на число витков катушки ψ=NФ, ψ=LI.Индуктивность-такой идеализированный пассивный элемент в котором происходит запасание энергии магнитного поля. Взаимная индуктивность-характеристика, которая характеризует способность тока соседней катушки создавать в 1ой катушке потокосцепление определенной величины.

__________________

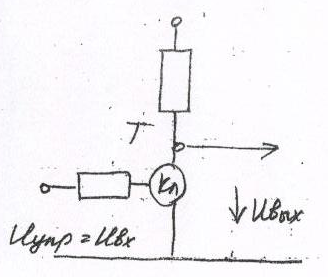

Uвых=0 Ключ замкнут

Uвых=Е ключ разомкнут

Транзисторный ключ – усилитель напряжения, работающий в режиме большого сигнала.

Магнитный поток- пучок магнитных линий.Ф(Вб)

S-площадь поверхности
