20. Расчёт нелинейных электрич. Цепей пост. Тока для послед-го соединения элементов.

Дано: Е, HC1, HC2. I0-?

27) Законы Кирхгофа: 1 - «Алгебраическая сумма магнитных потоков в любом узле магнитной цепи равно нулю. ». 2 – «Алегбараическая сумма падений магнитного напряжения вдоль любого замкнутого контура равна алгебраической сумме МДС вдоль того же контура.

Падение магнитоного напряжения между точками участка магнитной цепи называеться произведение и обозначаеться: . В том случае, когда участок цепи между точками может быть подразделен на n отдельных частей, так что в каждой части имеет значение напряженности поля, тогда:

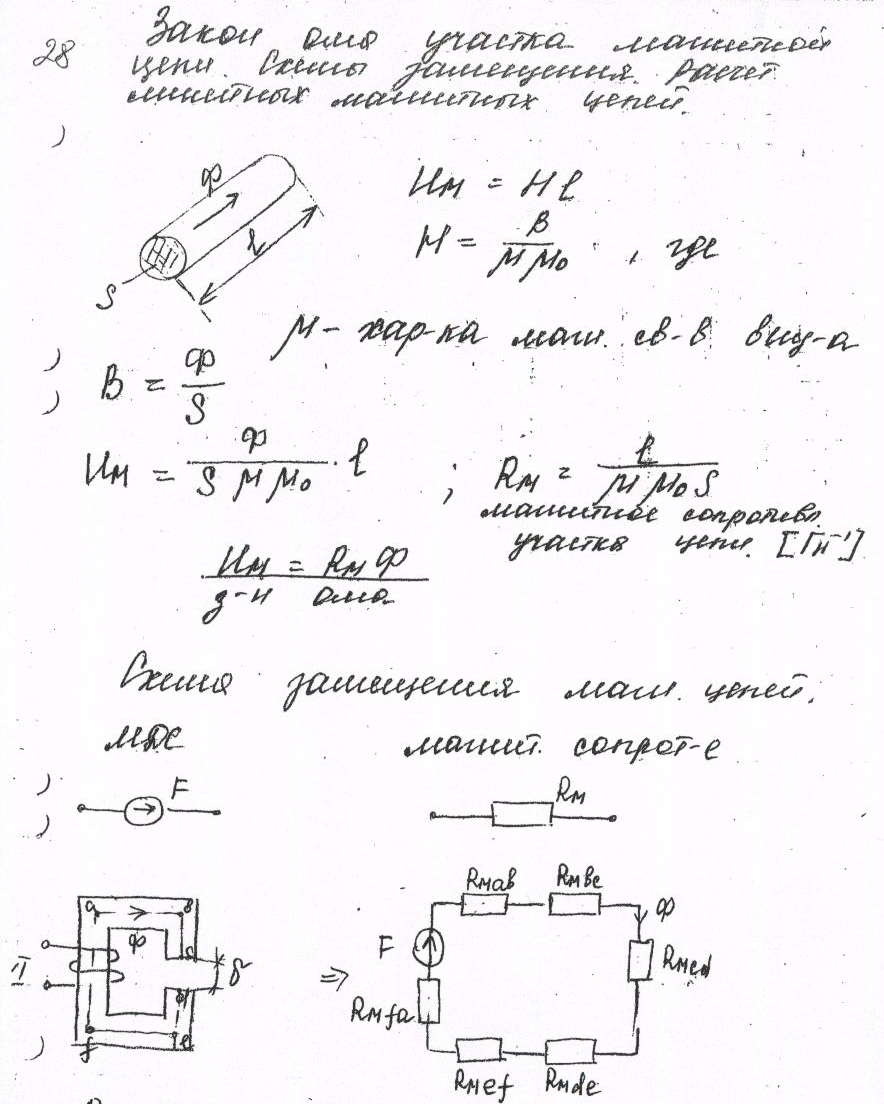

28. Законы Ома Магнитной цепи. Схемы замещения. Расчет линейных магнитных цепей.

, где -характеристика магнитных свойств вещества

; - магнитное сопротивление участка цепи

- Закон Ома

Схема замещения магнятных цепей

МДС магнитное сопротивление

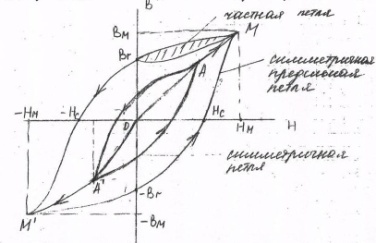

29) Гистерезисные характеристики перемагничивания ферромагнитных материалов.

Свойство ферромагнетиков характеризуется зависимостью В от Н.

2 типа зависимостей:

• Кривые намагничивание

• Гистерезисные петли

Явление гистерезиса, т.е. отставание В от Н.

В(Н) имеет петлевой характер

30. Расчет нелинейных магнитных цепей

Нелинейная магнитная цепь или магнитное сопротивление сопротивления зависят от магнитного потока или от падения магнитного напряжения.

или

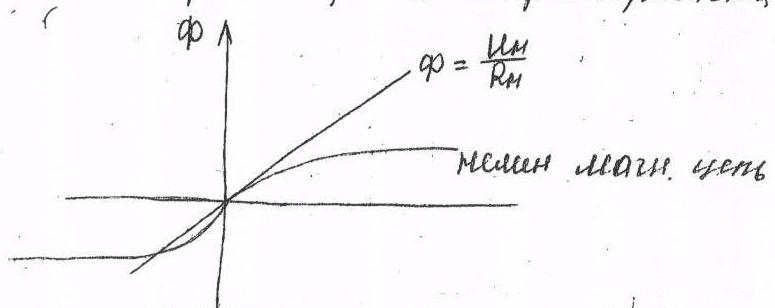

Вебер-амперная характеристика

по вебер-амперным характеристикам

2.По МДС определяется Ф, В, и Н на каждом участке . определяется по 2му закону Кирхгофа

; Если элементарное соединение последовательно, то протекает один и тот же Ф

=>

32. Трансформаторы. Назначения. Устройство и принцип действия.

Трансформатор - статический электромагнитный аппарат преобразующий энергию переменного тока с одним значением напряжения в электрическую энергию с другим значением напряжения при сохранении неизменной частоты переменного тока.

МДС создают магнитные потоки, замыкающие через стальной магнитопровод и воздух.

определяется из эквивалентной схемы замещения магнитной цепи.

18. Схемы соединения трёх фазных цепей. Симметричный и несимметричный режим трехфазной цепи.Существует 5 способов соединения трёхфазного генератора с трёхфазной нагрузкой.

0 - нулевая очка генератора, 0’ – нагрузки 00’ – нулевой провод Провода АА’, ВВ’, CC’ называются линейнымиIa, Ib, Ic – линейные токи

Ua, Ub, Uc – линейные напряженияТоки, протекающие по нагрузке называются фазовыми токами нагрузки ( IHa, IHb, IHc), а через генератор – фазовыми токами генератора.

35. Машина постоянного тока. Конструкция, обратимость. Классификация.

1-станина,2-якорь,3-полюса (N и S),4-обмотка возбуждений, 5-полюсные наконечники

Машина состоит из станины(1) и якоря(2). На станине(1) закреплены поляса(3) на полюсах(3) помещена обмотка возбуждения(4) по виткам которых проходит ток возбуждений , он создает магнитный поток возбуждения , замыкающийся через полюса (N и S). Полюса набираются из листов электротехнической стали, и тело их оканчивается полюсными наконечниками(5).

22. Статическое и дифференциальное сопротивление нелинейных элементов.

Статическое сопротивление Rcт характеризует поведение нелин. сопротивеление в режиме неизменного тока.

Rcт= U0/I0=mu/mI tgα

Дифференциальное сопротивление Rd – отношение малого приращения dU на НС к приращ. тока dI

Rd= dU/dI=mu/mI tgβ

21. Расчёт нелинейных электр. цепей пост. тока при параллельном соединении элементов.

Дано: U0, HC1 HC2

I0,I1,I2 - ?

23. Замена нелинейного сопротивления эквивалентным линейным сопротивлением и ЭДС.

Ia<I<Iв, рабочая точка будет перемещаться на участке АВ. Этот участок может быть заменён прямой линией. Нелин. сопротив. Может быть заменено эквивалентным лин. сопротив. и ЭДС.

24. Понятие о стабилизации напряжения при помощи нелинейного элемента

1.Стабилизаторы напряжения, при которых в опр-х диапазонов измен-ся ток, а напряжение сохр. пост. значения. I1<I<I2

2. Стабилизатор тока при кот. В опред-х диапазонах измен-ся напр-е, а ток сохр. пост. значения.

U1<Uраб<U2

26. Понятие магнитные цепи. Виды магнитных цепей.

Магнитная цепь-совокупность МДС, а в частности макгнитных тел и сред, по которым замыкается магнитный поток

Магн. Цепи могут быть:

неразветвлённые(а)

разветвлённые(б)

25. Магнитные цепи. Закон полного тока.Магнитнодвижущая сила и положительное направление.

Закон полного тока устанавливает связь между источником магнитного поля и напряжённостью магнитного поля(полный ток)

Полный ток – алгебр сумма токов, пронизыв. Поверхность, ограниченную замкнцтым контуром.

∑Iк(l) = §Hdl = NI, А

Линейный интеграл от Н вдоль контура l(эль) равен полному току ∑Iк

ПОлож. Направл. Обхода контура связано с направлением тока правилом правого винта(острие винта в сторону тока ручка на полож-е направление обхода контура

МДС – произведение числа витков N на протекающий по ней ток I

F=NI (A)

МДС величина направленная

исчточн. магнитн. поля явл. катушка
