2.4.2 Блоки детектирования
Блок БДЗА2-01. Структурная схема приведена на рис. 21. Блок предназначен для контроля загрязненности рук и одежды альфа- активными веществами, а также измерения активности различных альфа- препаратов. Регистрация альфа-частиц осуществляется сцинтилляционным детектором ZnS(Ag) нанесенным на органическое стекло. ФЭУ, входящий в состав блока, преобразует световые вспышки сцинтиллятора в импульсы напряжения. Площадь детектора 200 см2.

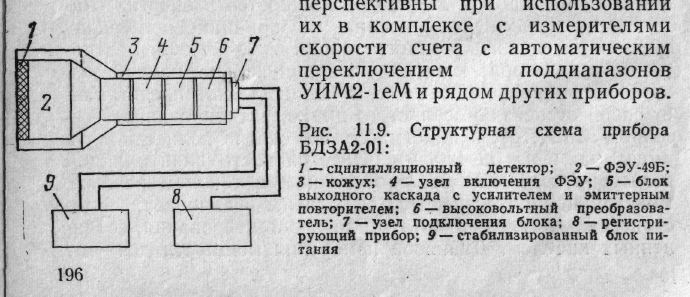

Рис. 21. Блок БДЗА2-01. Структурная схема
Блок детектирования БДБ2-02 представляет собою стационарно-переносное устройство и предназначен для определения загрязненности рук и одежды бета- активными веществами. В них используется галогенные счетчики Гейгера-Мюллера. Конкретно в блоке БДБ2-01 используется галогенный счетчик типа СТС-5, в блоке БДБ2-02 используется более чувствительный торцевой счетчик СБТ.
Блоки детектирования БДМГ предназначены для определения мощности экспозиционной дозы гамма-излучения и применяются в составе измерительных каналов аппаратуры контроля радиационной безопасности. Конструктивно блок представляет собою цилиндрический корпус внутри которого размещен каркас, несущий насыщение и прежде всего газоразрядный счетчик Гейгера-Мюллера. Используются счетчики типа СБМ и СИ.
Блок детектирования БДМН-01 предназначен для регистрации нейтронного излучения всех энергий от тепловых до быстрых. В качестве детектора в блоке используется детектор тепловых нейтронов, окруженный замедлителем из полиэтилена. Регистрация сцинтилляции, происходящая в детекторе при облучении нейтронами, осуществляется с помощью фотоумножителя.
2.4.3 Анализаторы
Сигнализатор превышения пороговой скорости счета импульсов СПСС-02 предназначен для измерения скорости счета ионизирующего излучения различных видов при использовании блоков детектирования:
- блок детектирования альфа-излучений типа БДЗА-01;
- блок детектирования бета-излучений типа БДБ2-01;
- блок детектирования бета-излучений типа БДБ2-02;
- блок детектирования гамма-излучений типа БДМГ.
Сигнализатор отличается малым разрешающим временем, наличием индикатора, направления изменения скорости счета импульсов.
Импульсы, поступающие на вход анализатора формируются по длительности и амплитуде и поступают в канал счета. Напряжение, пропорциональное средней скорости счета импульсов, с выхода канала счета подается на вход дифференциального усилителя, а с последнего на пороговое устройство (снижение, повышение) и на индикатор. Вырабатываются команды, по которым включаются световые табло.
Измеритель скорости счета импульсов УИМ-2 предназначен для измерения средней скорости счета импульсов и сигнализации превышения заданных значений скорости счета импульсов поступающих от унифицированных блоков детектирования альфа- , бета-, гамма-, и нейтронного излучений. Прибор имеет два канала измерения, Работает один канал. Кроме того, можно измерять разность скорости счета, регистрируемого по двум каналам одновременно. Предусмотрено автоматическое переключение поддиапазонов. УИМ2 работает со следующими блоками детектирования: БДЗА2-01; БДБ2-01; БДБ2-02; БДМГ.
