2.3.5 Дозиметры с термолюминесцентными детекторами
Используется персоналом ядерных объектов в качестве индивидуального дозиметра для измерения экспозиционной дозы рентгеновского и гамма-излучения, а также является индикатором бета- излучения. В качестве детекторов используются литий фтористый, борат магния, а также термолюминесцентное алюмофосфатное стекло типа ИС-7. Энергия, запасенная в детекторе под действием излучения, выделяется при нагревании его в термолюминесцентном устройстве преобразования (например, УФП-02), входящем в состав комплекта термолюминесцентных дозиметров. Режим нагревательного устройства термо-таймерный. Детекторы предназначены для многократного использования. С их помощью в нормальных условиях измеряются квартально – годовые дозы, а также дозы полученные персоналом при ремонтных и экспериментальных работах. Имеются также аварийные дозиметры.
Детекторы располагают в алюминиевом контейнере. Дозиметры типа ДПГ, входящие в комплект дозиметров термолюминесцентных типа КДТ-02, представляют собою «таблетки» диаметром 5 мм и толщиной 1 мм. Три таких дозиметра находятся в корпусе кассеты. Температура нагревания измерительного пульта поддерживается 370 0С с погрешностью в пределах ±0,5 %, что очень важно для получения воспроизводимых результатов. Для поддержания заданной температуры используется терморегулятор. В качестве фотоэлектронного преобразователя используется ФЭУ. Для измерения потока медленных нейтронов используются термолюминесцентные дозиметры на основе алюмофосфатного стекла с введенным в него литием. Конструктивно эти дозиметры такие же, как и для гамма-излучения. Показания дозиметра медленных нейтронов определяется как сумма показаний от дозиметра гамма-излучения и кермы медленных нейтронов. Причем дозовая чувствительность к медленным нейтронам примерно в 100 раз больше чем к гамма-излучению. Для более точного определения кермы медленных нейтронов из показания литиевого дозиметра вычитают показания дозиметра гамма-излучения с учетом различия их чувствительности к гамма-излучению.
2.3.6 Бытовые дозиметры (индикаторы)
Промышленность выпускает целую гамму бытовых дозиметров для населения. Их схемы соответствуют приведенным. Примеры таких дозиметров приведены на рис. 27.

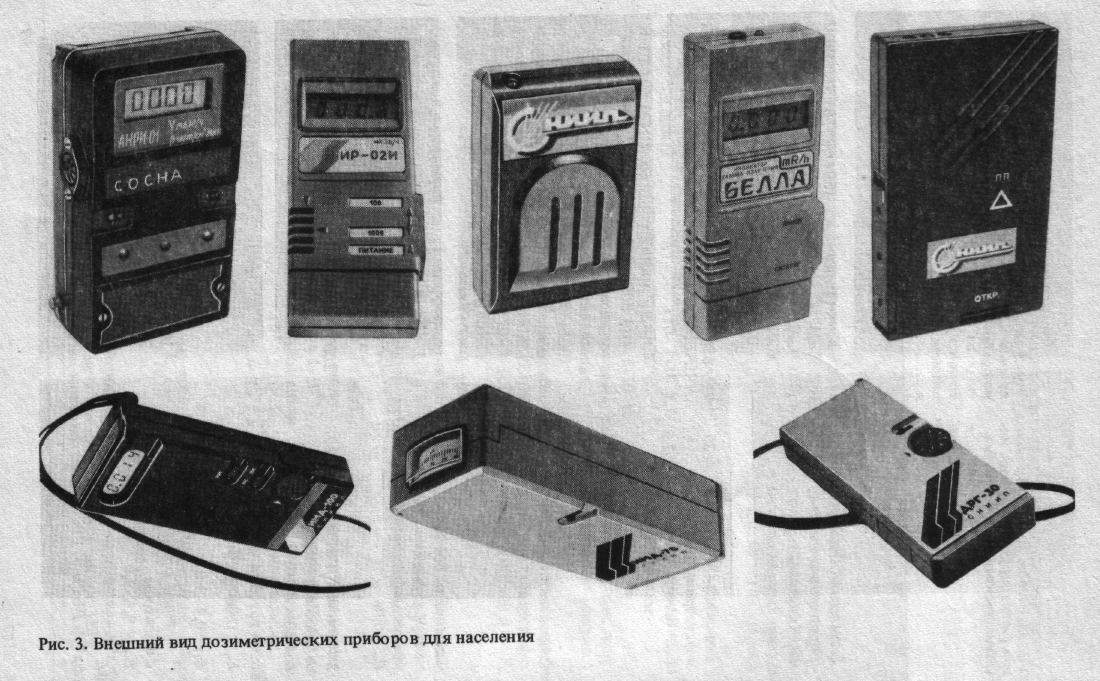

Рис. 27. Примеры дозиметров
2.4 Электрические схемы радиометров
2.4.1 Предварительные замечания
С помощью радиометров измеряют плотность потока излучений, по которой вычисляются характеристики источников излучения. Для удобства проведения измерения радиометры, как стационарные, так и переносные, выпускаются в виде двух блоков: выносного блока детектирования и анализатора, соединенных гибкими кабелями. В выносных блоках находятся детекторы, усилители и согласующие устройства. В анализаторах находятся регистрирующие, сигнальные схемы, блоки питания и механизм управления прибором. Такое разделения заодно позволяет иметь универсальные анализаторы, предназначенные для работы с различными выносными блоками. Кроме того, имеется возможность изготавливать универсальные выносные блоки, например, блоки типа БДБ2-02 для измерения бета-излучения, БДЗА2-01 для измерения альфа-излучений. Характерными анализаторами являются измерители средней скорости счета типа УИМ-2. Широкое распространение получили универсальные приборы и установки, которые могут выполнять функции нескольких приборов, например, РУП-1.
Радиометры могут быть классифицированы по различным признакам, например, видам излучений, назначению приборов и др. Удобно выделить группу для количественных и пороговых оценок. Последние используются для оценки загрязнения поверхностей радиоактивными веществами.
