6. Дуальная классификация математической модели.

1. Структурные и функциональные модели.

Структурные – отражают структуру и связи между элементами (ПГС, ПЖРДУ).

Функциональные модели – отражают процесс моделируемого устройства (ф-ла тяги).

Структурные модели:

- топологические (схемы, графы);

- геометрические (чертежи).

Функциональные модели:

- имитационные («черный ящик» без описания сути процесса, обычно это полуэмпирические, эмпирические зависимости);

- аналитические (выражаются формулами из процесса описания внутри моделируемого объекта);

- детерминистские (без случайных величин);

- стохастические (со случайными величинами).

2. Теоретические и эмпирические модели.

Теоретические модели - следуют из аналитического исследования процессов внутри.

Эмпирические - следуют из обобщения экспериментального исследования.

Полуэмпирические модели – объединение обоих подходов (пример с дроссельной характеристикой).

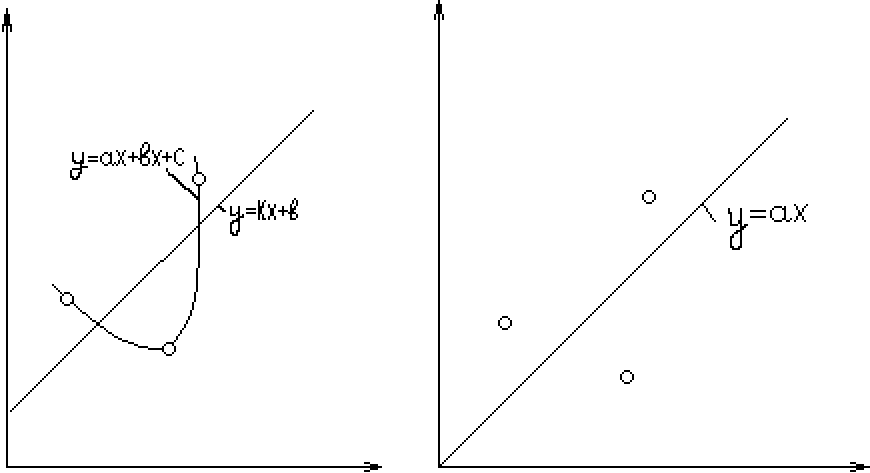

Построение дроссельной характеристики по результатам эксперимента.

Экспериментальные точки

Эмпирические модели

Полуэмпирическая модель

Используемые факты: P_k=0=>P=0 P~P_k

Стационарные и нестационарные модели:

1. Нестационарные параметры явно зависят от времени.

2. Стационарные от времени не зависят.

1 3 2 Нестационарные стационарные

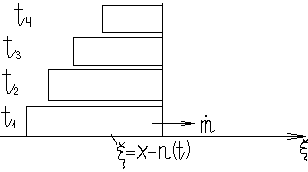

Подбором системы координат нестационарную задачу можно свести к стационарной задаче (торцевое горение твердого топлива).

Зафиксируем систему координат на поверхности горения.

Линейные и нелинейные модели:

1. Линейные модели – это те, которые допускают суперпозицию воздействий и их пропорциональность.

,

;

Иногда преобразованием параметров модель можно преобразовать в линейную модель.

Если параметры процесса меняются незначительно, то модель можно линеаризовать.

Полагая:

Классическое уравнение этой модели – это уравнение акустики.

Непрерывные и дискретные модели:

2. Непрерывные модели – те, которые допускают малое изменение входных, выходных параметров.

3. Дискретные – допускают только скачкообразное изменение параметров.

Возможен переход при моделировании из одного класса в другой.

М

Кинетические уравнения для ф-ции распределения

оделирование движения газа при увеличении плотности. С начала при малой плотности имеем:

Движение молекул

Уравнение Навъе-Стокса

КРС

D

D

H

H

Пространственная размерность модели.

Модели бывают: 0, 1, 2, 3-х мерные модели.

Р еализация 2-х мерных моделей обыкновенные дифференциальные уравнения.

Р еализация размерных уравнения частных производных.

Физическое моделирование и теория подобия

1. Моделирование и подобие.

Основной метод проектирования ракетной техники – экспериментальная отработка, поскольку, уравнения описывающие процессы в РД:

• неточны;

• не поддаются аналитическому решению.

Проведение экспериментальных исследований натурных образцов очень сложно, а зачастую невозможно => испытание нужно проводить в модельных условиях.

Основная задача физического моделирования – сформулировать условия, при которых возможен перенос результатов модельных испытаний на натурные образцы.

Базой для этого является понятие подобия.

Два (процесса, явления, объекта и т.п.) считаются подобными, если параметры одного из них получаются простым умножением параметрам другого на некий постоянный коэффициент, называемый критерием, ибо числом подобия.

, где

a₁

a₂

b₁

b₂

Можно выделить: - геометрические;

- кинематические;

- силовые;

- энергетическое подобие.

Таким образом, чтобы получить решение задач физического моделирования необходимо проводить его с равенством соответствующих чисел подобия.

Критерий подобия можно получить двумя способами:

1. из уравнений описывающих процесс;

2. из соображения теории размерности.
