Вопрос №50. Измерительные системы.

Задачи:

1. Сбор информации

2. Измерение различных физических величин.

3. Дискретизация во времени

4. Восстановление сигнала

5. Контроль, дискретизация по уровню АЦП.

6. Обязательно есть канал связи.

Δt≤1/(2*f_b) f_b – максимальная частота.

Сенсор может быть терморезистор.

Т R = R₀*(1 + αt + Δt²)

Пример частотного датчика – кварцевые датчики.

Двухпроводной датчик – питающий ток – инф. Пер-р.

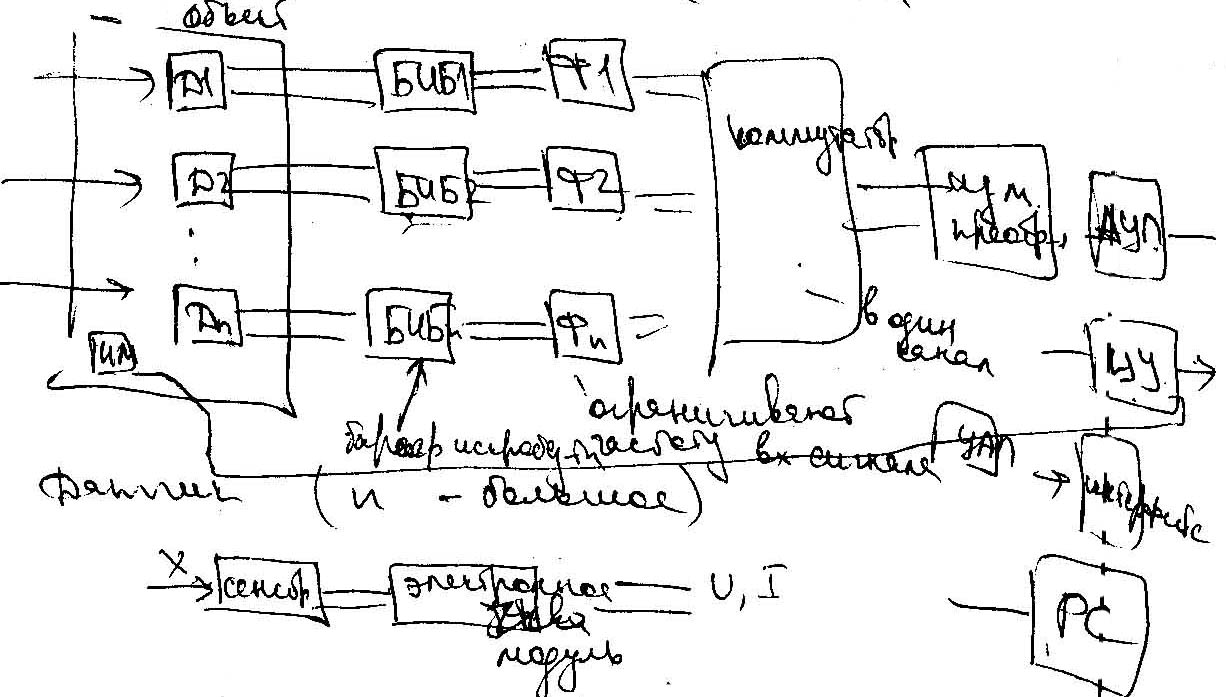

Датчики:

• Аналоговые

• Цифровые (АЦП и ЦАП) – хорошая точность и простота

Также датчиком является термопара.

БИБ – барьер, ограничивает ток и напряжение.

Фильтр – уменьшает амплитуду паразитного сигнала

Коммутатор – мультиплексор.

ЦУ – задача обработки информации, корреляция погрешности.

Вопрос №51. Стандартизация и сертификация

Стандартизация – это установление и применение правил с целью упорядочивания деятельности в определенной области для оптимального достижения определенных целей при соблюдении ряда условий.

Общие принципы?

1. Опережающая стандартизация

2. комплексная стандартизация.

Цели:

1. ускорение технологического процесса

2. улучшение качества продукции

3. экономия материальных и трудовых ресурсов

4. охрана здоровья и безопасность труда

5. развитие международной интеграции

Задачи:

1. Определение единой системы показателей качества

2. Установление оптимальных методов в области проектирования и реализации продукции.

3. унификация готовой продукции

4. обеспечение едиства и достоверности измерений

5. установление единых терминов и определений

Уровни стандартизации:

- Основной нормативный элемент – ГОСТ

Стандарт – нормативный элемент по стандартизации, в котором устанавливается правило, касающееся различных видов деятельности или их результата

Виды:

1. ГОСТ

2. Национальный стандарт

3. int – ГОСТ

4. Региональный

5. int

6. отраслевой

Нормативные документы:

ТУ – устанавливает технические требования, которым должна удовлетворять продукция, процесс или услуга.

Сертификация – действие третьих сторон, доказывающая, что обеспечивается необходимая уверенность в том, что должным образом идентифицированных процесс или продукт или услуга соответствует конкретному стандарту.

Регламентируется:

• Законами РФ

• Подзаконные акты

• Нормативный базис

Сертификация бывает:

- Обязательная

- Добровольная

Э – эталон. ЗИ – защита информации

Нестандартные методы оценки ( в том числе измерений) – если в областях, где нет стандарта.

Методика проведения – обеспечение результатот измерения с известной погрешностью (МВИ)

МВИ

1. назначение МВИ

2. Нормы надежности

3. Требования к СИ

4. Описание метода измерения

5. Безопасность измерения

6. Первоначальные условия

7. Условия измерений

8. Подготовка

9. Оформление.

Задачки

Вопрос №2.

A=24mm=y Cy=1В/см δCy=±5% δперех=±2% b=1мм

Рассчитаем напряжение U: U= h*k = 2,4cm*1B/cm = 2,4B; Найдём различные погрешности: ∂ви = (0,4*d)/h = [(0,4*1*10-3) / (24*10-3)]*100% = 1,66667; ∂опк = ±5%; ∂опн = ±2%; Суммарная погрешность будет равна: ∂ =[∂ви2+ ∂опк2 + ∂опн2]1/2= [25+4+(1,66667)2]1/2= 5,6372%; Ответ будет имеет следующий вид: U ± (U/100)*1.11*∂  (2,40 ± 0,15)B

Вопрос №4.

P=0,95; h1= 45mm; h2= 22mm; k1=1B/cm; k2= 5B/cm; ∂опк = ±5%; d= 1mm;

Измерение отношений 2-х напряжений: Y=U2/U1  ∂Y= ∂U2-∂U1; Рассчитаем напряжение U1 и U2 и Y: U1= h1*k1 = 4,5cm*1B/cm = 4,5B; U2= h2*k2 = 2,2cm*5B/cm = 11B; Y= 11/4,5 = 2,44444B; Найдём различные погрешности: ∂ви1 = (0,4*d)/h1= [(0,4*1*10-3) / (45*10-3)]*100% = 0,88889%; ∂ви2 = (0,4*d)/h2= [(0,4*1*10-3) / (22*10-3)]*100% = 1,81818%; ∂опк1= ∂опк2= ±5%; Суммарная погрешность будет равна: ∂1 =[∂ви12+ ∂опк12]1/2= [25+(0,88889)2]1/2= 5,0784%; ∂2 =[∂ви22+ ∂опк22]1/2= [25+(1,81818)2]1/2= 5,3203%; ∂Y=(∂2 - ∂1) = 5,3203% - 5,0784% = 0,2419%; Ответ будет имеет следующий вид: U ± (U/100)*1.11*∂  (2444,4 ± 6,6)*10-3 B
