Выбор коррекционных или оптимизационных параметров.
В число коррекционных или оптимизационных параметров входят только констр. Параметры ОС, а именно:
- радиусы
;
- эксцентриситеты (если
поверхность 3го порядка)
;
- коэф. асферик
;
i-номер
поверхности к-номер коэф.
- осевые расстояниея
между
поверхностью и компонентами
-
отрезки указывающие положение зрачков
(вх. или вых)
В некоторых оптимизаторах
используются и показываются преломления
nk,
этот
параметр к сожалению может принимать
только дискретное значение из-за
ограниченного набора оптических
материалов.
3. Синтез однолінзового компоненту для параметрів p,w,c.
Синтез однолинзового компонента сводится
к поиску его конструктивных параметров,
а именно радиусов
,
,
материала из которого он изготавливается
и толщины по оси. Исходными данными к
синтезу компонента является
или
,
а так же
,
,
.
Радиусы компонента и вычисляются по известной формуле
,
В формулах (5) и (6) присутствуют два
неизвестных параметра
и
,
зависит от выбора материала, а
определяет форму (прогиб) линзы. Выбор
материала линзы, а затем и определение
делают на основе использования
,
и
.
Г. Г. Слюсарев нашел формулу для параметров линзы , выраженную через :

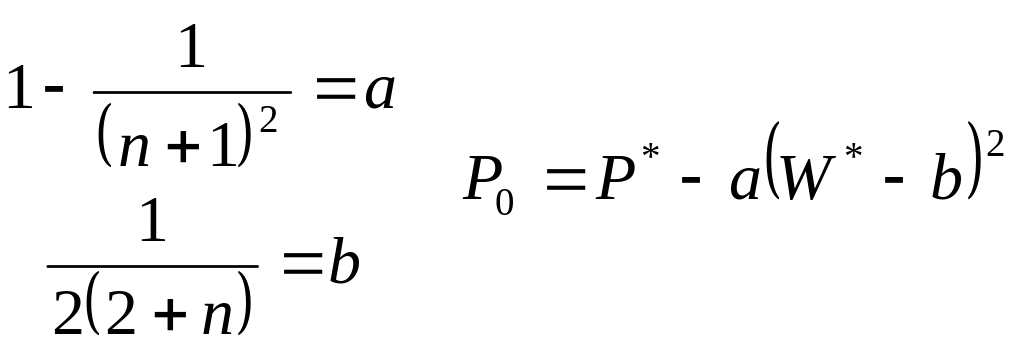

В связи с этим Слюсарев предложил формулу
(7) записывать в виде

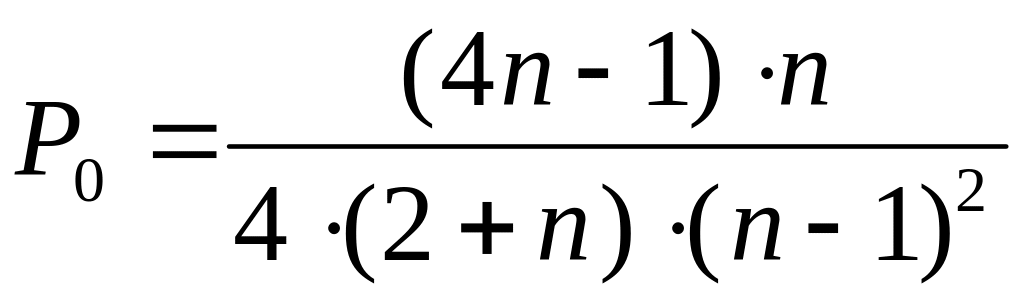

Формула (9) позволяет решить вопрос о выборе оптического материала. Это делают в следующей последовательности:
1. вычисляют
линзы по формуле
с подстановкой.
Если значение оказалось в интервале 2,14…0,87, то компонент действительно можно реализовать в виде одиночной линзы. В противном случае переходят к синтезу двухлинзового компонента. Если реализация однолинзового компонента возможна, то тогда переходят к пункту 2.
2. По вычисленному в таблице находят строку близкую к значению и определяют приблизительное значение . Точное значение можно найти по точному значению , используя интерполяцию.
3. По найденному
уточняют элементы формулы
По новому значению
еще раз уточняют
.
Значение,
и значение
определяют марку стекла которая наиболее
близка к полученным значениям
и
.По
окончательно выбранному
вычисляется
4.По световому диаметру линзы и по
вычисленным
и
согласно
рекомендациям ОСТ 3-490-83 конструктивную
линзу с нормальной толщиной по краю или
по оси и определяют осевую толщину по
краю и оси
.
После этого еще раз пересчитывается
с учетом новых значений.
4 Теорія головних параметрів ос.
Применение частных
методик существенно отличается от
использования основных параметров
компонентов. Текущее значение
одного и того же компонента с одной и
той же конструкцией (внутренней
структурой) зависят от хода через него
первого нулевого вспомогательного
луча.
Слюсарев Г. Г.
предложил параметры
и
компонента определять только для одного
частного случая, такие параметры он
назвал основными.
Слюсарев показал,
что между основными и текущими параметрами
и
существует линейная связь, что не
приводит к потери линейности аберрационных
уравнений при переходе от текущих
на основные
.
