Технические характеристики и компоновочная схема линий на базе автоматов fbo
Раньше автоматические безопочные формовочные машины, такие как формовочная машина бокового вдува и встряхивающая формовочная машина с подпрессовкой, имели недостаточно возможностей для производства многих видов отливок. Модельные плиты с глубокими выемками или большие плиты часто приходилось подвергать ручной формовке, однако формовочная машина FBO доказала, что подобные отливки могут быть произведены при помощи системы регулирования давления вдува.
Новая безопочная формовочная машина FBO имеет больше возможностей для формовки отливок различной конфигурации. Размер форм автоматических безопочных формовочных машин традиционных конструкций ограничен: максимальным размером формы - до 0,3 м2.
Н
а

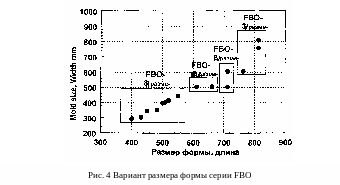

рис. 4 изображен вариант размера формы
серии FBO.
Раньше серия состояла только из FBO-II
и FBO-III.
Максимальный размер формы FBO-IIIA
был 610 х 508 мм, а высота формы — 200мм.
Размер формы другого типа безопочных
формовочных машин практически такой
же.
Новые серии FBO-IV и FBO-V имеют больший размер формы, около 0,4- 0,7 м .
Варианты размеров машины изображены на рис.8. Рис. 9 представляет собой схематичное изображение формовочной линии FBO.
Внешне формовочная машина выглядит также как любая серия. Общая площадь, занимаемая формовочной машиной (линией) меньше традиционных машин (линий).
Линия с FBO небольшая и легко монтируется; она может быть установлена и на небольших предприятиях.
В 2000 году более 150 FBO безопочных формовочных машин были поставлены на предприятия 15 стран. Интерес к новым безопочным формовочным машинам растет.
Modell |
FBOII |
FBO III |
FBO IV |
FBO V |
|
A |
S |
||||
Formverdichtung |
Sand einbiasen und hydraulisch pressen |
||||
Formballengröße B x L (mm) |
Standard 500 x 400 |
Standard 600 x 500 |
Standard 700 x 600 |
Standard 900 x 700 |
|
(Weitere Formballengrößen sind verfügbar) |
|||||
Formballenhöhe (mm) |
130 bis 200 |
130 bis 200 |
180 bis 250 |
250 bis 300 |
|
Maße (mm) A B C D |
2890 3515 2810 1140 |
3185 |
4225 5035 4477 1470 |
4542 5770 5100 1810 |
|
3630 2987 |
3795 3185 |
||||
1140 |
|||||
Formgeschwindigkeit ohne Kerneiniegen (Sek./Forrn) |
24 |
30 |
21 |
36 |
45 |
Leistung ca. Formen/h |
150 |
120 170 |
100 |
80 |
|
Pressdruck N/cm2 |
maximal 100 |
||||
Druckluftbedarf Nm3/Form |
|
1,2 |
2,5 |
3,5 |
|
Elektrische Leistung kW |
|
15 |
30 |
30 |
52 |
Zusatzeinrichtung |
Pressplattenheizung |
11 отличий безопочных формовочных линий SINTO FBO, обеспечивающих целесообразность их применения:
1. Нет потерь формовочной смеси. Нет необходимости в уборочном конвейерном возврате просыпи смеси.
2. Возможность регулировать высоту верхней и нижней опок (миниминизация расхода формовочной смеси).
3. Нет необходимости в приямках для просыпи смеси и монтажа оборудования.
4. Нет необходимости в подопечных досках, системах возврата, перемещении и их замене.
5. Низкие затраты на техническое обслуживание. Примерно на 50% ниже обычного. Быстрая смена модельной оснастки.
6. Высокая производительность, почти идеально точная форма (никакого «раздутия» формы), чистые отливки.
7. Действительная легкость в обращении и управлении. Все машины оснащены сенсорными экранами.
8. Уровень необходимой подготовки невысок, поэтому обучить операторов просто.
Монтаж машины производится без потребности в приямках легко и быстро.
Сочетание вдувания и сжатия при уплотнении форм дает возможность производить отливки с тонкими стенками и впадинами, требующими глубокой протяжки.
11. Нижняя половина формы доступна оператору во время рабочего цикла машины для быстрой, безопасной и легкой установки стержней.
ВЫВОД
Новая компактная безопочная формовочная машина серии FBO располагает исключительными возможностями формовки и кардинально отличается от традиционных формовочных машин. Уникальная система регулирования давления вдува предоставила широкие возможности для формовки сложных деталей с глубокими выемками или большими полостями. Высокое качество форм, скорость, легкость в управлении, разнообразие моделей и более низкая стоимость - все это повысит конкурентоспособность небольших литейных предприятий. В ближайшем будущем появится новая категория безопочных формовочных машин, с большим размером формы, чем у машин FBO-IV и FBO-V .
