Новое поколение безопочных формовочных машин hws

В настоящее время литейные предприятия используют множество вариантов машин, осуществляющих формовку в сырых песчано-глинистых смесях. Формовочные машины подразделяются на две категории: опочные и безопочные.

В области опочной формовки традиционные встряхивающие формовочные машины с подпрессовкой заменяются машинами, использующими способ уплотнения сжатым воздухом с прессованием (SEIATSU), т. к. на них получается более качественная форма.

Безопочные формовочные машины применяются уже давно.

Основной проблемой безопочных формовочных машин является весьма ограниченный ассортимент отливок, большой расход песка для поддержания прочности формы, а также неплотные формы.

К аждое литейное предприятие заинтересовано в повышении точности производства и уменьшении допуска на обработку отливок.

На рис. 1 изображены два типа безопочных формовочных машин. Формовочная машина FBO снабжена механизмом вдува, расположенным вверху, в то время как вдувной механизм формовочной машины FBM располагается вверху и внизу. Выбор той или иной машины зависит от вида отливки, которую требуется произвести.

В машинах FBO модельная плита зажимается между съемными опоками, перекидывается на 90 градусов и устанавливается под клапаном вдува. Формовочная смесь вдувается в полость сверху, одновременно заполняя опоку вокруг модельной плиты. В машине FBM смесь вдувается одновременно сверху и снизу модельной плиты.

Лекция 7. Безопочная формовочная машина fbo с верхним вдувом

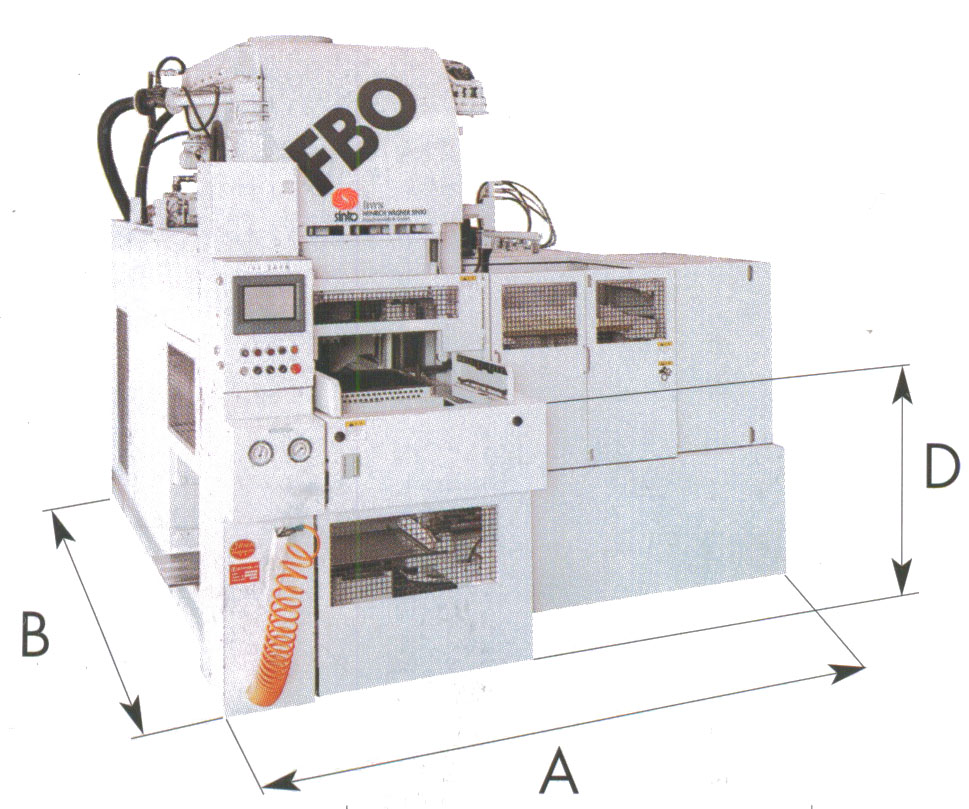

Машины серии FBO представляют собой горизонтально разделенные безопочные формовочные машины с верхним вдувом. (рис. 2).

В большинстве традиционных формовочных машин с верхним вдувом не так легко формовать модели, имеющие глубокие выемки, т.к. выемки не заполняются смесью. Машина FBO оснащена уникальным запатентованным устройством регулирования давления вдува. Данное устройство имеет 4 клапана, регулирующих количество воздуха, что способствует более полному заполнению. Плотность может устанавливаться посредством панели управления в зависимости от формы модельной плиты. Машины FBO производят сложные формы с глубокими выемками, которые нелегко произвести на традиционных машинах.

Распределение прочности формы

При режиме 1, как показано на рис. 3, давление в камере вдува резко растет, и формовочная смесь вдувается вниз; в результате этого плотность в нижней части камеры (напротив сопла вдува) несколько выше.

Подобная неравномерность прочности формы является причиной несоответствия и перекоса. Необходимо поддерживать постоянное давление в камере вдува и стабильное заполнение смеси в съемной опоке. Режим 2 обеспечивает более стойкую прочность формы, т.к. скорость подачи формосмеси регулируется, а съемная опока заполняется смесью на постоянной скорости.

Важным является тот факт, что данная система вдува FBO принимает практически все типы сырой формовочной смеси и производит формы высокой плотности и высокой прочности на сжатие всырую.

На рис. 4 показано распределение прочности верхней формы на разделяющей плоскости при использовании модельной плиты на FBO при Режиме 1 и Режиме 2.

Таким образом, заполнение формовочного песка может быть улучшено путем выбора наиболее подходящего режима давления вдува для модели данной конфигурации, и в этом можно удостовериться, измерив давление внутри камеры вдува.
