Лекция 2 Расчет теплового баланса помещения в холодный период года Теплопотери через ограждения

Основные и добавочные потери теплоты определяют суммируя потери теплоты через отдельные ограждающие конструкции Q_огр, Вт, с округлением до 10 Вт для помещений по формуле

где А — расчетная площадь ограждающей конструкции, м²;

R — сопротивление теплопередаче ограждающей конструкции, (м² ^оС) /

Вт. Сопротивление теплопередаче конструкции определяют по фор-

муле (кроме полов на грунте), сопротивление теплопередаче

световых проемов (окон, балконных дверей и фонарей) - по прилож.

t_p ‑ расчетная температура воздуха, С, в помещении с учетом повышения

ее в зависимости от высоты для помещений высотой более 4 м,

t_p.верх – температура воздуха в помещении на высоте >4 м определяют

по формуле;

t_exp ‑ расчетная температура наружного воздуха для холодного периода

года при расчете потерь теплоты через наружные ограждения или

температура воздуха более холодного помещения—при расчете по-

терьтеплоты через внутренние ограждения (прилож.);

 — добавочные потери теплоты в долях от основных потерь;

п — коэффициент, принимаемый в зависимости от положения наружной

поверхности ограждающих конструкций по отношению к наружному

воздуху по прилож..

Сопротивление теплопередаче R, (м²  С)/Вт, ограждающей конструкции определяют по формуле

,

где _в — коэффициент теплоотдачи внутренней поверхности ограждающих

конструкций, принимаемый по прилож.;

R_к — термическое сопротивление ограждающей конструкции, (м²С)/Вт,

_н — коэффициент теплоотдачи (для зимних условий) наружной поверх-

ности ограждающей конструкции. Вт/(м  С).

Термическое сопротивление R_к, (м  С)/Вт, ограждающей конструкции с последовательно расположенными однородными слоями определяют как сумму термических сопротивлений отдельных слоев:

R_к = R₁ + R₂ + ... + R_n + R_в.п.,

где R₁, R₂, ..., R_n — термические сопротивления отдельных слоев ограждающей конструкции, (м²  С)/Вт, определяемые по формуле;

R_в.п. — термическое сопротивление замкнутой воздушной прослойки.

Добавочные потери теплоты  через ограждающие конструкции прини-мают в долях от основных потерь.

Сопротивление теплопередаче полов определяют (для полов на грунте, принимая R = R_C , для не утепленных полое и R = R_h для утепленных):

а) для не утепленных полов на грунте и стен, расположенных ниже уровня земли, с коэффициентом теплопроводности   1,2 Вт/(м²С) по зонам шириной 2 м, параллельным наружным стенам, принимая R_с, м²  С /Вт, равным: 2,1 — для 1 зоны; 4,3 — для II зоны; 8,6 — для III зоны; 14,2 — для IV зоны; (для оставшейся площади пола);

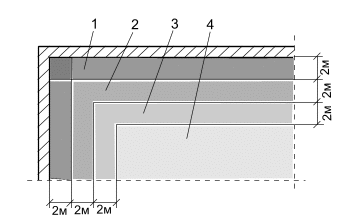

Рис. 2.4.

1 – зона I; 2 – зона II; 3 – зона III; 4 – зона IV (остальная часть пола помещения).

б) для утепленных полов на грунте и стен, расположенных ниже уровня земли, с коэффициентом теплопроводности _h < 1,2 Вт/(м²С) утепляющего слоя толщиной , м, принимают R_h м²С/Вт по формуле

_h;

Расчетная температура воздуха внутри помещения t_р принимается равной температуре в рабочей или обслу­живаемой зоне для помещений высотой до 4 м. При большой высоте следует учитывать изменение температуры по высоте помещения и принимать на высоте до 4 м от пола температуру в рабочей зоне, на высоте боле 4 м - среднюю температуру между температурами воз­духа в рабочей и верхней зонах помещения. Температура в верхней зоне определяют по формуле

t_р.верх = t_р + k₁ (Н - 2),

где t_р - температура воздуха в рабочей зоне;

k_l - коэф­фициент нарастания температуры по высоте, определяе­мый

опытным путем и рекомендуемый нормативными до­кументами (k_! =

0,2 - 1,5 ^оС/м);

Н - высота помеще­ния, м.
