Выбор нормированных параметров наружного воздуха
Для зимнего периода определяющими параметрами климата являются температура наружного воздуха tн и скорость ветра υн. В некоторых случаях кроме указанных параметров необходимо учитывать относительную влажность н и наружного воздуха, солнечную радиацию, направление ветра, осадки.
Определение расчетных наружных условий для зимнего периода в основном сводится к установлению расчетного сочетания tн и υн с учетом заданного коэффициента обеспеченности Коб.п, показывающего в долях единицы или в процентах число случаев п, когда недопустимо отклонение от расчетных условий.
Основным показателем холодного периода года является изменение температуры наружного воздуха tн для ряда климатических районов с учетом различных Коб.n построены расчетные кривые изменения tH в период резкого похолодания. Для различных районов они имели характерную и близкую по очертаниям форму (рис. 1.1). Сначала температура медленно понижалась до начала периода резкого похолодания, а затем имело место резкое понижение температуры с переходом через минимум и медленное повышение температуры после конца периода резкого похолодания.
Летний период года определяется прежде всего интенсивностью солнечной радиации и температурой наружного воздуха. За расчетный летний период принимают наиболее жаркие летние сутки. Кроме того, необходимо знать продолжительность облучения ограждений зданий данной ориентации солнечной радиацией в течение суток и время максимума действия солнечной радиации. Скорость ветра принимают равной расчетной за июль месяц, но не менее 1 м/с. Там же приводятся значения н для соответствующих расчетных температур.

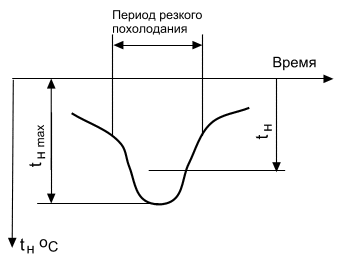

Рис. 1.1. Расчетная кривая изменения температуры наружного
воздуха в холодный период года.
В более современных СНиП последовательно заменявших один другого, вместо относительной влажности воздуха приводятся удельные энтальпии iн, кДж/кг наружного воздуха.
Расчетные параметры наружного воздуха устанавливаются на сновании данных метеорологических наблюдений в различных географических пунктах. Согласно СНиП климат холодного и теплого периодов года для различных географических пунктов характеризуется двумя расчетными параметрами наружного воздуха: А и Б.
Для систем вентиляции и кондиционирования воздуха гражданских и производственных помещений в качестве расчетных параметров наружного воздуха для теплого периода года должны приниматься параметры А, а для систем отопле-ния, вентиляции и кондиционирования воздуха для холодного периода года – параметры Б.
В переходный период года для систем отопления и вентиляции принимается температура наружного воздуха + 8 С.
Принятые в настоящее время в России значения температур наружного воздуха для расчета систем отопления и вентиляции основаны на большом практическом опыте и теоретических исследованиях вопросов тепловой устойчивости зданий и отражают стремление обеспечить более высокую надежность работы систем теплоснабжения, чем это было в последние десятилетия, особенно в периоды резких похолоданий (например, 1978 -1979 гг.).
Согласно действующим в нашей стране строительным нормам и правилам продолжительность отопительного периода определяется по числу дней с устойчивой среднесуточной температурой + 8 С и ниже. Эта наружная температура принята за начало и конец отопительного периода tH.K = 8 С. Однако практика эксплуатации показала, что жилье и общественные здания не следует оставлять без отопления в течение длительного периода при температуре наружного воздуха ниже 10...12 С, поскольку при этом температура внутреннего воздуха заметно снижается, что неблагоприятно отражается на самочувствии людей.
