Системы холодоснабжения скв

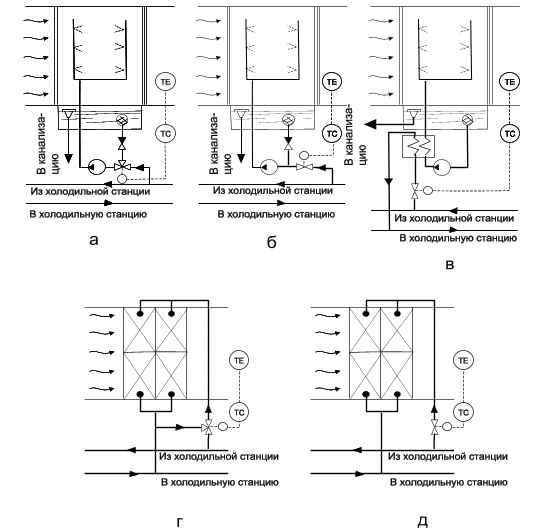

Схему снабжения кондиционеров холодной водой или рассолом выбирают в зависимости от типа воздухоохладителя (оросительный или поверхностный), способа присоединения его к линиям холодоносителя, удаленности кондиционеров от холодильной станции. На рисунке 13.1 показаны схемы присоединения воздухоохладителей к линиям холодоснабжения.

Присоединение: а – с помощью индивидуального насоса и трехходового смесительного клапана; б – с помощью индивидуального насоса и обратного клапана; в – с помощью индивидуального насоса и промежуточного теплообменника; г – непосредственное присоединение к линиям с помощью трехходового смесительного клапана; д – непосредственное присоединение к линиям с помощью пропорционального регулятора.

Присоединение камеры орошения с помощью индивидуального цирку-ляциионного насоса и трехходового смесительного клапана к линии холодной воды показано на рис. 13.1а. Вода из поддона поступает к трехходовому клапану, смешивается с холодной водой, поступающей от источника холода, и подается насосом к форсункам. Соотношение рециркуляционной и холодной воды изменяется по сигналу терморегулятора, датчик которого установлен за камерой орошения. Недостатком схемы является неустойчивая работа смесительного клапана, вызванная тем, что смешиваемые потоки поступают в клапан с разными давлениями.

Рис. 13.1

Поэтому в настоящее время широко применяется схема, показанная на рис. 13.1б. Количество поступающей воды регулируется проходным клапаном, для предотвращения попадания холодной воды в поддон на рециркуляционной линии установлен обратный клапан.

Характерной особенностью схем (см. рис. 13.1, а, б, в) является разрыв струи после форсунок и вследствие этого возврат отепленной воды в источник холодоснабжения по самотечным трубопроводам. Для сбора отепленной воды на источнике устанавливают открытые баки, которые должны быть заглублены по отношению к уровню поддонов камер орошения.

Система холодопроводов значительно упрощается и удешевляется, если применять замкнутую схему циркуляции холодоносителя, например, с использованием воздухоохладителей поверхностного типа (рис. 13.1, г, д).

Схемы холодоснабжения скв от естественных источников холода

К естественным источникам холода относятся: лед; артезианские воды, воды холодных рек и озер; естественное испарение воды в устройствах испарительного охлаждения.

Схемы холодоснабжения скв от льда как источника холода

В установках кондиционирования воздуха применение льда может оказаться целесообразным в районах с коротким жарким летом и холодной зимой. В кондиционерах, где лед непосредственно соприкасается с воздухом, лед должен быть изготовлен из воды питьевого качества. Лед, намороженный в естественных условиях, наиболее целесообразно использовать путем стаивания непосредственно в бунте по методу инженера В.А. Бобкова. Лед намораживают на железобетонной площадке в виде бунта и укрывают слоем засыпной теплоизоляции (рисунок 13.2).

Основным недостатком такой системы является ее громоздкость. Так, для установки кондиционирования воздуха, предназначенной для работы в течение 100 летних дней по 8 часов со средней производительностью 230 кВт, требуется наморозить в течение зимы бунт объемом 2200 м³, для размещения которого требуется площадка размером 2060 м. Разместить такую площадку не всегда возможно как в связи с большой занимаемой площадью, так и по архитектурным соображениям. Поэтому такие установки применяют в основном для технологического кондиционирования воздуха, например на молокозаводах.

Рис. 3.2.

1 – лед; 2 – насыпная изоляция; 3 – трехходовой клапан;

4 – центробежный насос; 5 – перелив воды в канализацию;

6 – фильтр; 7 – приямок талой воды; 8 – гравийный фильтр;

9 – площадка; 10 – коллектор отепленной воды.
