Расчеты скв, использующие адиабатическое увлажнение воздуха

Ниже рассмотрено построение на «i, d» - диаграмме основных процессов кондиционирования воздуха при использовании адиабатического процесса испарения воды в оросительной камере, а так же его охлаждении и осушении.

Расчет процессов в скв с использованием адиабатического испарения воды в оросительной камере

Снижение температуры приточного воздуха в летнее время с помощью адиабатического процесса широко практикуется на предприятиях, расположенных в районах с сухим и жарким климатом, в которых преобладает выделение явного тепла при незначительных выделениях влаги.

Физическая сущность указанного способа снижения температуры за-клюючается в следующем. Наружный воздух, обрабатывае­мый в оросительной камере, вступая в контакт с капельками раз­брызгиваемой воды, имеющей температуру мокрого термометра (т. е. t_воды = t_м), принимает состояние, близкое к состоянию насыщения (практически   95 %), за счет происходящего в этом случае, испарения влаги.

Естественно, что испарение происходит лишь тогда, когда обрабатываемый воздух имеет относительную влажность ниже 100 %. Источником тепла в процессе испарения для рассматриваемой си­стемы «вода - воздух» является воздух, а потенциалом переноса тепла - разность температур между воздухом и водой, которая при t_воды = t_M равна психрометрической разности температур (t_c - t_M).

В результате происходящего теплообмена приточный воздух, отдавая явное тепло, снижает свою температуру. В условиях теоретического процесса при достижении полного насыщения конечная температура воздуха должна быть равна температуре мокрого тер­мометра. Однако практически достичь такого состояния воздуха в реальной камере не удается.

Обычно конечная относительная влажность воздуха близка к  =

95 %. Изложенное позволяет сделать вывод о том, что в летний период из всех основных элементов, составляющих форсуночный кондиционер, функционирует только камера орошения.

В камере орошения разбрызгиваемая вода при контакте с обрабатываемым воздухом принимает температуру мокрого термометра. Для поддержания указанной температуры воды не требуется специальных охлаждающих устройств. Из общего количества раз­брызгиваемой воды испаряется всего 3 - 5 %. Остальная часть ее выпадает в поддон, откуда забирается насосом и направляется к форсункам. Добавление воды производится автоматически с по­мощью шарового крана.

Вследствие незначительного количества добавляемой воды заметного изменения температуры разбрызгиваемой воды не наблю­дается. Поэтому практически считают, что температуру разбрыз­гиваемой воды с достаточным для расчетов приближением можно принимать равной температуре мокрого термометра, а конечное со­стояние обрабатываемого воздуха - определять точкой пересечения линии i= const, проведенной через точку заданного состояния на­ружного воздуха (в летний период), с кривой  = 95 %.

На рис. представлены расчетные схемы рассматриваемой СКВ в двух вариантах. В первом варианте, представленном на рисунке 8.1а, рассмотрена прямоточная СКВ, во втором 8.1б – с использованием байпасного воздуховода наружного воздуха.

Рассмотрим построение этого процесса кондиционирования воз­духа на «i, d» - диаграмме (рис. 8.1в).

Исходными данными для построения процесса являются расчет­ные параметры наружного и внутреннего воздуха; кроме того, дол­жно быть также известно количество тепла и влаги, выделяющееся в помещении.

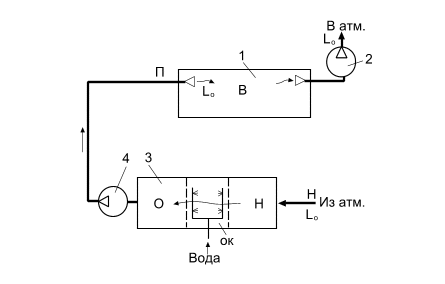

Рис. 8.1а

Расчетная схема полной СКВ.1 – помещение; 2 – вытяжной вентилятор;

3 – кондиционер; 4 – вентилятор кондиционера; ок – камера орошения.

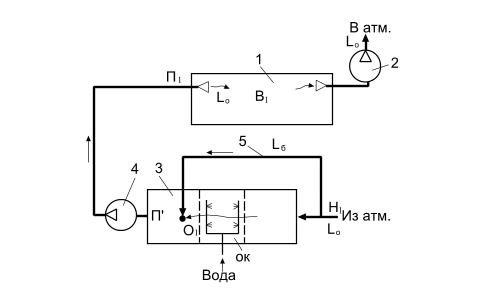

Рис. 8.1б
