Воздухообмен в производственном помещении
Воздухообмены (расход приточного и вытяжного воздуха) рассчитываются по виду вредных выделений. Вредными выделения считаются следующие:
- теплоизбытки в помещении;
- влаговыделения в помещении;
- вредные пары и газы;
- пыль.
Расчет воздухообмена изучить самостоятельно, используя следующие источ-ники:
Расчет вытяжной системы естественной вентиляции изучить самостоятельно, используя следующий источник: «Тихомиров К.В., Сергеенко Э.С. Теплотехника, теплогазоснабжение и вентиляция: Учеб. для вузов. – 4-е изд., перераб. и доп. – М.: Стройиздат, 1991. – 480 с.6 ил.»
Аэрация
Аэрация – это организованный воздухообмен в результате поступления и удаления воздуха через открытые фрамуги окон и фонарей. Применяется в основном в производственных помещениях с большими тепловыделениями (прокатные, литейные, кузнечные цехи) (см. рис. 6.9).

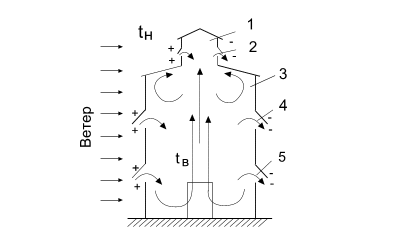

Рис. 6.9. Схема аэрации цеха. 1 – фонарь; 2 – фрамуга фонаря; 3 – производственное помещение; 4 – верхний ярус фрамуг; 5 – нижний ярус фрамуг.
В теплый период года приток наружного воздуха организуют через нижний ярус окон с подачей его в рабочую зону. В холодный период года при tн 10 С приток воздуха организуется на высоте не менее 4,5 м от пола, т.о. воздух попадает не сразу в рабочую зону, а после смешивания его с внутренним воздухом.
При расчете аэрации учитывают гравитационные и ветровые давления, воздействующие на здание. Зная tн и tв, направление ветра и значение аэродинамического коэффициента здания kп (определяется опытными продувками здания), определяют условное внешнее давление в плоскости открываемых фрамуг, Па:
Рп = kп vн2н/2 ghп(н - в).
Количество воздуха (кг/час), проходящее через любую фрамугу
G = 3600F(Рп - Рx)/,
где Рx – давление внутри помещения, кг/м2;
- коэффициент местного сопротивления проема (из таблиц опытных
данных.
В безветренную погоду аэрация происходит только за счет гравитационного давления.
Системы механической вентиляции и их расчет изучить самостоятельно, используя следующие источники:
Оборудование систем вентиляции Вентиляторы.
Классификация вентиляторов.
1.В зависимости от напора, развиваемого вентилятором, их подразделяют на: вентиляторы высокого давления (от 300 до 1200 кг/м2); вентиляторы среднего давления (от 100 до 300 кг/м2); вентиляторы низкого давления (до 100 кг/м2). Для вентиляционных систем используют в основном вентиляторы низкого и среднего давления.
2.В зависимости от требуемых условий работы вентиляторы выпускают:
- в обычном исполнении (воздух чистый, tвозд 80 С);
- в антикоррозионном исполнении (винипласт и др.), для перемещения горючих и взрывоопасных смесей – изготовляют из мягких металлов.
- с повышенной износоустойчивостью (содержание пыли больше 100 мг/м3).
- термостойкие – среда имеет tвозд больше 80 С ;
3.Различают вентиляторы левого и правого вращения (если смотреть со стороны двигателя);
4. По размерам вентиляторы характеризуются присвоенными им номерами, номер вентилятора соответствует диаметру рабочего колеса в дм (например, №5 – соответствует диаметру колеса 0,5 м).
5.По конструкции колеса вентиляторы различают на: центробежные и осевые.
Мощность вентилятора.
Мощность вентилятора зависит от развиваемого давления Рвент, Па, массовой подачи (расхода воздуха) Gвент, кг/с ( Lвент, м3/час) и КПД вентиля-тора вент.
В соответствии с ГОСТ 17398-72, работа вентилятора (как и насоса) чаще характеризуется не развиваемым давлением, а напором (Нвент), измеряемом в мм Н2О (или в м Н2О). При этом 1 мм Н2О = 9,8 Па.
Нвент = Рвент/g.
Мощность вентилятора, кВт
Nвент = QвентНвент/1000вент = Gвент Нвент/1000вент,
где Нвент – напор, м;
Qвент – расход воздуха, м3/с.
Мощность электродвигателя к вентилятору, кВт
Nдв = m Nвент/пр,
где m = (1,05 – 1,2) – коэффициент запаса мощности на валу вентилятора;
пр – КПД передачи, если вентилятор находится на валу электродвигателя пр = 1, если используется клиноременная передача, то пр = 0,92.
Методика выбора вентилятора.

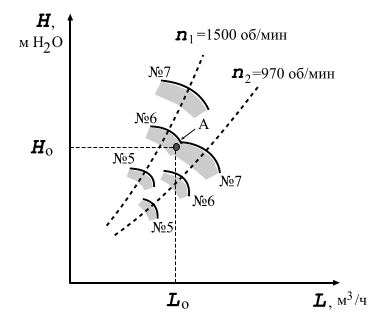

Полученные в результате предварительных расчетов подача Lвент, м3/час, и требуемый (располагаемый) напор Нвент, м, совместно образуют точку характеристики сети А (см. график на рис. 6.11).
Рис. 6.11.
Эта точка должна соответствовать расчетной рабочей точке на хара-ктеристике вентилятора (на рис. – пунктирные кривые). Вентилятор в этой точке должен работать мах. Т.о., для выбора вентилятора необходимо иметь каталог вентиляторов с их характеристиками.
Согласно ГОСТ 1.0616-63 выбор вентиляторов должен производиться так, чтобы их КПД на выбранном режиме работы не падал ниже 0,9 мах (на рис. это затемненные области для вентиляторов определенного номера на определенных оборотах). Получается работа выбора на «поле характеристик».
