Панельно-лучистое отопление

Панельно-лучистое отопление представляет собой отопление плоскими нагретыми поверхностями – панелями, устанавливаемыми в помещении. Панель – бетонная плита, в которую заложены трубы для прохода теплоносителя. В качестве теплоносителя используют горячую воду, пар исключается вследствие большой опасности коррозии труб. Панелями могут служить также элементы конструкции здания – пол, потолок, стены. Температура поверхности панелей невысокая – в пределах 30 – 50 С.

При конвективном способе отопления радиационная температура t_R, как правило, ниже температуры воздуха в помещении t_в. При лучистом отоплении – t_R  t_в, т.к. температура нагретых поверхностей в помещении выше, чем температура воздуха. В таких условиях теплоотдача человеческого тела за счет лучеиспускания уменьшается и, следовательно, комфортные условия могут быть достигнуты при меньших t_в.

СН предписывает некоторые ограничения температур поверхностей нагрева.

_наг  19,2 + 8,7/_ч-п.

Коэффициент облучения с человека на панель _ч-п = 1 – 0,8(y/l_п), здесь y – расстояние от человеческой головы до потолочной панели (для стеновой панели y = 1 м); l_п – размер отопительной панели (осредненный): l_п = F_п^0,5, F_п – площадь панели.

Классификация

1.По месту размещения – стеновые, напольные и потолочные. Потолочные панели передают лучеиспусканием до 70 – 75 % теплоты, вертикальные – (30 – 60) %. _наг не должна превышать следующих значений: для напольных 26 С; для потолочных при высоте помещения Н = 2,5 – 2,9 м 28 С, при Н = 2,9 – 3,0 м 30 С, при Н = 3,1 – 3,4 м 33 С; для перегородок и стен на высоте 1 м от пола 35 С, выше 1 м 45 С. Отсюда видно, что стеновые панели получили большее распространение.

2.По конструктивному исполнению различают два типа панелей: совмещенные и приставные.

Преимущества. Комфортные условия для людей достигаются при более низких температурах воздуха. На гладких поверхностях меньше отлагается пыль, легче очистка. Совмещение со стенами экономит полезную площадь помещений, интерьер лучше.

Недостатки. Облучение материалов, мебели и др. предметов снижает срок их службы; большая тепловая инерция; трудность ремонта.

Нагревательные приборы систем отопления изучить самостоятельно, исполь- зуя следующий источник: «Тихомиров К.В., Сергеенко Э.С. Теплотехника, теплогазоснабжение и вентиляция: Учеб. для вузов. – 4-е изд., перераб. и доп. – М.: Стройиздат, 1991. – 480 с.6 ил.»

Промышленная вентиляция. Классификация систем вентиляции

1.По способу перемещения воздуха различают системы естественной и механической вентиляции.

При естественной вентиляции воздух перемещается под действием гравитационного давления, возникающего за счет разности плотностей холодного и нагретого воздуха (нагретый воздух стремится всегда вверх) и под действием ветрового напора (например, через открытые окна).

При механической вентиляции воздух перемещается под действием вентилятора.

2.По способу подачи и удаления воздуха системы делят на приточные, вытяжные, приточно-вытяжные, и системы с рециркуляцией.

Приточная система – это система, при которой воздух подается в помещение после подготовки его в калорифере или кондиционере. В помещении при этом создается избыточное давление, за счет которого воздух уходит наружу через окна, двери или в другие помещения.

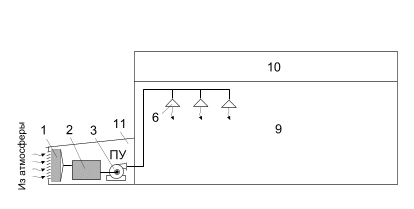

Рис. 6.1.

Приточная система. 1 – фильтр; 2 – устройство тепловлажностной обработки воздуха (калорифер, кондиционер); 3 – вентилятор; 6 – устройства для распределения и отбора воздуха; 9 – производственное помещение; 10 – технический этаж; 11 – пристрой для размещения оборудования ПУ; ВУ – вытяжная установка; ПУ – приточная установка.

Вытяжная система предназначена для удаления воздуха из помещения, при этом в помещении создается пониженное давление, и воздух из соседних помещений или наружный воздух поступает в данное помещение. Вытяжные системы применяют для помещений с кратковременным пребыванием людей или при небольших количествах вытяжного воздуха.

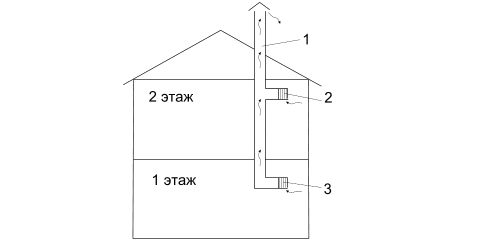

Рис. 6.2. Вытяжная естественная система вентиляции. 1 – вытяжная шахта; 2 – приемная решетка 2-го этажа; 3 - приемная решетка 1-го этажа.

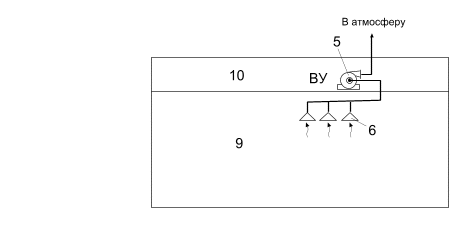

Рис. 6.3. Вытяжная механическая система вентиляции. 5 – вентилятор; 6 – устройства для распределения и отбора воздуха; 9 – производственное помещение; 10 – технический этаж; ВУ – вытяжная установка.

Приточно-вытяжные системы наиболее полно выполняют требования СН, поэтому они чаще всего распространены в промышленных и общественых зданиях.

Системы с рециркуляцией отработанного воздуха – это системы, в которых к наружному воздуху подмешивается часть вытяжного воздуха, если по своему составу он не содержит вредных веществ.

3.По способу обеспечения метеорологических факторов системы подразде-ляют на общеобменные, местные, смешанные и системы аврийной вентиляции.

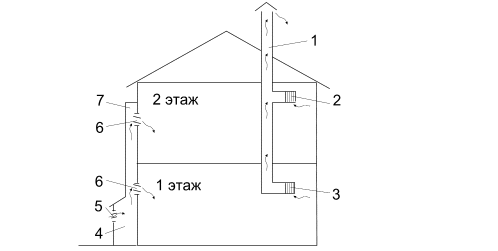

Рис. 6.4. Общеобменная система естественной вентиляции. 1 – вытяжная шахта; 2 – приемная решетка 2-го этажа; 3 - приемная решетка 1-го этажа; 4 – приточная камера; 5 – вход свежего воздуха; 6 – решетка для подачи воздуха в помещение; 7 – приточная шахта.

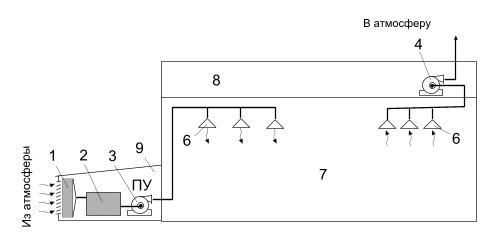

Рис. 6.5.Общеобменная система механической вентиляции. 1 – фильтр;

2 – устройство тепловлажностной обработки воздуха (калорифер, кондиционер);

3, 4, – вентилятор; 6 – устройства для распределения

и отбора воздуха; 7 – производственное помещение; 8 – технический этаж;

9 – пристрой для размещения оборудования ПУ; ВУ – вытяжная установка; ПУ – приточная установка.

Общеобменная система вентиляции предназначена для создания средних метеорологических условий во всем объеме рабочей зоны помещений.

Система местной вытяжной (локализующей) вентиляции применяется для предотвращения по всему помещению вредных выделений, образующихся на отдельных участках технологического процесса.

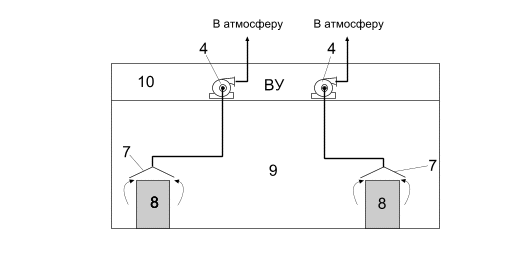

Рис. 6.6. Система местной вытяжной (локализующей) вентиляции. 4 – вентилятор; 7 – зонт; 8 – выделяющий вредности технологическое

оборудование; 9 – производственное помещение; 10 – технический этаж; ВУ – вытяжная установка

К системам местной приточной вентиляции относят воздушное душирование. Воздушные души выполняются в форме направленных на работающих воздушных потоков с определенными параметрами.

К системе местной приточной вентиляции относят также воздушные завесы для защиты от прорыва холодного воздуха в помещения через различные проемы здания (ворота, двери и т.д.).

Смешанная система является сочетанием элементов местной и общеобменной вентиляции.

Системы аварийной вытяжной вентиляции обязательны для производства, в котором возможен внезапный прорыв вредных паров или газов. Система аварийной вентиляции должна включаться автоматически при достижении предельно допустимой концентрации вредных выделений.
