Воздушное отопление

В системах воздушного отопления воздух нагревается за счет первичного теплоносителя – пара, горячей воды или газов в генераторе теплоты (калорифере) до заданной температуры и подается в отапливаемое помещение. Подаваемый воздух с температурой t_п, превышающей температуру воздуха в помещении, отдает теплоту, необходимую для компенсации тепловых потерь.

Классификация

1.По причине, вызывающей движение воздуха, воздушное отопление подразделяют на отопление с естественной циркуляцией и с механическим побуждением за счет вентилятора.

2.По месту приготовления воздуха системы делятся на местные (де-централизованные) и центральные. Местное воздушное отопление применяется в том случае, если отсутствует система приточной вентиляции или объем приточного воздуха незначителен.

В центральной системе воздух нагревается в воздухонагревательной установке, расположенной вне помещения, и каналами подается в одно или несколько помещений.

3.По качеству подаваемого воздуха системы делятся на три типа; прямоточные, с полной рециркуляцией и с частичной рециркуляцией. В прямоточных нагревается и подается только наружный воздух. В остальных случаях воздух берется из помещения полностью или частично, нагревается в калорифере и подается снова в помещение.

Системы с рециркуляцией применяются при условии, что в воздухе помещения не содержится вредных веществ 1-го, 2-го и 3-го классов опасности.

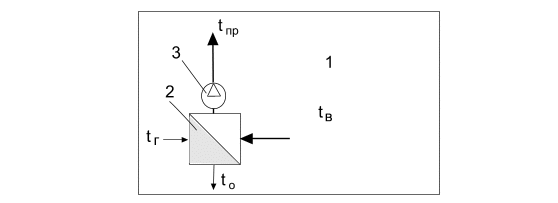

Рис. 5.4. Местная система воздушного отопления с полной рециркуляцией воздуха. 1 – помещение; 2 – воздухонагревательная установка; 3 – вентилятор воздухонагревательной установки; t_В – температура воздуха внутри помещения; t_ПР – температура воздуха на выходе из воздухонагревательной установки; t_Г и t_О – соответственно температуры теплоносителя (пар, вода) на входе и выходе воздухонагревательной установки.

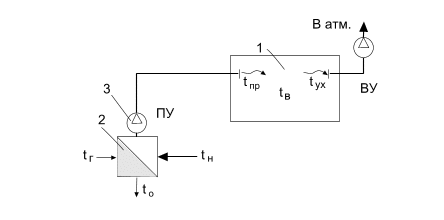

Рис. 5.5. Центральная система воздушного отопления прямоточная. Обозначения позиций те же, что и на рис. 4.4. t_Н – температура наружного воздуха; t_УХ – температура воздуха, удаляемого из помещения; ВУ – вытяжная установка; ПУ – приточная установка.

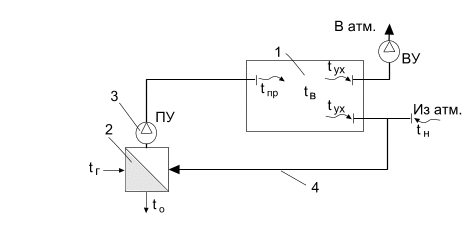

Рис. 5.6. Центральная система воздушного отопления с частичной рециркуляцией воздуха. Обозначения позиций те же, что и на рис. 4.4.

4 – рециркуляционный воздуховод.

Лекция 4. Распределение воздуха в помещении

Выпуск нагретого воздуха в помещении при сосредоточенной подаче осущес-твляется компактными или веерными струями через регулируемые решетки, уста-навливаемые на высоте h_п от пола (см. рис.5.7).

Рис. 5.7. Схема размещения воздухораспределителей при сосредоточенной подаче воздуха.

При высоте помещения Н_п  8 м и h_п = 0,85Н_п при Н_п  8 м h_п = (0,35 – 0,65)Н_п. Скорость выходящего воздуха определяется расчетом с таким условием, чтобы в рабочей зоне допустимая подвижность воздуха 0,25 – 0,7 м/с, и составляет обычно 3 – 6 м/с.

Число струй при сосредоточенной подаче или число агрегатов определяется размерами помещения и допускаемым расстоянием В между струями в плане. Величина В не должна превышать трех высот помещения, т.е. В  3Н_п. Длина l участка, обслуживаемого струей, зависит от дальнобойности струи и принимается не более , где m – скоростной коэффициент воздухораспределительного устройства (из опыта); F_п – площадь поперечного сечения помещения, приходящегося на одну струю.

Расчет систем воздушного отопления изучить самостоятельно, используя следующие источник «Тихомиров К.В., Сергеенко Э.С. Теплотехника, тепло-газоснабжение и вентиляция: Учеб. для вузов. – 4-е изд., перераб. и доп. – М.: Стройиздат, 1991. – 480 с.6 ил.»
