Системы парового отопления

При паровом отоплении теплота фазового перехода передается нагре-вательному прибору и от прибора воздуху помещения. Образующийся конденсат удаляется из приборов и направляется снова в котел.

Классификация

1.В зависимости от давления пара системы делятся на: системы низкого давления, системы высокого давления и вакуум-паровые системы. В системах низкого давления – пар давлением 0,105 – 0,17 МПа, в системах высокого давления – пар давлением 0,17 – 0,47 МПа. Максимальное давление пара ограничивается допустимой температурой нагревательных приборов, которая не должна быть выше 150 С.

2.По способу возврата конденсата системы делятся на замкнутые и разомкнутые. В замкнутых системах конденсат самотеком стекает в котел. В разомкнутых системах конденсат поступает сначала в конденсатный бак, а затем насосом перекачивается в котел.

3.Конденсатопроводы паровых систем подразделяются на сухие, когда конденсат течет по трубопроводу неполным сечением, и мокрые, когда все сечение конденсатопровода заполнено конденсатом.

Ниже на рис. 5.1 приведена тупиковая, замкнутая двухтрубная паровая система низкого давления с верхней разводкой. Пар из котла 1 или из паропровода внешних паровых сетей за счет разности давления поступает по главному стояку 2 и паровым стоякам 3 к нагревательным приборам 4. На ответвлениях к нагревательным приборам устанавливают паровые вентили 5. Конденсат после приборов уходит по конденсатному стояку 6 в общий конденсатопровод 8 и направляется в котел или конденсатопровод внешней паровой сети. Необходимо, чтобы столб конденсата уравновешивал давление пара в котле. Воздух из системы при сухом конденсатопроводе отводится через воздушную трубку 9 без запорной арматуры. Присоединение трубки 9 должно быть выше возможного уровня конденсата на 250 мм.

Высота h должна быть не менее 2 м.

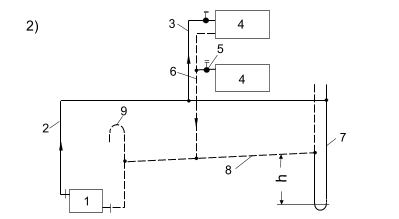

На рис. 5.2 приведена система с нижней разводкой. Здесь необходима установка гидравлического затвора 7 во избежание попадания пара в конден-сатопровод.

Рис. 5.1. 1 – паровой котел; 2 – главный стояк; 3 – паровой стояк; 4 – нагревательный прибор; 5 – паровой вентиль; 6 – конденсатный стояк; 8 – общий конденсатопровод; 9 – воздушная трубка.

Рис. 5.2. С 1 по 9 – обозначения те же, что и на схеме 1); 7 – гидравлический затвор.

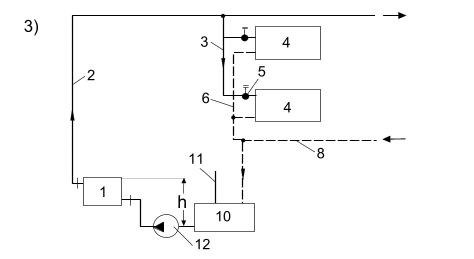

На рис. 5.3 показана разомкнутая система парового отопления, которые применяются при давлении пара более 0,13 МПа.

Рис. 5.3. С 1 по 9 – обозначения те же, что и на схеме 1); 10 – конденсатный бак; 11 – воздушная трубка; 12 – конденсатный насос.

Во избежание проскоков пара через конденсатопровод в системе должен быть установлен конденсатоотводчик или гидравлический затвор. Выпуск воздуха осуществляется через конденсатный бак.

Гидравлический расчет систем парового отопления изучить самосто-ятельно, используя следующие источник «Тихомиров К.В., Сергеенко Э.С. Теплотехника, теплогазоснабжение и вентиляция: Учеб. для вузов. – 4-е изд., перераб. и доп. – М.: Стройиздат, 1991. – 480 с.6 ил.»
