Лабораторна робота № 7 з електричних машин та електроприводу
ТЕМА”Дослідження властивостей асинхронних електродвигунів”.
Розглянуто та схвалено на засіданні циклової комісії гірничих електромеханічних дисциплін. Протокол № _____ від _____________
Голова ____________О. І. Шиповський
ТЕМА: Дослідження властивостей двигунів постійного струму..
ЦІЛЬ РОБОТИ: Ознайомитися із пристроєм асинхронного короткозамкненого двигуна, зняти й побудувати механічну й робочі характеристики двигуна.
Паспортні дані асинхронного двигуна: тип ПЕКЛО4А; A/Y; 220/380 В; cos срн = 0,7; т]н = 70,5 %; Рн = 550 Вт; / = 50 Гц; 1Н = 2,9 - 1,7 А; пн = 1370 про/хв.
1 Підготовка до роботи.
Вивчите теоретичний матеріал.
Підготуйте відповіді на контрольні питання.
2 Порядок виконання роботи.
2.1 Ознайомтеся із пристроєм основних частин асинхронного двигуна, використовуючи стенд із елементами електроустаткування й відповідні плакати.
Запишіть паспортні дані асинхронного двигуна й технічні дані електровимірювальних приладів.

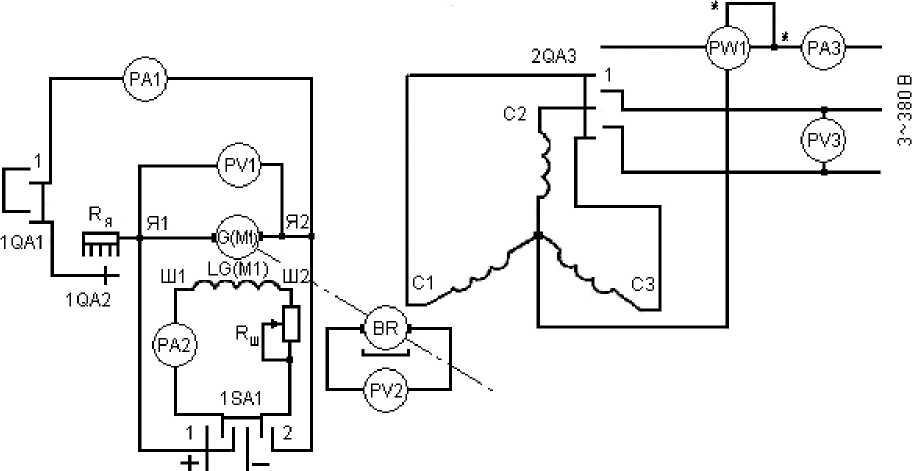

Зберіть електричну схему для дослідження асинхронного двигуна (мал..1).
Перемикачі 1QA1, 1QA2, 2QA3, 18А1установите в положення
Движком резистора Rm виведіть опір у ланцюзі обмотки збудження генератора постійного струму.
2.5 Зробіть пуск двигуна, включите автоматичний вимикач блоку живлення (мережа 3 ~ 220). Зверніть увагу на значення струму в ланцюзі обмотки статора в момент пуску й на напрямок обертання вала двигуна відключите автоматичний вимикач.
Зробіть зміну напрямку обертання двигуна (реверс) шляхом зміни чергування фаз обмотки статора C1-C2-C3.
Включите автоматичний вимикач, переконаєтеся в зміні напрямку обертання вала двигуна. Відключите автоматичний вимикач і запишіть результати спостережень.
Включите автоматичні вимикачі (мережа = 110 В) і (мережа 3~220 В) блоку живлення а, зменшуючи опір Кя перемикачем 1QA2, зробіть виміри величин зазначених у таблиці. Дані вимірів внести в таблицю. Відключите автоматичні вимикачі.
Вказівка:
активну потужність Pi споживану двигуном з мережі, вимірюйте ваттметром PW1; показання ваттметра необхідно помножити на коефіцієнт ІЗ=0,6.
потужність на валу двигуна Р2 з деякою погрішністю визначається добутком показань амперметра PA1 і вольтметра PV1 у ланцюзі якоря генератора постійного струму;
швидкість обертання двигуна n відповідає показанню вольтметра PV2 у ланцюзі тахоногенератора, помноженому на коефіцієнт ДО =23.
3 Обробка результатів вимірів.
3.1 За результатами вимірів обчислите коефіцієнт потужності двигуна cos фь коефіцієнт корисної дії ц, ковзання S і момент M, що розвивається двигуном.
3.2 За результатами вимірів і обчислень побудуйте в загальній системі координат графіки залежностей n = /(M), P1 = /(P2), I1 = /(P2X Л = /(Р2), cos ф1 = /(Р2).
|
Обмірюване |
Обчислене |
|||||||
U1 |
I1 |
P1 |
P2 |
п |
COS ф1 |
Л |
S |
м |
|
В |
А |
Вт |
Вт |
про/хв |
|
% |
|
Нм |
|
1 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
ПИТАННЯ ДЛЯ САМОКОНТРОЛЮ:
1.Чому двигун називають асинхронним?
2.Як визначається ковзання асинхронного двигуна?
3.Яку потужність показує ваттметр PW1 у ланцюзі обмотки статора?
4. Для чого ротор і статор набирають із окремих, ізольованих друг від друга пластин?
5. Як змінюється КПД асинхронного двигуна зі зміною на грузки? Приведіть теоретичний графік залежності КПД від навантаження?
6.Чим визначається з'єднання обмоток статора за схемою "зірка" або "трикутник "?
7.Який струм показує амперметр РАЗ ?
8.Як зробити реверс асинхронного двигуна?
9. Як змінюється швидкість обертання асинхронного двигуна при збільшенні навантаження?
10.Як визначається коефіцієнт потужності асинхронного двигуна?
11.Накреслите механічну характеристику асинхронного двигуна й укажіть на ній характерні крапки.
12.Яка напруга показує вольтметр PV3 ?
13.Чому рівна швидкість обертання магнітного поля статора, якщо число пар полюсів двигуна рівно двом?
14. Як змінюється частота струму в обмотці ротора при збільшенні ковзання?
15. Як визначити момент асинхронного двигуна, якщо відома потужність на валу P2 ?
16.Як визначається швидкість ідеального холостого ходу асинхронного двигуна?
17.Що таке ковзання асинхронного двигуна?
