Р еактивные сопротивления в 2-х фазах 3-х проводной цепи при соединении звездой. Режим резонанса в 3-х фазной цепи.
RA=XB=XC=R

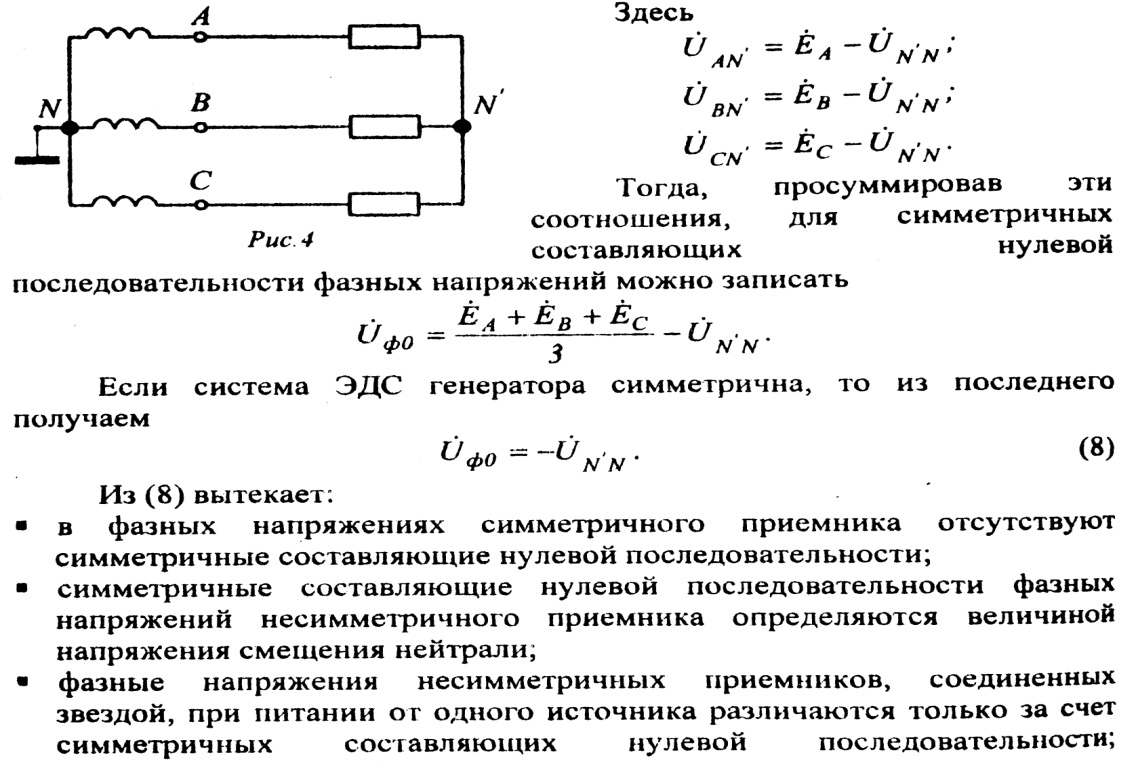

От чередования элементов зависит величина напряжения смещения.
Данный случай резонанса не является опасным для 3-хфазной цепи, т.к. величина напряжения смещения по модулю меньше, чем величина фазного напряжения.
Это опасный случай резонанса приводящий к выходу из строя
Электротехнического оборудования.
Основные понятия и уравнения метода симметричных составляющих. Система прямой, обратной и нулевой последовательностей чередования фаз.
Любую несимметричную систему можно разложить на систему прямой, обратной и нулевой последовательности через чередование фаз.
При использовании системы прямой, обратной и нулевой последовательностей чередования фаз, применяется принцип наложения, который справедлив только для лин.эл.цепей.
С учетом
оператора поворота:
Разложение несимметричной системы на симметричные составляющие.
Метод симметричных составляющих используется для расчета эл. Цепей при КЗ, замыканиях между фазами, обрывами линейных проводов.

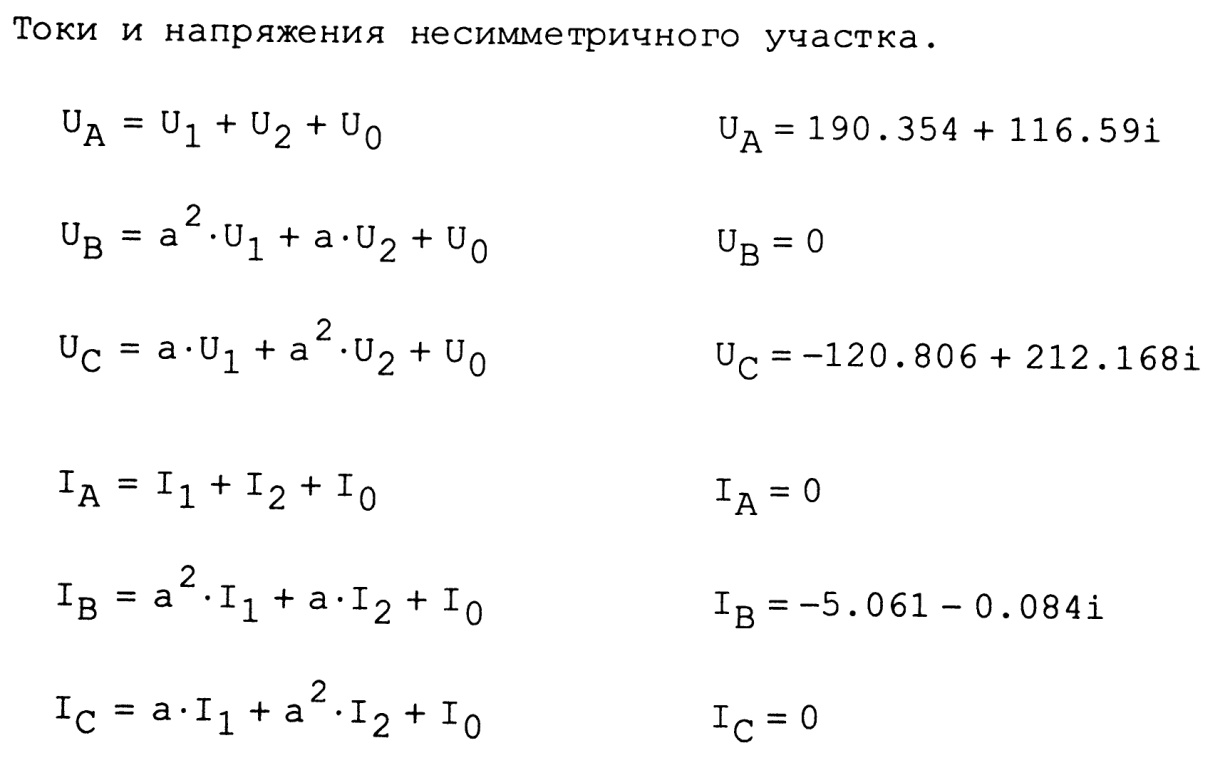

Данные выражения используются при проведении расчетов всех аварийных режимов 3-хфазных цепей. При этом любой из режимов раскладывается на прямую, обратную и нулевую последовательности.
78-79)Свойства токов и напряжений различных последовательностей для 3-х и4-х проводной цепи.

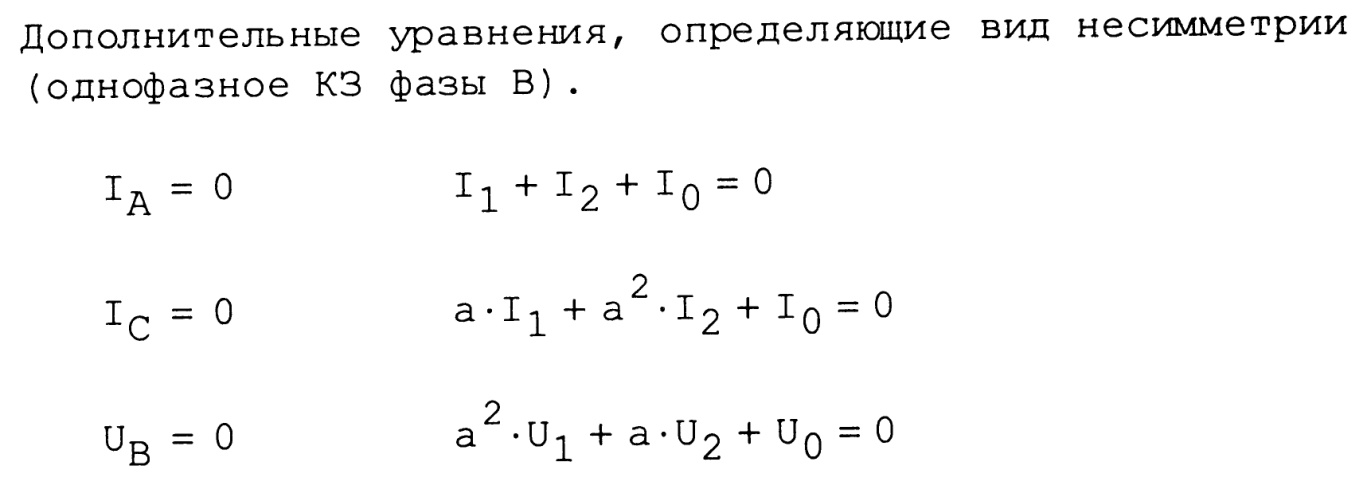

Свойства токов и напряжений различных последовательностей для 3-х проводной цепи при отсутствии тока в 2-х фазах.

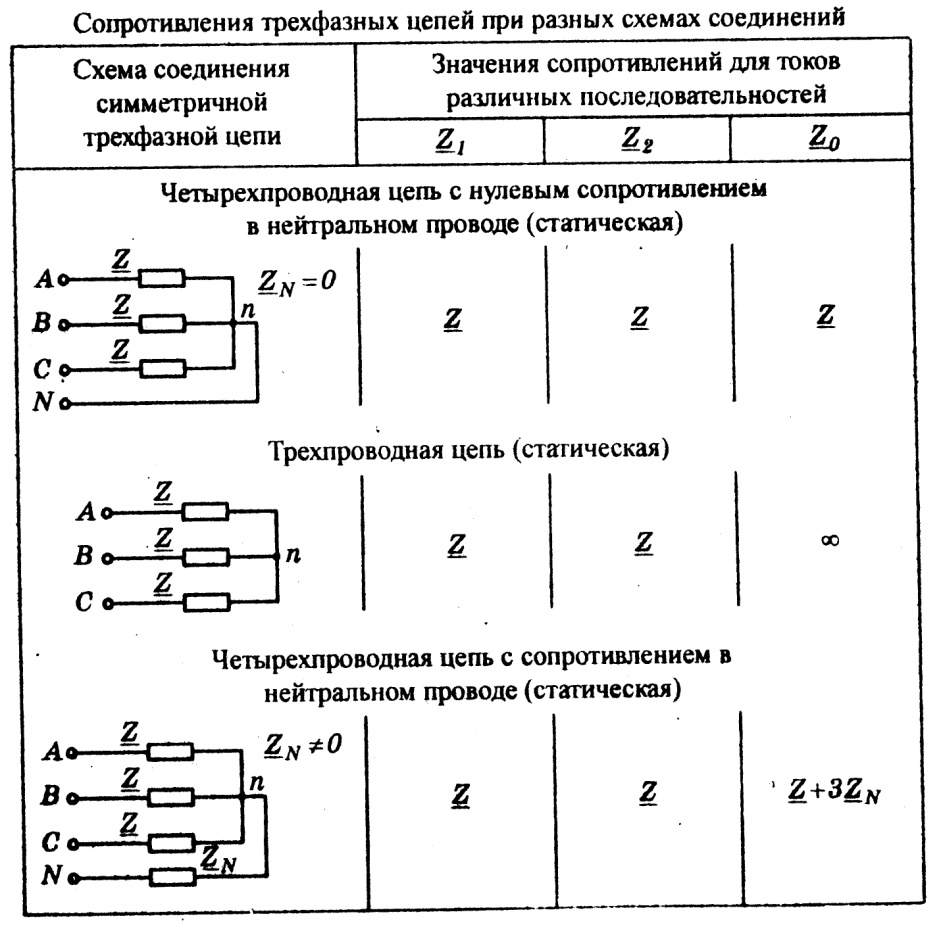

82. Сопротивления 3-х фазной цепи для токов различных последовательностей для случаев: 4- х проводной цепи при zN = 0 и 3-х проводной цепи.
83. Сопротивления 3-х фазной цепи для токов различных последовательностей для случая 4-х проводной цепи с сопротивлением в нейтральном проводе.

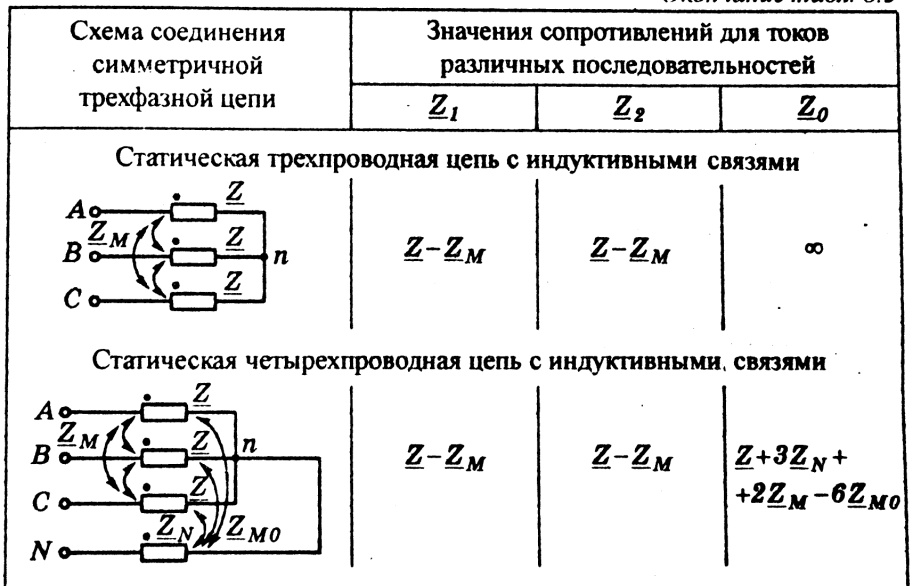

84. Сопротивления 3-х фазной цепи для токов различных последовательностей для случая 4-х проводной цепи при наличии индуктивных связей.
85. Сопротивление 3-х фазной цепи для токов различных последовательностей в линии электропередач, для асинхронных электродвигателей, синхронных генераторов и 3-х стержневых трансформаторов.
Линия электропередач: z1=z2 не =z0
Ассинхронный двигатель: z1>z2
При работе асинхронного двигателя, магнитное поле одной последовательности вращается против направления вращения ротора, почти с удвоенной угловой частотой, при этом в витках ротора, наводится большой ток обратной последовательности, создающий магнитный ток в статоре ЭДС обратной последовательности – небольшой, поэтому значение сопротивления значительно меньше.
Синхронный генератор: z1>z2 , но оба не равны z0
Трансформатор: z1=z2 ,z0=бесконечности
