Источники эдс и источники тока. Реальные и идеальные источники энергии. Их внешние характеристики.
И
сточник
ЭДС (идеальный источник напряжения)
— двухполюсник, напряжение на зажимах
которого постоянно (не зависит от тока
в цепи).
а - идеальный
b - реальный
Характеристики:
,
где:
—
падение напряжения
на внутреннем сопротивлении;
—
падение напряжения
на нагрузке.
При
коротком замыкании (
):
,
т.е. вся мощность источника энергии
рассеивается на его внутреннем
сопротивлении. В этом случае ток
будет
максимальным для данного источника
ЭДС. Зная напряжение холостого хода и
ток короткого замыкания, можно вычислить
внутреннее сопротивление источника
напряжения:
Исто́чник
то́ка —
двухполюсник, который создаёт ток
, не зависящий от сопротивления нагрузки,
к которой он присоединён.

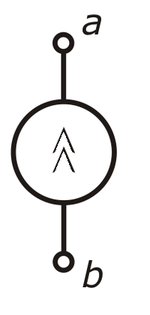

a – обозначение на
схемах
b - идеальный источник
тока
Напряжение на клеммах идеального источника тока зависит только от сопротивления внешней цепи: U=I*R
М
ощность,
отдаваемая источником тока в сеть,
равна:
Реальный
источник,
имеет свое внутреннее сопротивление
.
чем больше внутреннее сопротивление,
тем ближе источник тока к идеальному
(источник ЭДС, наоборот, тем ближе к
идеальному, чем меньше его внутреннее
сопротивление). Реальный источник тока
с внутренним сопротивлением
эквивалентен
реальному источнику ЭДС, имеющему
внутреннее сопротивление
и
ЭДС
Напряжение
на клеммах реального источника тока
равно:
С
ила
тока в цепи равна:
Мощность, отдаваемая реальным источником тока в сеть, равна:
Режимы работы источников электрической энергии ( режим холостого хода, короткого замыкания, согласованный, номинальный)
.
В общем случае ВАХ источника является нелинейной. Она имеет две характерные точки, которые соответствуют:
а
– режиму холостого хода . При
этом режиме присоединенная к источнику
электрическая цепь разомкнута, т. е.
тока в цепи нет
б
– режиму короткого замыкания.
Коротким замыканием (к. з.) называют
такой режим работы источника, когда
его зажимы замкнуты проводником,
сопротивление которого можно считать
равным нулю
Д
ля
большинства источников режим короткого
замыкания (иногда холостого хода)
является недопустимым. Токи и напряжения
источника обычно могут изменяться в
определенных пределах, ограниченных
сверху значениями, соответствующими
номинальному режиму (режиму,
при котором изготовитель гарантирует
наилучшие условия его эксплуатации в
отношении экономичности и долговечности
срока службы). Это позволяет в ряде
случаев для упрощения расчетов
аппроксимировать нелинейную ВАХ на
рабочем участке m-n
прямой, положение которой определяется
рабочими интервалами изменения
напряжения и тока. Следует отметить,
что многие источники (гальванические
элементы, аккумуляторы) имеют линейные
ВАХ.
П
рямая
2 на рисунке описывается линейным
уравнением (1) , где:
-
напряжение холостого хода (напряжение
на зажимах источника при отключенной
нагрузке) - внутреннее
сопротивление источника.
У
равнение

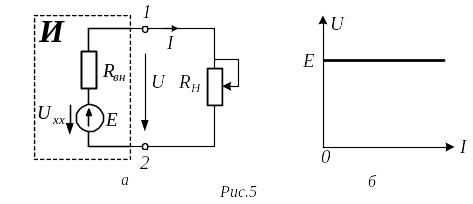

(1) позволяет составить последовательную
схему замещения источника (см. рис.
5,а). На ней не зависит от тока источника,
следовательно, ему соответствует ВАХ
на рис. 5,б. На основании (1) у такого
источника . Отметим, что направления
ЭДС и напряжения на зажимах источника
противоположны.
Если ВАХ источника линейна, то для определения параметров его схемы замещения необходимо провести замеры напряжения и тока для двух любых режимов его работы.
С
уществует
также параллельная схема замещения
источника. Для ее описания разделим
левую и правую части соотношения (1) на
. В результате получим:
или или
(2)
г
де
, - внутренняя
проводимость источника.
Уравнению (2) соответствует схема замещения источника на рис. 6,а.
Отметим,
что в расчетном плане при выполнении
условия
последовательная
и параллельная схемы замещения источника
являются эквивалентными. Однако в
энергетическом отношении они различны,
поскольку в режиме холостого хода для
последовательной схемы замещения
мощность равна нулю, а для параллельной
– нет.
К
роме
отмеченных режимов функционирования
источника, на практике важное значение
имеет согласованный режим
работы, при котором нагрузкой RН
от источника потребляется максимальная
мощность: условие
согласованного режима:
