32. Схемы терморегулирования, термостат, водяной насос.
В настоящий момент применяют следующие схемы терморегулирования.

Схема перепуска Способ обвода
Способ обвода чаще применяется для охлаждения масла.
Р
егулирующее
устройство (РУ) реализуется конструкциями
термостатов, работающими в автоматическом
режиме (т.е. без участия человека). До

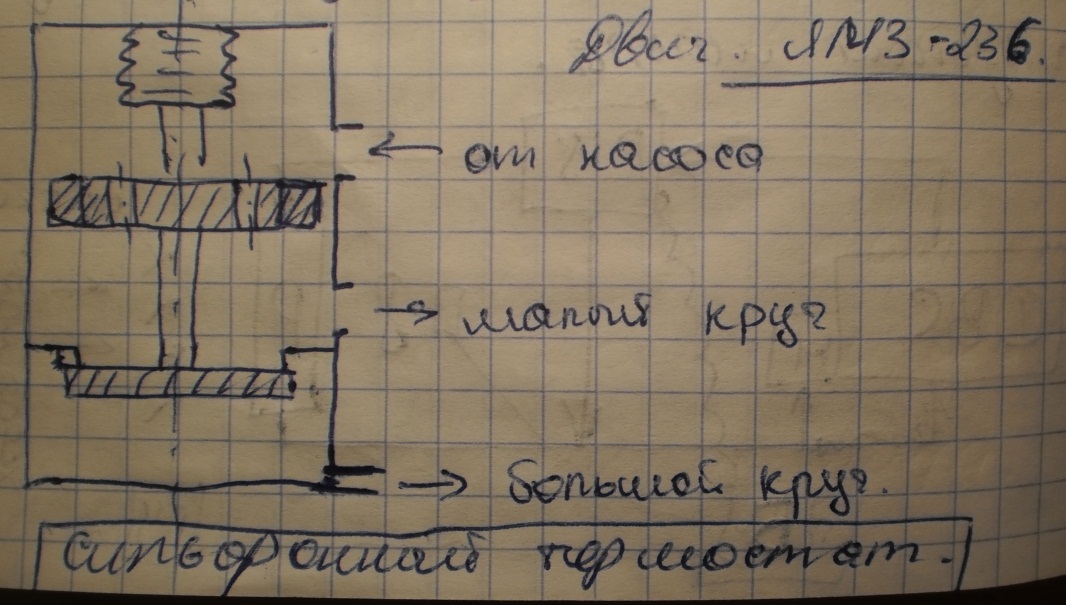

недавнего времени применялись сильфонные
термостаты. Сильфон (гафрированный
тонкостенный латунный баллончик)
заполнялся легкоиспаряющейся жидкостью
(2/3 дистиллированной воды + 1/3 этилового
спирта). При повышении температуры
охлаждающей жидкости, увеличивается
объем сильфона и при этом перемещаются
клапаны обеспечивающие циркуляцию
жидкости по малому и большому кругу
циркуляции (Двигатель ЯМЗ-236).

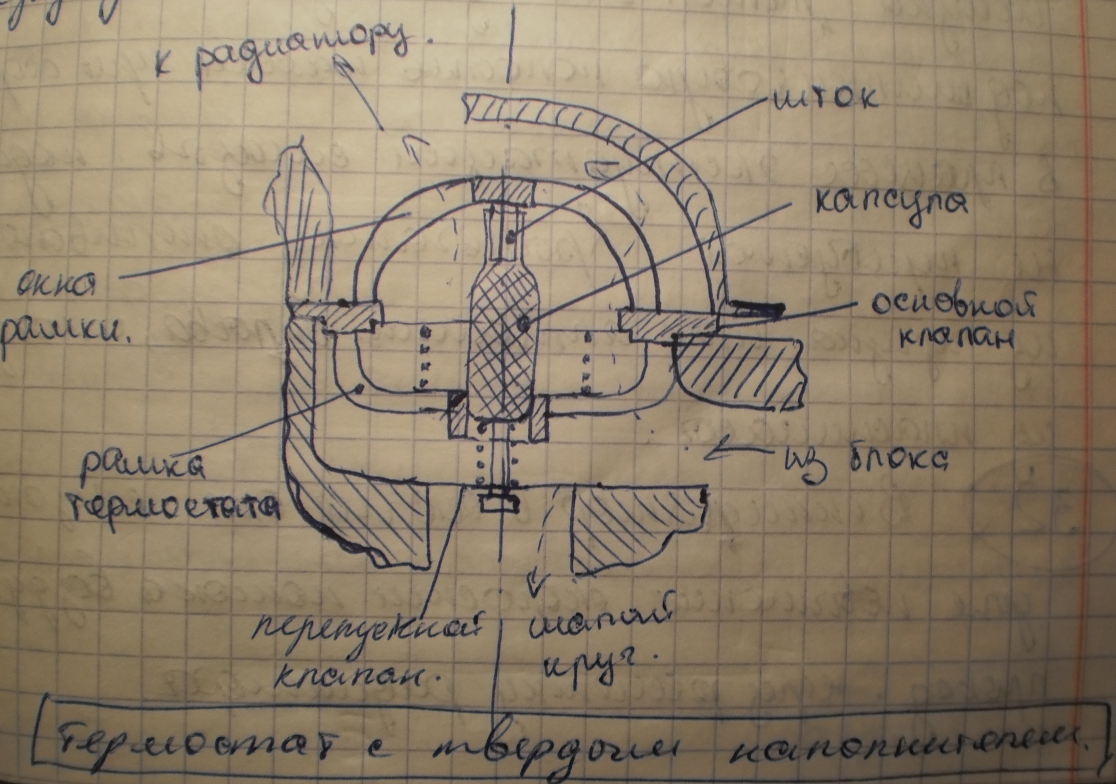

В современных двигателях применяют термостаты с твердым наполнителем (КАМАЗ, ВАЗ, УМЗ). Они состоят из капсулы, заполненной активной массой (кристаллический воск, медные опилки, церезин). Капсула связана со штоком. При расширении активной массы, шток отжимает капсулу, связанную с клапанами и организует циркуляцию охлаждающей жидкости по малому и большому кругу.
К
числу достоинств относят его способность
развивать большие усилия для перемещения
рабочих органов. Для удаления воздуха
из рубашки охлаждения в клапане термостата
делают небольшие дренажные отверстия.
Водяные насосы в системе охлаждения
бывают центробежного типа. Крыльчатка
центробежного насоса монтируется на
одном валике с вентилятором. Смазка
«Литон-24» закладывается в подшипниковую
полость насоса при сборке. В процессе
эксплуатации смазывать подшипники не
требуется. Крыльчатку отливают из чугуна
или алюминиевого сплава, иногда из
пластмассы.
33. Схемы инжекторной топливоподачи, топливоподкачивающий насос.
Injection – впрыск
Injection type engine – дизель
Injector – форсунка
Впрыск топлива может осуществляться прямо в камеру сгорания (дизелт, бензин) или во впускной трубопровод (бензин).
Топливная аппаратура на дизельном двигателе обеспечивает подачу топлива в цилиндр и распыление по объему камеры сгорания. Своевременность подачи оценивается углом опережения впрыска топлива (УОВТ). УОВТ – угол, выражающийся в градусах ПКВ от момента впрыска топлива в цилиндр и до прихода поршня в ВМТ. Количество впрыскиваемого топлива оценивают цикловой подачей.
В настоящее время на дизелях используют следующие типы топливоподкачивающей аппаратуры:
- разделенная – насос высокого давления и форсунка разделены (ЯМЗ-236, Д-240, Д-245);
-неразделенная – насос и форсунка конструктивно объединены (насос-форсунка);
- мехатронная – ТНВД и форсунка разделены, но управление тепловой подачи осуществляет ЭБУ;
- аккумуляторная – распределяемая функция ТНВД отсутствует, ЭБУ обеспечивает УОВТ и цикловую подачу.

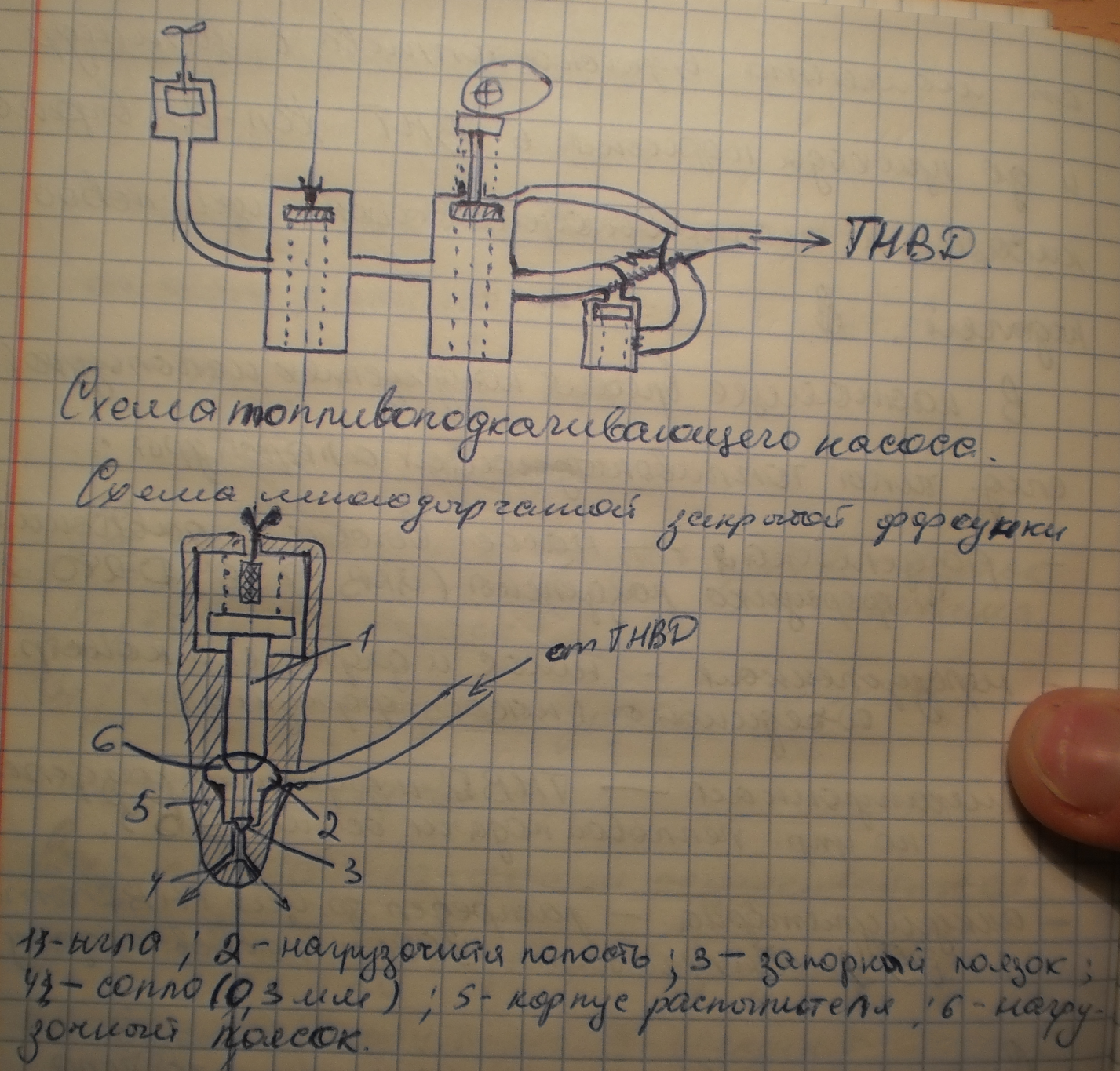

Схема топливоподачи разделенного типа
ФГО – фильтр грубой очистки
ТПН – топливоподкачивающий насос
ФТО – фильтр тонкой очистки
34. Назначение карбюратора, характеристики элементарного и идеального карбюратора.
В
настоящее время среди выпускаемых в
мире автомобилей есть до 8% двигателей
с карбюраторами (внешнее смесеобразование).
Карбюратор приготавливает бензино-воздушную
смесь для подачи ее в камеру сгорания.
Качество бензино-воздушной смеси
оценивается коэффициентом избытка
воздуха
где
– расход воздуха, м3/ч
– расход топлива, кг/ч
– теоретически необходимое количество
воздуха для полного сгорания одного
кг топлива, м3/кг
– стехиометрическая
смесь
– богатая смесь (топлива много воздуха мало)
– бедная смесь (топлива мало воздуха много)
Карбюраторные
ДВС
Дизельные
ДВС
Бензиновые ДВС с впрыском и ЭСУД:
- основные режимы -
-
–
-
–
В настоящее время производят двигателя примерно в таких количествах: 8% – карбюраторные, 16% – дизельные, 76% – с впрыском бензина.
