16. О программных средствах для компьютерного моделирования устройств свч
В настоящее время процесс проектирования любых электронных устройств обязательно включает в себя использование моделирующих программ. После приближенного предварительного расчета устройство в виде принципиальной схемы или конструкции (печатная плата с навесными элементами, двумерная или трехмерная структура из металла или диэлектрика) анализируется с помощью той или иной программы, в зависимости от вида устройства. Для анализа объемных структур используются программы, решающие уравнения Максвелла и определяющие электромагнитное поле в области пространства, в котором расположена структура. По известному полю можно найти токи на поверхности структуры и определить ее матрицу рассеяния (МР), если структура имеет порты. Среди таких программ наибольшую известность приобрели HFSS (High Frequency Structure Simulator) и Microwave Studio. В HFSS уравнения Максвелла решаются методом конечных элементов (Finite Element Method) – FEM. Найденные поля позволяют найти все характеристики устройства. Эта программа позволяет моделировать антенны, устройства на основе разных ЛП (в том числе волноводных). Определенные в процессе моделирования МР позволяют использовать это устройство в других программах. Пакет Microwave Studio обладает примерно теми же возможностями.

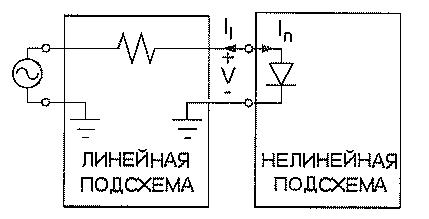

Для моделирования двумерных устройств СВЧ (интегральные и гибридные микросхемы, устройства на основе микрополосковых ЛП, плоские антенны) используются программы позволяющие анализировать также и нелинейные устройства, как на уровне принципиальной схемы, так и на уровне готовой конструкции. Наиболее известной программой такого рода является AWR Design Environment фирмы AWR. Это интегрированный пакет программ для разработки устройств СВЧ. В него входят модули Voltaire LS (линейное моделирование в частотной области), Voltaire XL (нелинейное моделирование методом гармонического баланса и моделирование схем с незначительной нелинейностью методом рядов Вольтерра), модуль EM Sight для электромагнитного моделирования плоских многослойных структур. Имеется также модуль VSS (Visual System Simulator) для моделирования систем связи.

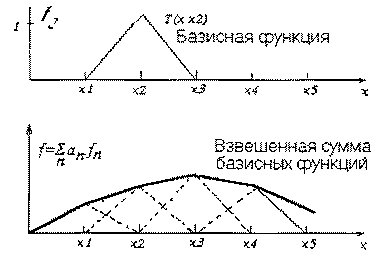

Для определения МР плоской структуры в модуле EM Sight используется метод моментов, в котором токи, текущие по проводникам структуры, представляются в виде суммы двумерных базисных функций (в виде прямоугольников или «крышевых» функций: рис. 16. 1 и рис. 16. 2 ). Каждая из них имеет коэффициент, определяющий ее вклад. Поверхности разбиваются на ячейки в которых находятся базисные функции (БФ). Интегральное уравнение для тока на проводящих поверхностях имеет вид:
Рис. 16. 1
.
Здесь
внешняя нормаль к проводящей поверхности,
Рис. 16. 2
,
координата
точки, в которой происходит интегрирование,
функция
Грина ячейки (прямоугольной площадки),
поверхностная
плотность тока,
поверхностный
импеданс проводника. Так как
представляется
взвешенной суммой БФ, которые легко
интегрируются, интеграл превращается
в сумму неизвестных коэффициентов при
БФ. Для каждого проводника получается
система алгебраических уравнений
относительно этих неизвестных. Решение
этих уравнений позволяет определить
распределение токов на проводниках,
что определяет МР устройства.
Рис. 16. 3
