3. Ржг2-02 "Берест-1"

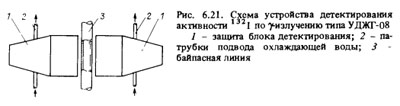

Прибор РЖГ2-02 ”Берест-1” предназначен для селективного (выборного) измерения активности одного из реперных радионуклидов в теплоносителе первого контура. Этот изотоп иода является удобным индикатором состояния активной зоны реактора. Детектором является устройство УДЖГ-08Р (рис. 6.21). Селективный контроль активности осуществляется с помощью регистрации каскадного γ-излучения, возникающего при β-распаде. Это излучение представляет собой два γ-кванта с энергиями 0,667 и 0,772 МэВ, испускаемые одновременно в противоположные стороны, выходы которых на распад составляют 98,5 и 76% соответственно.
Метод эксплуатации прибора РЖГ2-02 ”Берест-1” для селективного контроля активности 132I в теплоносителе первого контура АЭС с ВВЭР показал, что даже на стабильном уровне мощности реактора удельная активность 112I может изменяться в несколько раз. Поэтому прибор ”Берест-1” необходим также для правильного выбора момента отбора проб для периодического КГО твэлов, соответствующего стабильному выходу продуктов деления из-под оболочек твэла, так как расчетные значения активности реперных радионуклидов вычислены при условии постоянной их утечки через дефект.
4. Устройство уджг-08р
Устройство УДЖГ-08Р имеет два сцинтилляционных блока детектирования БДЭГ-01Р, которые размещены по разные стороны от байпасного трубопровода, отводящего теплоноситель после прохождения катионо-обменного фильтра системы водоочистки (СВО). Такая схема контроля позволяет снизить фон, создаваемый другими радионуклидами, присутствующими в теплоносителе в форме катионов (24Na, 60Со,56Мn,138Cs) и испускающими каскадные кванты. Электрические импульсы от каждого из блоков детектирования поступают на два дифференциальных дискриминатора в промежуточном блоке БМ-06Р. Одна пара дискриминаторов настроена на энергию квантов каскадного излучения132I. После дискриминатора импульсы поступают на схему совпадений от двух квантов. Вторая пара дискриминаторов со схемой совпадений регистрирует импульсы от γ-квантов с более высокой энергией, чем у 1321. Это позволяет дополнительно уменьшить фон от каскадного γ-излучения других нуклидов, находящихся в теплоносителе. Для снижения фона случайных совпадений устройство имеет защиту из свинца, а встроенные в защиту холодильники обеспечивают стабильный температурный режим.
Чувствительность прибора [диапазон регистрации 10в-5 — 10в-2 Ки/л (3,7•10в5 — 3,7•10в8 Бк/кг)] зависит от измеряемого объема теплоносителя, равного 10в-2 м3, при диаметре байпасного трубопровода 25 мм и сцинтилляционными блоками на основе кристаллов NaІ(Tl) размером 25х25 мм с фотоумножителем ФЭУ-35.
5. Удин-02р
Устройство непрерывного контроля плотности потока запаздывающих нейтронов.
Устройство детектирования УДИН-02Р предназначено для измерения плотности потока запаздывающих нейтронов от технологических трубопроводов.
УДИН-02Р рассчитано на размещение на расширительной трубке Ø108 х 9 мм. УДИН-02Р, которое состоит из двух блоков детектирования (УДИН-01Р) на основе газоразрядного счётчика тепловых нейтронов СНМ-32, заполненного газом BF3.
Блоки детектирования размещены в стальных полых корпусах, охватывающих трубопровод с теплоносителем. Через корпуса циркулирует охлаждающая вода.
Испускаемые нейтроны замедляются парафиновым замедлителем и охлаждающей водой до тепловых и регистрируются счётчиками СНМ-32. Для устранения внешнего фона тепловых нейтронов корпуса с блоками детектирования помещены в кадмиевые экраны. Пределы измерения 104 -107 н/с· см2.
Недостатком устройства УДИН-02Р является то, что ресурса счётчиков не хватает на весь период работы реактора от перегрузки до перегрузки.
Таким образом, непрерывный контроль герметичности оболочек твэлов осуществляют, регистрируя активность продуктов деления в теплоносителе и поток запаздывающих нейтронов.
Устройство может применяться со стандартной электронно-физической аппаратурой на объектах с атомными энергетическими установками, а также на других объектах, связанных с получением, переработкой, хранением и использованием радиоактивных материалов.
Литература
1. Методы контроля герметичности оболочек тепловыделяющихся элементов. ГОСТ 28506-90. - М.: Изд-во стандартов, 1990.
2. Ломакин С.С. Ядерно-физические методы диагностики и контроля активных зон реакторов АЭС.-М.: Энергоатомиздат, 1986.
3. www.aes.bezkz.su
