5. Технические средства проведения кго твэЛов
Акрб "Сейвал"
Система радиационного контроля (РК) предназначена для получения, обработки и представления измерительной информации о радиационной обстановке на АЭС и дозах облучения персонала, а также о радиационных параметрах технологических сред и о состоянии защитных барьеров на пути распространения радионуклидов, образующихся при делении ядерного топлива.
В соответствии с этим систему радиационного контроля можно разделить на две подсистемы радиационного дозиметрического контроля (РДК) и радиационного технологического контроля (РТК). Иногда из системы РК выделяют отдельно подсистему радиационного контроля окружающей среды (РКОС), предназначенную для получения информации о состоянии радиационной обстановки в зоне возможного влияния воздушных выбросов и жидких сбросов АЭС (в санитарно-защитной и наблюдаемой зонах) и дозах облучения ограниченной части населения.
Система радиационного контроля включает в себя организационно- методическую и аппаратурную части. Первая предусматривает идеологию проектируемой и разрабатываемой системы РК, вторая — ее техническую реализацию.
Аппаратурная часть системы радиационного контроля является одним из основных технических средств обеспечения радиационной безопасности при эксплуатации АЭС. По этой причине ее называют еще комплексом аппаратуры контроля радиационной безопасности (АКРБ).
Из таких комплексов в настоящее время наибольшую известность и распространение получили АКРБ "Сейвал" и "Горбач", разработанные специально для АЭС с ВВЭР и РБМК соответственно. До их разработки на АЭС в качестве АКРБ широко использовалась многоканальная установка "Система".

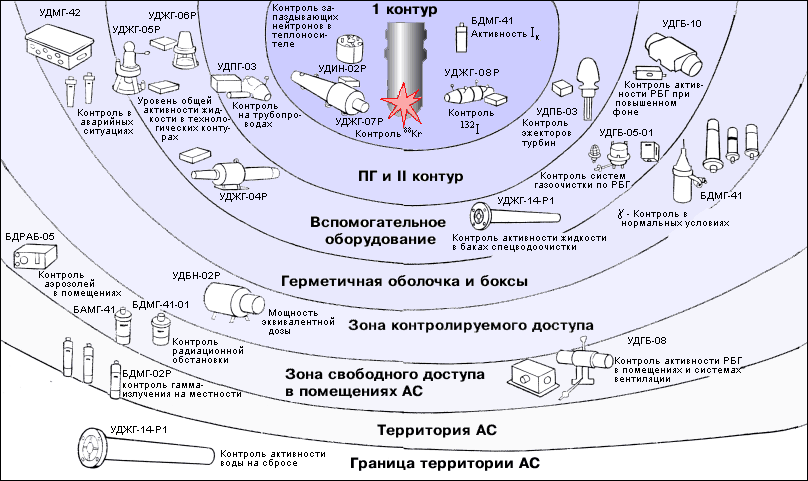

Основой комплексов АКРБ "Сейвал" и "Горбач" является централизовать информационно-измерительная система радиационного контроля (ЦИИСРК) или централизованная система контроля радиационной безопасности. Она, как и установка "Система", устанавливается на щите радиационного контроля (щит РК) и предназначена для осуществления непрерывного дистанционного дозиметрического и радиационного технологического контроля. Кроме нее в состав комплекса АКРБ "Сейвал" входит ряд приборов и установок дозиметрического и радиационного технологического контроля.
Уджг-07р

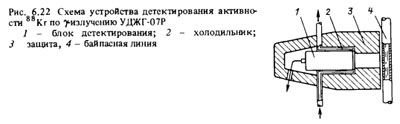

Прибор для контроля 88Кr в теплоносителе имеет устройство УДЖГ-07Р для селективного детектирования интенсивности γ-квантов 88Kr с энергией 2,4 МэВ и выходом 35%. Оно состоит из сцинтилляционного блока детектирования γ-квантов с кристаллом NaI(Tl) размером 63х63 мм, промежуточного блока БМ-04Р1, свинцовой защиты и коллиматора и размещается на байпасной линии, отбирающей теплоноситель после катионо- и анионообменных фильтров системы СВO (рис. 6.22). Такая схема включения позволяет уменьшить фон от γ-излучения радионуклидов, находящихся в теплоносителе в форме катионов и анионов. Встроенный в защиту холодильник обеспечивает стабильный температурный режим работы устройства.
Электрические импульсы от блока детектирования усиливаются и поступают на два дифференциальных дискриминатора. Один из них настроен на регистрацию импульсов γ-излучения с энергией 2,4 МэВ, а другой регистрирует импульсы, соответствующие γ-излучению с более высокой энергией. Это позволяет частично компенсировать фон от внешнего γ-излучения и высокоэнергетического γ-излучения радионуклидов, находящихся в теплоносителе. Чувствительность УДЖГ-07Р составляет 9•10в10 имп•м3/(с•Бк), диапазон регистрации 10в-5 — 10в-2 Ки/л (3,7•10в5 - 3,7•10в8 Бк/кг).
