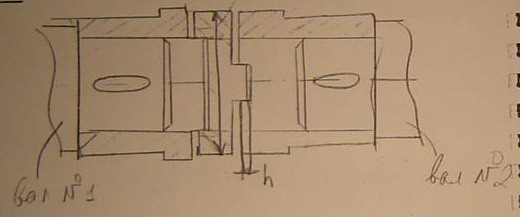

65) Кулачково-дисковая жёсткая компенсирующая муфта(крестовая или муфта Ольдгема). Критерий работоспособности.

Состоит из двух полумуфт и плавающего диска. На фланцах полумуфт предусмотрены по одному диаметральному пазу, а на диске - по одному выступу (кулачку) с каждой стороны, которые расположены под углом 90 . Имеется ГОСТ на эти муфты.( ГОСТ 20720-81 на диаметр валов от 16 до 150мм).

Критерием работоспособности является износостойкость рабочих граней кулачков.

66)Зубчатая муфта. Критерий работоспособности. Виды несоосностей.

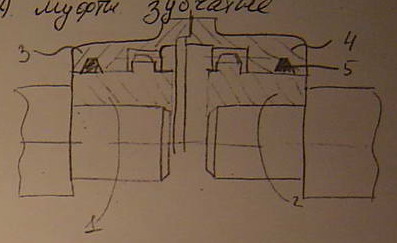

1,2-полумуфты с наружными зубьями.

3,4-обоймы с внутренними зубьями.

5-войлочное уплотнение.

Имеется ГОСТ 5006-83

Компенсируют все виды несоосности валов. Расчётным моментом для всех видов муфт является Т_муфты = К Т_ном., где К =1,1..1,5- коэффициент динамичности (для транспортеров), Тном. – передаваемый момент между валами.

Основным критерием работоспособности является износ зубьев. Для его уменьшения в обойму заливают жидкое масло ηм = 0,989…0,995

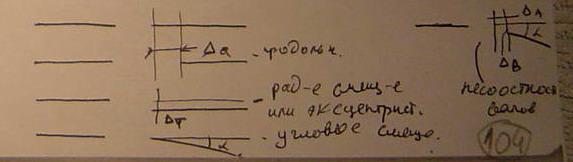

Виды несоосностей валов из-за погрешностей изготовления и монтажа:

Если компенсация несоосности валов достигается за счет практически жестких деталей – жесткие компенсирующие муфты; если за счет упругих деталей – упругие компенсирующие муфты.

67)Упругие муфты: назначение и область применения. Типы упругих элементов. Характеристика упругих муфт. Каким образом упругие муфты компенсируют несоосность валов. Пример конструкции упругой муфты, ее назначение. Методика расчета. Приведите схемы муфт с резиновыми упругими элементами. Достоинства и недостатки этих муфт.

Эти муфты отличаются наличием упругого элемента (неметаллический – резиновый, полиуретановый; и стальной), являются универсальными, т.к. обладая некоторой крутильной податливостью компенсируют взаимные смещения валов.

Упругие муфты способствуют: 1) смягчению толчков и ударов вращающего момента; 2) защите привода машины от вредных крутильных колебаний; 3) соединению валов, имеющих взаимное смещение.

Основные характеристики упругих муфт.

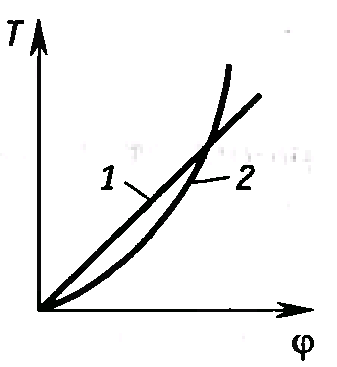

1. Жесткость при кручении:

С=Т/φ при линейной зависимости; С=dT/dφ при нелинейной. Т – вращающий момент; φ – угол взаимного поворота полумуфт.

2. Демпфирующая способность.

Оценивается коэффициентом относительного рассеяния: ψ=А_Д/А_упр.

А_Д – работа, поглощенная за один цикл нагружения муфты переменным моментом; А_упр – работа сил упругой деформации муфты за четверть периода полного колебания.

Схемы упругих муфт с резиновым упругим элементом.

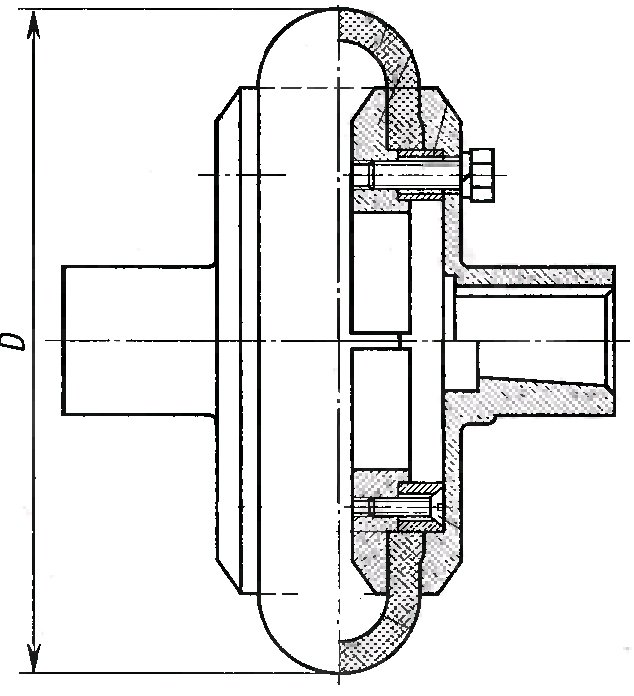

Муфта с упругим элементом в виде внешнего тора.

Благодаря особой форме упругого элемента эта муфта обладает повышенной компенсирующей способностью, т.е. допускает значительные взаимные смещения полумуфт. Недостаток – большой размер диаметра D и появление осевых сил, сближающих полумуфты при вращении муфты.

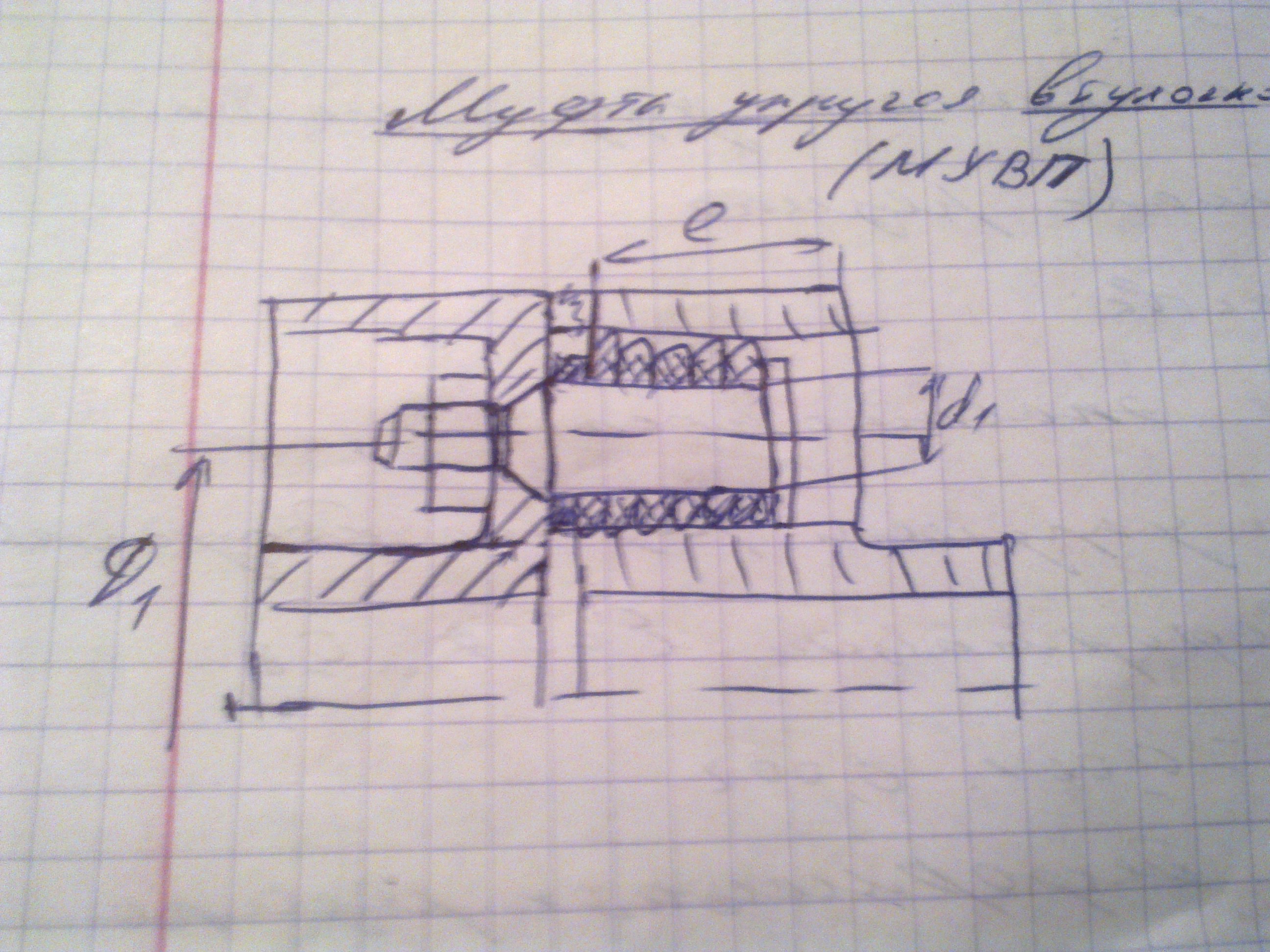

68)Муфта упругая втулочно-пальцевая(мувт)

Палец центрирует по конической поверхности.

Получила наибольшее применение благодаря легкости изготовления и замены резиновых элементов.

σсм = (2Тk) / (d1*l*z*D1)≤[σ]см = 1,8…2МПа
