10. Помехи при работе радиотехнических систем. Эмс. Селекция сигналов.

• Атмосферные помехи

• Промышленные помехи

• Взаимные помехи в работе радиотехнических устройств

• Шумы, обусловленные тепловым движением электронов проводника

• Собственные шумы

• Шумы антенно-фидерного тракта

• Излучение земной поверхности

• Шумы космического происхождения

• Умышленные помехи

–на выходе приемника, ,

– полоса пропускания приемника, – коэффициент шума приемника (= 1 для идеального приемника)

Организация работы радиоэлектронных средств называется электромагнитной совместимостью. (ЭМС)

ЭМС - способность технических средств одновременно функционировать в реальных условиях эксплуатации с требуемым качеством при воздействии на них непреднамеренных электромагнитных помех и не создавать недопустимых электромагнитных помех другим техническим средствам.

Селекция сигнала:

1. Частотная селекция – каждое радиосредство работает на выделенной ему частоте.

2. Пространственная селекция – допускается работа радиосредств на совпадающих частотах при значительном их территориальном разбросе.

3. Территориальный разнос – за счет использования направленных антенн.

4. Поляризационная селекция – используется ортогональная поляризация.

11. Характеристики каналов связи:

Канал связи — система технических средств и среда распространения сигналов для передачи сообщений от источника к получателю (и наоборот).

- ширина полосы пропускания (эффективно передаваемая полоса чатсот, граничные частоты полосы определяются на уровне 8,7 дБ относительно затухания на частоте измерительного сигнала);

- уровни передачи (оценка количественных соотношений между мощностями в канале передачи, даётся в относительных единицах, выраженных в логарифмической форме: [дБ], т.о. 1 дБ соответствует изменению примерно в 1,26 раза, пример: увеличение мощности в 2 раза означает её рост на 3 дБ, уменьшение в два раза – на -3 дБ);

- динамический диапазон ( );

- диаграмма уровней – график, показывающий распределение уровней передачи вдоль тракта;

- АЧХ, ФЧХ;

- частость ошибок за единицу времени.

Псофометрический и визометрический фильтры.

Псофометрическая кривая характеризует чувствительность человеческого уха к колебаниям различных частот, максимальная чувствительность находится на чатсоте 800 Гц. Мощность помех, прошедших через псофометрический фильтр, называется взвешенной:

, где F1-2 – граничные частоты полосы пропускания канала, G(F) – энергетический спектр помех и шумов, K(F) – коэффициент передачи фильтра, R – сопротивление измерительного прибора, согласованного с фильтром.

Визиометрическая кривая учитывает чувствительность глаза к различным частотам. При расчёте мощностей для обоих фильтров часто используют взвешивающие коэффициенты.

.

12. Антенны:

Антенна — устройство для излучения и/или приёма электромагнитных волн путём прямого преобразования электрического тока в излучение (при передаче) или излучения в электрический ток (при приёме).

Параметры антенны:

- диаграмма направленностей (зависимость излучаемой мощности от направления);

полярная система координат

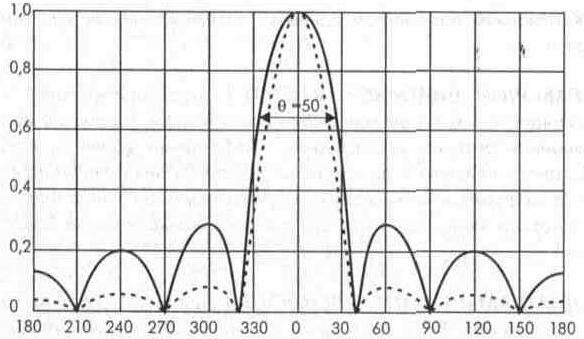

декартова система координат

- КНД (коэффициент направленного действия) - характеризует направленные свойства антенн и представляет собой число, показывающее, во сколько раз мощность сигнала, принятая антенной, больше мощности, которую примет эталонная антенна (полуволновой вибратор). , S – площадь апертуры антенны;

- КПД антенны (в режиме передачи) — отношение мощности радиоизлучения, создаваемого антенной, к мощности радиочастотного сигнала, подводимого к антенне;

- G (коэффициент усиления антенны): ;

- ширина диаграммы направленности антенны - угол раствора (ширина) главного лепестка, в пределах которого ЭДС, наведенная в антенне электромагнитным полем, спадает до уровня 0,707, или мощность, спадающая до уровня 0,5 от максимальной. По ширине главного лепестка судят о направленных свойствах антенны. Чем эта ширина меньше, тем больше направленность антенны;

- входное сопротивление (комплексное) - характеризует ее импедансные свойства в точке питания (в месте подсоединения фидера) и равно отношению напряжения к току на входе фидера. В общем случае входное сопротивление антенны Zвх содержит резистивную Rвх и реактивную Хвх (емкостную или индуктивную) составляющие: Zвx = Rвx + Хвх.

Чем меньше реактивная составляющая Хвх и чем ближе Rвx к волновому сопротивлению фидера линии, тем лучше антенна согласована. Невыполнение условия согласования приводит к появлению многократных отражений сигналов в антенном фидере, проявляющихся в виде повторных, сдвинутых по горизонтали изображений на экране телевизора и частичной потере мощности принимаемых сигналов в фидере.
