1. Линия радиосвязи и её основные элементы. Диапазоны частот, используемые в радиосвязи.

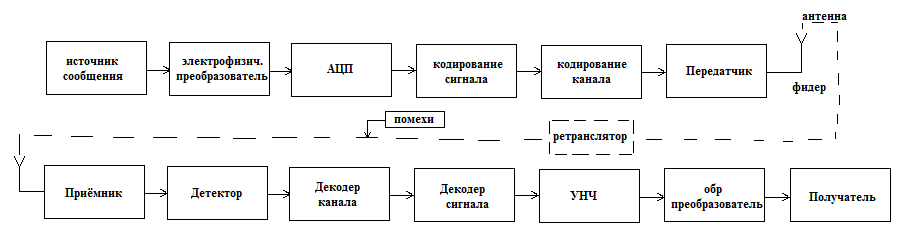

Линия радиосвязи - антенно-фидерные устройства и физическая среда, обеспечивающие в совокупности

передачу радиосигналов; составная часть канала радиосвязи.

АЦП – преобразует аналоговый сигнал в цифровой.

Передатчик (включается в себя модулятор, выходное устройство) – преобразует НЧ сигнал в ВЧ, изменяя какой-либо из параметров переносчика в соответствии с модулирующим сигналом, поступающим от кодера. Выходное устройство согласует параметры модулятора с параметрами линии связи.

Радиоантенна предназначена для преобразования движения зарядов в ней в электромагнитные волны.

Фидер необходим для передачи мощности электромагнитного излучения с выхода передатчика.

Приёмник – преобразует ВЧ сигнал в НЧ.

Детектор – сигнал на выходе демодулятора примерно соответствует тому, что было на входе модулятора.

Декодер – осуществляет преобразование кодовых комбинаций в последовательность сообщений, удобных для получателя.

УНЧ (усилитель низкой частоты) -

№ диапазона	Диапазон частот	Наименование частот
4	3…30 кГц	ОНЧ очень низкие
5	30…300 кГц	НЧ низкие
6	300…3000 кГц	СЧ средние
7	3…30 МГц	ВЧ высокие
8	30…300 МГц	ОВУ очень высокие
9	300…3000 МГц	УВЧ ультравысокие
10	3…30 ГГц	СВЧ сверхвысокие
11	30…300 ГГц	КВЧ крайне высокие
12	300…3000 ГГц	ГВЧ гипервысокие

2. Регламент радиосвязи, службы радиосвязи, диапазоны волн.

Регламент радиосвязи - основной международный документ, определяющий использование радиоспектра и условия работы различных радиосредств.

В Регламенте радиосвязи выделяются: фиксированная служба радиосвязи между определенными пунктами; радиовещательная служба, передачи которой предназначены для непосредственного приема населением; подвижная служба между станциями; радиоопределение, к которой относят радионавигационную, радиолокационную службы и др.

№ диапазона	Длина волны	Наименование волн
4	100…10 км	Мириаметровые
5	10…1 км	Километровые
6	1000…100 м	Гектометровые
7	100…10 м	Декаметровые
8	10…1 м	Метровые
9	100…10 см	Дециметровые
10	10…1 см	Сантиметровые
11	10…1мм	Миллиметровые
12	1…0,1 мм	Децимиллиметровые

3. Основные закономерности распространения радиоволн в свободном и околоземном пространстве.

Физическим свойством атмосферы и земли является диэлектрическая проницаемость и проводимость. Чем выше проводимость, тем меньше потребляется энергия радиоволн.

Влияние атмосферы заключается в преломлении и отражении радиоволн. Атмосфера простирается до 1000 км.

В зависимости от плотности воздуха различают 3 слоя атмосферы: тропосфера, стратосфера, ионосфера (переход в радиационные полюса земли).

Особенности распространения волн в атмосфере различных диапазонов:

1. поверхностная волна – распространяясь, огибает Землю.

2. небесные волны – прямолинейное распространение.

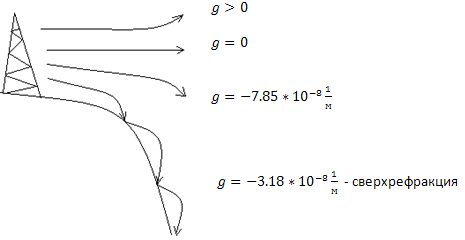

Рефракция (преломление).
