1. Инструменты контроля качества :

• Контрольный листок – инструмент для сбора данных и их автоматического упорядочения для облегчения дальнейшего использования собранной информации.

• Стратификация (расслоение) – инструмент, позволяющий произвести селекцию данных в соответствии с различными факторами.

• Гистограмма – инструмент, позволяющий зрительно оценить распределение статистических данных, сгруппированных по частоте попадания данных в определенный (заранее заданный) интервал.

• Анализ Парето - инструмент, позволяющий объективно представить и выявить основные факторы, влияющие на исследуемую проблему и распределить усилия для ее решения.

• Диаграмма Исикавы – инструмент, который позволяет выявить наиболее существенные факторы (причины), влияющие на конечный результат (следствие).

• Диаграмма разброса – инструмент, позволяющий определить вид и тесноту связи двух рассматриваемых параметров процесса.

• Контрольная карта – инструмент, позволяющий отслеживать ход протекания процесса и воздействовать на него (с помощью соответствующей обратной связи), предупреждая его отклонения от предъявленных к процессу требований.

2. Инструменты управления качеством:

Диаграмма сродства

Диаграмма сродства (KJ-метод) – инструмент, используемый для выявления основных нарушений процесса, а также возможностей его улучшения, путем объединения родственных данных. Методика построения: Выберете проблему или тему, которая требует решения или улучшения. Соберите данные по выбранной теме. Запишите каждую идею на отдельной карточке. Перемешайте карточки и расположите их в случайном порядке на столе. Сгруппируйте взаимосвязанные карточки. Группировку можно выполнить следующим образом: найдите карточки, которые кажутся вам взаимосвязанными (родственными) и сложите их вместе. Затем еще раз. Эти действия следует выполнять до тех пор, пока все данные не будут собраны в предварительные группы родственных данных. Определите направленность каждой группы данных. Выберете из имеющихся карточек или придумайте и запишите на новой карточке заголовок, отражающий выявленную направленность для каждой группы. Карточки с заголовками поместите поверх карточек, составляющих группы. Перенесите полученные данные с карточек на бумагу в виде диаграммы:

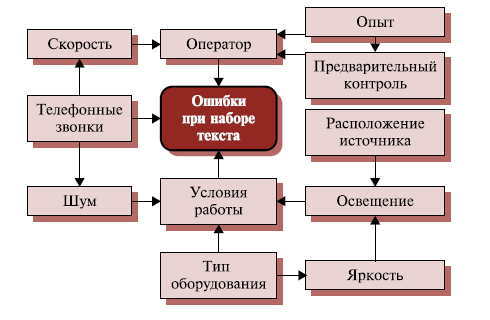

Диаграмма связей

Правила построения диаграммы связей

1. Каждую проблему записать на карточке. В центре листа следует расположить карточку с формулировкой проблемы, которую необходимо разрешить, выделив ее каким-либо образом. Далее на этом же листе необходимо разместить основные причины, влияющие на результат. Родственные причины следует размещать рядом друг с другом.

2. Затем следует выявить связи между причинами и результатами, задавая вопрос: "Имеется ли между этими двумя событиями связь?" Если имеется, то следует уточнить: "Почему это событие является причиной возникновения другого события?"

3. При рассмотрении проблемы, имеющей большое число причин, следует сначала установить связи между родственными причинами. В случае, когда причин, вызывающих проблему не так много, связи между всеми причинами и формулировкой проблемы рассматриваются в произвольной последовательности.

4. Все выявленные связи обозначить стрелками, показывая направление влияния.

5. После выявления взаимосвязей между всеми событиями, подсчитывается число стрелок, исходящих из каждого и входящих в каждое событие.

Событие с наибольшим числом исходящих стрелок является исходным. Обычно выделяют два или три исходных события и решают, на каком из них следует сконцентрировать усилия в первую очередь. При этом учитываются различные факторы, например, имеющиеся ограничения, ресурсы, опыт.

Древовидная диаграмма строится следующим образом: 1. Определяется исследуемая проблема. Эта проблема будет являться основанием «ветвей» древовидной диаграммы. Проблему необходимо формулировать ясно и четко, таким образом, чтобы не возникало двоякого толкования формулировки. Если берется формулировка из другого инструмента качества (например, диаграммы сродства), то она должна совпадать с этой формулировкой. 2. Устанавливаются причины, которые приводят к возникновению рассматриваемой проблемы. Для этой цели может применяться метод «мозгового штурма». Если ранее применялась диаграмма сродства или диаграмма связей, то причины берутся из этих диаграмм. Причины размещаются на одном уровне диаграммы. Связь между исследуемой проблемой и причинами первого уровня отображается в виде линий. При выполнении данного шага необходимо проверять обоснованность размещения причин на первом уровне. 3. Каждая из причин первого уровня разбивается на более простые составляющие. Эти элементы будут являться вторым уровнем причин. Далее процесс повторяется до тех пор, пока каждая из причин более высокого уровня может быть детализирована как минимум на две составляющие. 4. Проводится проверка обоснованности размещения причин на соответствующих уровнях детализации для всей диаграммы целиком. Если все причины размещены правильно и обоснованно, то на этом построение древовидной диаграммы завершается.
Преимущества древовидной диаграммы связаны с наглядностью и простотой ее применения и понимания. Кроме того, древовидная диаграмма может легко сочетаться с другими инструментами качества, дополняя их. К недостаткам данного инструмента можно отнести субъективность расположения элементов на том или ином уровне детализации (особенно если выполняется индивидуальная работа).

Сетевой граф — граф, который отражает работы проекта, связи между ними, состояния проект.

Наиболее распространенный тип сетевого графика работ представляет систему кружков и соединяющих их направленных отрезков (стрелок), где стрелки отображают сами работы, а кружки на их концах ("события") - начало или окончание этих работ.

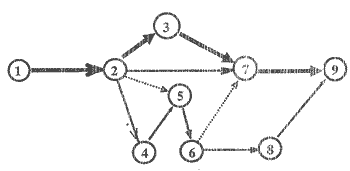

Рисунок показывает упрощенно лишь одну из возможных конфигураций сетевого графика, без данных, характеризующих сами планируемые работы. Фактически на сетевом графике приводится множество сведений о производимых работах. Над каждой стрелкой пишется наименование работы, под стрелкой - продолжительность, этой работы (обычно в днях).

В самих кружках (разделенных на секторы) также содержится информация, смысл которой будет пояснен в дальнейшем. Фрагмент возможного сетевого графика с такими данными представлен на рисунке ниже.

В графике могут использоваться пунктирные стрелки - это так называемые "зависимости" (фиктивные работы), не требующие ни времени, ни ресурсов. Нумерация событий производится примерно в той последовательности, в какой они будут происходить. Начальное событие располагается обычно с левой стороны графика, конечное — с правой.

Последовательность стрелок, в которой начало каждой последующей стрелки совпадает с концом предыдущей, называется путем. Путь обозначается в виде последовательности номеров событий.

Карта технологического процесса.
