Пример расчета комплексных норм выработки и объемов работ при применении в очистном забое индивидуальной крепи

Таблица 4 - Горно-геологические условия работы участка

Параметры горногеологических условий работы участка	Значения параметров
Мощность разрабатываемого пласта, м	1,2
Крупные включения сидерита, колчедана в пласте	Есть
Плотность угля (горной массы), т/м3	1,35
Категория угля по буримости	V
Категория угля по отбойности	III
Угол падения пласта, градусов	6
Устойчивость боковых пород	Устойчивые
Наличие ложной кровли	Есть – 8  мощности пласта
Волнистость почвы пласта	Интенсивная
Категория боковых пород по буримости	XII
Склонность пласта к внезапным выбросам угля и газа	Не склонен
Склонность пласта к самовозгоранию угля	Не склонен

Таблица 5 – Расчет комплексной нормы выработки и расценки

Вид работы и ее механизация	Профессии рабочих	Норма выработки				Объем работ на цикл участка	Количество выходов на цикл уч-ка	Тарифная ставка рабочего, грн/вых	Сумма зарплаты на цикл, грн.
		Ед. изме-рения	По сбор-нику УКНВ	«К» по сборнику УКНВ	Установленная
1	2	3	4	5	6	7	8	9	10
Ремонт ГШО (вручную)	МГВМ ГРОЗ	смен	1 1/6	-	1 1/6	3	3 18	33 28,4	99 511,2
Выемка угля в машиной части лавы (КА-80, «Спутник»)	ВСЕГО МГВМ ГРОЗ	т	19,23 433	0,765	14,7 333	2800	190,47 9 181,47	33 28,4	297 5153,75
Выемка угля в нише у трансп. выработки (СЭР)	ГРОЗ	т	7,6	0,93	7,07	90	12,7	28,4	360,7
Выемка угля в нише у вент. выработки (СЭР)	ГРОЗ	т	7,6	0,93	7,07	207	29,3	28,4	832,1
Работы на сопряжении лавы и транспортной выработки (СЭР)	ГРОЗ	анкер	7,3	-	7,3	60	8,2	28,4	233
Охрана транспортной выработки (вручную): - органная крепь - выкладка БЖБТ - выкладка костров	ГРОЗ	шт шт шт	81,5 7,35 10,39	- - -	81,5 7,35 10,39	48 72 6	0,59 9,8 0,58	28,4 28,4 28,4	16,7 278,32 16,4
Охрана выработки : - органная крепь (вручную) - выкладка бутовой полосы (скрепер)	ГРОЗ	шт м3	81,5 9,42	- -	81,5 9,42	64 108,3	0,79 11,5	28,4 28,4	22,3 326,5
Проведение транспортной выработки (ОМ, ЭБГП, 2ПНБ2)	ПРОХ	м	0,613	0,954	0,585	9,6	16,41	28,4	466
Проведение вентиляционной выработки (ЭБГП, скреперная установка)	ПРОХ	м	0,199	-	0,199	9,6	48,24	28,4	1370
ИТОГО :						3097 т	349,58		9982,97

Исходными данными для расчета таблицы 5 являются:

1. группа рабочих скоростей подачи комбайна 11 (скорость подач комбайна 1,6 м/мин);

2. категория угля по буримости 5, а по отбойности 3;

3. категория породы по буримости – 12.

Поправочные коэффициенты:

• выемка угля в машинной части лавы (процесс 2):

- в пласте есть включения сидерита и колчедана (0,9);

- схема работы комбайна – односторонняя (0,75);

- наличие в пласте ложной кровли 8% от мощности пласта (0,995);

- плотность призабойной индивидуальной крепи 0,24 ст/м² (1,147);

- волнистость почвы - интенсивная (0,993).

Получаю к₂=0,9*0,75*0,995*1,147*0,993=0,765

• выемка угля в нишах (процессы 3 и 4):

- ложная кровля 8 % о мощности пласта (0,943);

- в пласте есть включения сидерита и колчедана (0,988)

Получаю к₃= к₄=0,943*0,988=0,93

• проведение транспортной выработки (процесс 5):

- для выработок с углом наклона до 12⁰ и при погрузке отбитой горной массы машиной непрерывного действия типа 2ПНБ-2 к₅=0,954

Определение объемов работ на цикл

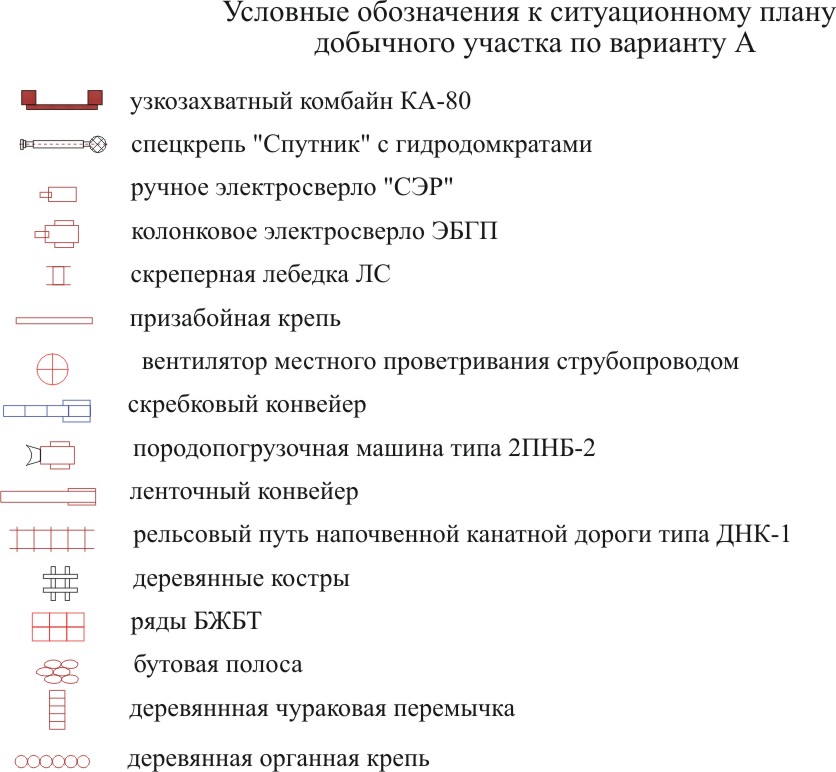

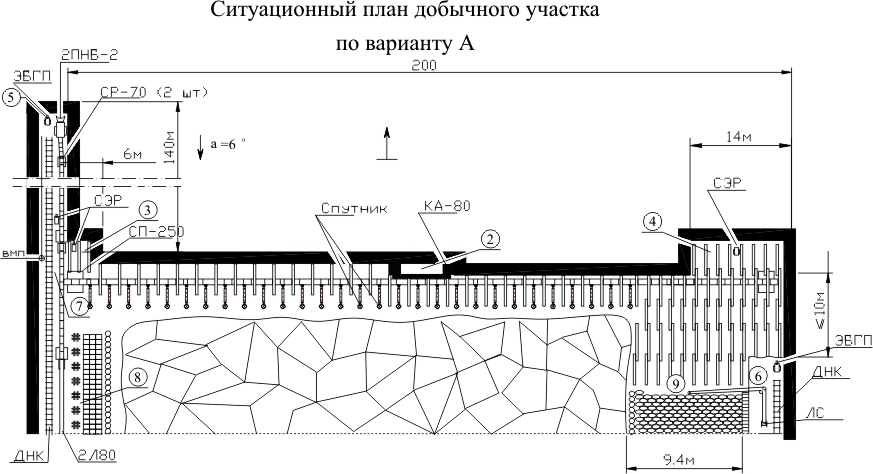

1. Выемка угля комбайном в машинной части лавы определяю по формуле: V=( L – L₁ – L₂)*m_пл*γ*S_м*N, т

где m_пл -мощность пласта, м; γ – плотность угля в массиве, т/м³;

S_м – ширина захвата комбайна, м

N – число циклов рабочего места за один цикл участка.

V=( 200 – 6 – 14)*1,2*1,35*0,8*12=2800, т/цикл

2. Выемка угля в нишах определяю по формуле: V=L_н*m_пл*γ*S_м*N, т

Ниша на сопряжении лавы и транспортной выработки

V=6*1,2*1,35*1,6*6=90, т/цикл,

Ниша на сопряжении лавы и вентиляционной выработки

V=14*1,2*1,35*1,6*6=207, т/цикл.

3. Пробивка деревянной органной крепи V=S_уч n_р/d_ст

где d_ст – диаметр стойки, м; n_р - число рядов органной крепи, шт

В зоне охраны транспортной выработки V=9,6 1/0,2=48 шт, а в зоне охраны вентиляционной выработки V=9,6 1/0,15=64 шт.

4. Выкладка тумб из железобетонных блоков БЖБТ V=S_уч n_р/Н

где n_р – количество рядов БЖБТ; Н – ширина тумбы, 0,4м. V=9,6 3/0,4=72, шт

4. Бутовая полоса V=S_уч*L_БП* m_пл, м³

где L_БП - ширина бутовой полосы, м; V=9,6*9,4*1,2=108,3, м³

5. Установка анкерной крепи V=S_уч n_а/н

где n_а – количество анкеров в сечении, (5 анкеров);

н – расстояние между рядами анкеров, м (0,8)

V=9,6 5/0,8= 60, шт
