1.8.Разряды в несимметричных полях. Эффект полярности
Характерными примерами резко неоднородного несимметричного поля являются поля между иглой и плоскостью, иглой и шаром. В этих полях напряженность поля у электрода с малым радиусом (игла или шар) велика и достаточна для развития ионизационного процесса даже при напряжениях, меньших напряжения возникновения короны. При этом образующийся объемный заряд будет существенно влиять на процесс развития разряда в зависимости от полярности электродов.

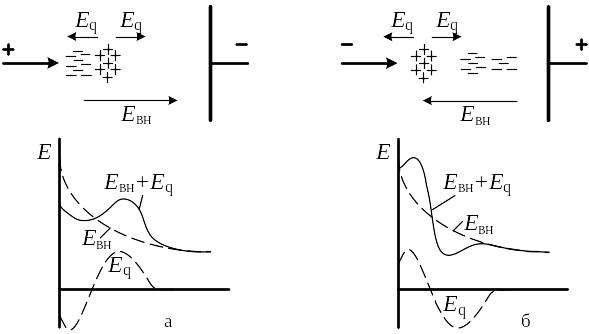

Рис. 1.7 – Развитие разряда в промежутке стержень-плоскость
При положительном
острие (рис. 1.7а) электроны, двигаясь
к острию, совершают ионизацию и образуют
лавину электронов. Положительные ионы
образуют положительный объемный заряд,
медленно перемещающийся к плоскости.
Объемный заряд положительных ионов и
электронов создает собственное
электрическое поле
.
В результате сложения поля объемного
заряда и внешнего электрического поля
,
результирующее поле несколько уменьшается
у острия и увеличивается в объеме между
положительным объемным зарядом и
плоскостью.
При отрицательной полярности иглы (рис. 1.7б), появившиеся у катода электроны образуют лавину, двигающуюся к плоскости. Выйдя из сильного поля острия электроны теряют энергию и перестают производить ионизацию. Часть электронов достигает анода, а часть образует при столкновениях отрицательные ионы. Образующийся у острия объемный положительный заряд усиливает поле у стержня и ослабляет в остальной части пространства.
При положительной полярности стержня и дальнейшем увеличении напряжения лавина электронов возникает в области наибольшей напряженности электрического поля – справа от объемного заряда. Лавина электронов и объемный заряд создают зародыш анодного стримера, заполненный плазмой. Головка стримера имеет избыточный положительный заряд, что усиливает поле и обеспечивает образование новых лавин и прорастание стримера до противоположного электрода – плоскости, т.е. облегчает пробой.
При отрицательной полярности иглы образование лавин начинается между стержнем и объемным зарядом – катодная лавина. Вследствие этого вокруг стержня образуется плазменный слой, который увеличивается с повышением напряжения. Напряженность поля на поверхности слоя растет и начинается образование лавин справа от объемного заряда. Образование катодных стримеров происходит в области с более низкой напряженностью электрического поля, что затрудняет развитие стримера. Скорость их оказывается на порядок ниже, чем скорость положительного стримера при положительной игле. В результате разрядные напряжения при отрицательной игле в 2–2,5 раза выше, чем при положительной. Это и есть проявление эффекта полярности. При небольших промежутках (8–10 см) их электрическая прочность составляет 8–15 кВ/см.
При переменном
электрическом поле эффект полярности
имеет место, если время развития разряда
,
где
–
период волны приложенного напряжения.
Электрическая прочность системы игла-плоскость может быть повышена за счет барьеров (рис. 1.8). В качестве барьеров используют тонкие изолирующие материалы (картон, бумага). При наличии барьера напряженность электрического поля на участке острие-барьер снижается, а на участке барьер-плоскость – возрастает. Поле становится более однородным.
При отрицательной
игле барьер задерживает двигающиеся к
плоскости электроны, которые образуют
на его поверхности отрицательные ионы
и тем самым создается концентрированный
отрицательный заряд. При положительной
и

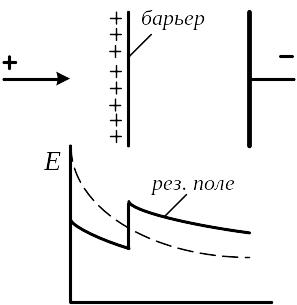

Рис. 1.8
– Барьер
в резконеоднородном поле
Наиболее эффективным
является расположение барьера на
расстоянии
от иглы. В этом случае разрядные напряжения
при положительной игле увеличиваются
более чем в два раза, а при отрицательной
– не уменьшаются. Расположение барьера
у иглы не дает большого эффекта, т.к. при
положительной игле ионы располагаются
на барьере неравномерно, а при отрицательной
– электроны летят с большой скоростью
и проходят через барьер, т.е. отрицательный
заряд не создается.
Для увеличения пробивного напряжения и устранения короны иногда применяют экранирование электродов. Экран представляет собой цилиндр или сферу, соединенную с электродами.
