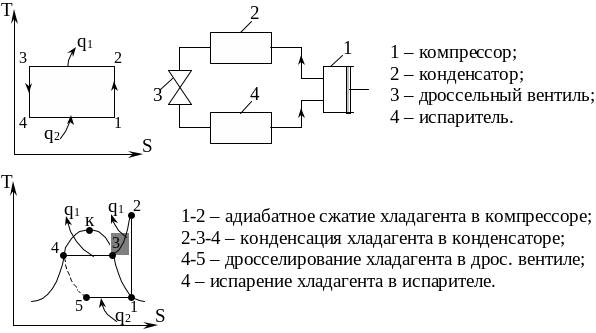

Холодильные установки.

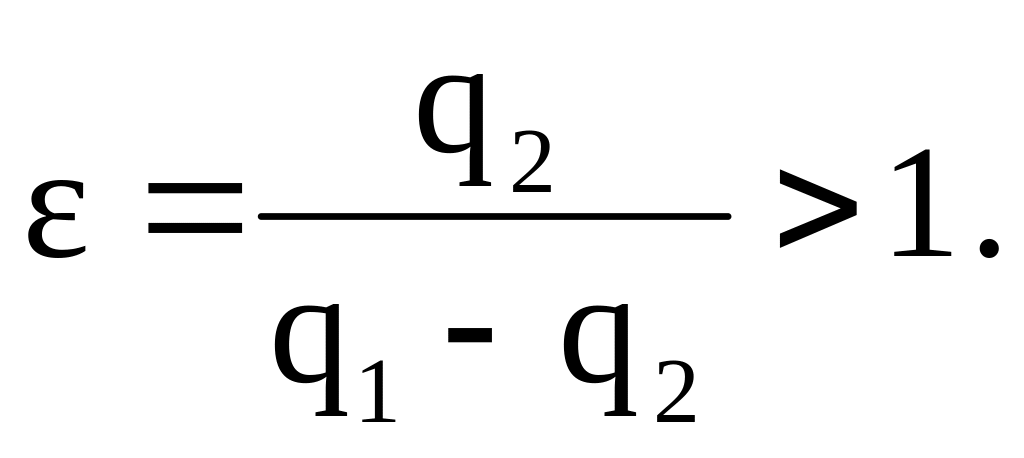

Эффективность холодильной установки оценивается холодильным коэффициентом:

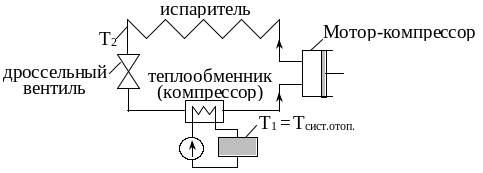

Тепловой насос.
По обратному циклу могут работать не только холодильные установки, но и тепловые насосы. Идея теплового насоса была выдвинута Томсоном в 1852 году. Она заключалась в том, что рассеянное в окружающей среде тепло забирается с помощью затрачиваемой из вне работы и при более высокой температуре отдается внешнему потребителю.

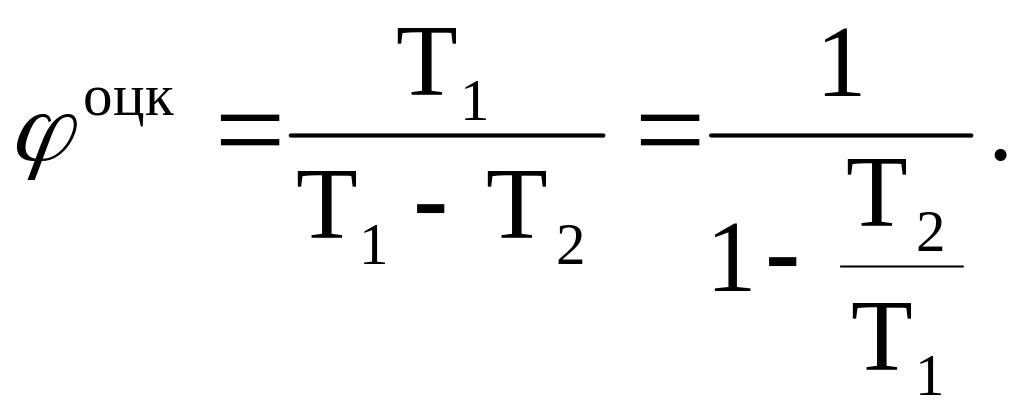

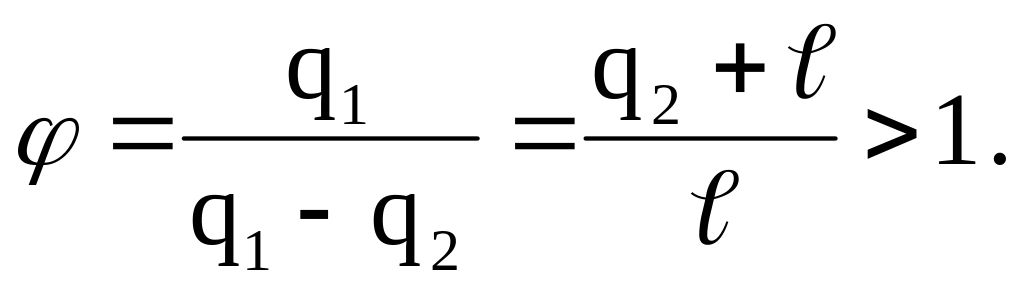

Эффективность теплового насоса оценивается коэффициентом теплоиспользования:
Отношение отданного внешнему потребителю удельного количества теплоты к затрачиваемой на это удельной работе:

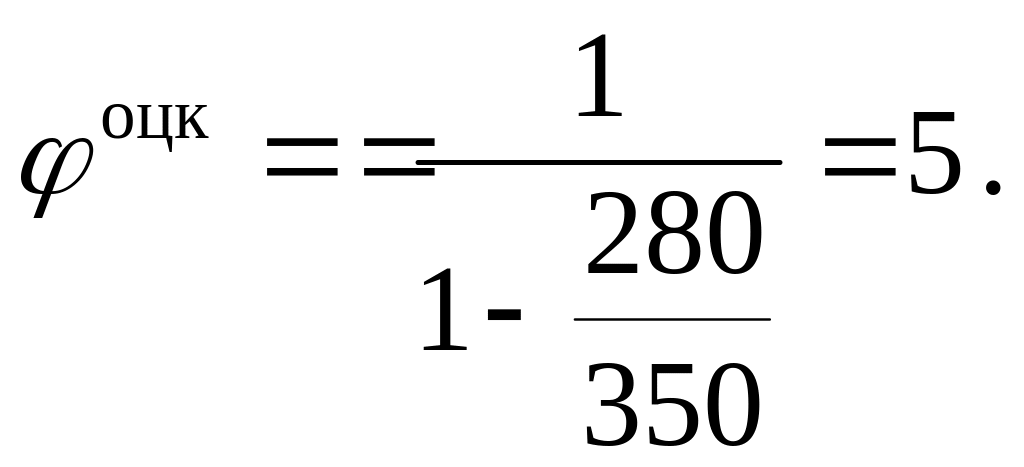

Например:
Тепловой насос передает количество теплоты в отопительную систему в 5 раз больше, чем затрачивается работа.
Общая характеристика котельной установки.
Основными элементами котельного агрегата являются:

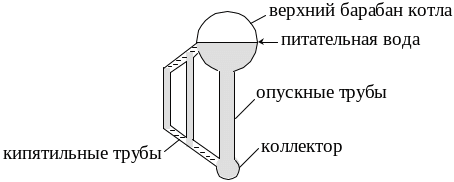

Испарительная часть котельного агрегата.
2) Топка – теплообменное устройство, в котором происходит сжигание топлива и передача теплоты экраном кипятильных труб.
3) Пароперегреватель.
4) Водяной экономайзер – теплообменник, в котором происходит подогрев питательной воды перед поступлением её в котел.
5) Воздухоподогреватель.
Вспомогательные элементы:
6) Топливоподающие устройства;
7) Топливный бункер – для образования некоторого запаса топлива в котельной.
8) Дымосос.
9) Дымовая труба.
Тепловой баланс парогенератора.
-

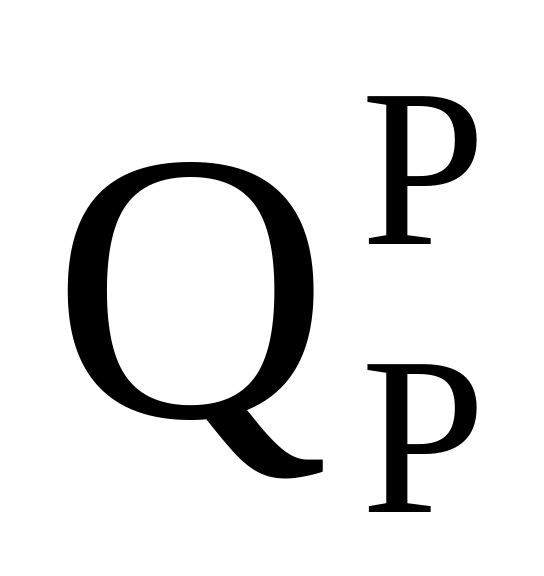

располагаемая рабочая теплота.
Q1 - теплота полезно используемая, идущая на нагрев воды и превращение её в пар;
Q2 - потери теплоты через уходящие газы;
Q3 - потери от химической неполноты сгорания топлива;
Q4 - потери от механической неполноты сгорания топлива;
Q5 - потери теплоты через ограждения;
Q6 - потери теплоты со шлаком.
