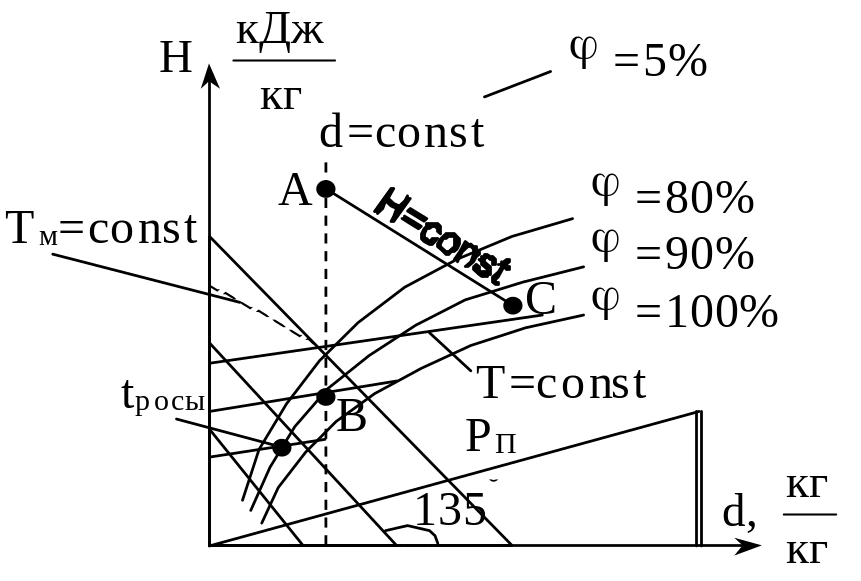

Hd диаграмма влажного воздуха.
Разработана в 1918 г. профессором Рамзиным.
Вертикальная ось – ось энтальпий, горизонтальная ось – значение удельного влагосодержания.
На диаграмме нанесены следующие линии:
Тм=const – изотерма влажного термометра.
Насыщенному влажному воздуху соответствует линия =100%.
Ненасыщенному – область над линией =100%.
Перенасыщенному (область тумана) – под линией =100%.
Воздух насыщается при температуре точки росы. Для её определения необходимо провести прямую d=const через точку характеризующую состояние влажного воздуха до пересечения её с линией =100%. Изотерма проходящая через полученную точку и будет температурой росы.
С помощью диаграммы можно производить расчет тепловых процессов в сушильных камерах. Процессы нагрева или охлаждения воздуха, принято считать, происходят при постоянном влагосодержании.
АВ – процесс охлаждения воздуха.
ВА – процесс нагревания воздуха.
Адиабатное увлажнение влажного воздуха при постоянной энтальпии, т.к. теплота затраченная на испарение влаги возвращается с испаренной влагой обратно в тот же воздух увеличивая его влагосодержание.
АС – адиабатное охлаждение воздуха в сушильной камере.
Автоматизация измерения и учета тепловой энергии.
Под автоматизацией учета тепловой и электрической энергии теплоносителей обычно понимают, проведение комплекса работ по оборудованию источника теплоты и потребителей приборами для измерения, хранения, накопления и отображение информации о выработке или потреблении тепловой и электрической энергии и теплоносителей.
Литература:
Закон РФ об обеспечении единства измерений.
Правила пользования электрической и тепловой энергии. 1981.
Правила учета тепловой энергией и теплоносителей. 1995.
Монтаж приборов и средств автоматизации. Справочник. М.: Энергия, 1979.
А.С. Клюев, Б.В. Глазов и др. Проектирование систем автоматизации технологических процессов. М., 1990.
В.П. Преображенский. Теплотехнические измерения и приборы. 1978.
Основными документами, которые регламентируют в настоящее время вопросы автоматизации учета энергетических ресурсов и энергоносителей являются законы РФ об обеспечении единства измерений и раздел 6-ой гражданского кодекса РФ, который называется энергосбережение.
В настоящее время готовятся к утверждению “Правила энергоснабжения в РФ”, которые должны заменить “Правила пользования электрической и тепловой энергией”.
Ресурсосбережение в широком смысле слова и его ключевая важнейшая составляющая, тепло и электросбережение, является генеральным направлением современной технической политики в промышленном и с/х комплексах РФ и РМЭ.
Учет и контроль расхода энергоресурсов и энергосистем осуществляется по следующей схеме:
Осуществление взаимных финансовых расчетов, между энергоснабжающими органами и потребителями;
Контроль за соблюдением установленных тепловых и гидравлических режимов работы системы теплоснабжения и теплопотребления, лимитов и норм расхода тепловой, электрической энергии;
Составление и анализ отчетных энергобалансов и контроль за рациональным использованием энергоресурсов и энергоносителей;
Документирование расхода тепловой электроэнергии, параметров теплоносителя.
В настоящее время учет расхода энергоресурсов и энергоносителей осуществляется приборным, расчетным и комбинированным способами.
Приборный способ является основным способом учета. Он предполагает учет расхода энергоносителей с помощью стационарных приборов и автоматизированных систем (электросчетчиков активной и реактивной электроэнергии, теплосчетчиков, расходомеров горячей воды и пара). При выборе приборов следует отдавать предпочтение автоматическим системам и приборам с автоматическим учетом параметров измеряемой среды. В противном случае потребуется ручная обработка диаграмм самопишущих приборов, на что будет уходить очень много времени и труда, а точность будет невысокой.
Расчетный способ учета предполагает определение расхода энергоресурсов и энергоносителей по утвержденным нормам.
Учет расхода энергоресурсов и энергоносителей принято разделять на коммерческий и внутрипроизводственный. Они различаются тем, что в одном случае составляется акт, в соответствии, с которым учет считается коммерческим. Для внутрипроизводственного учета такой акт не требуется.
