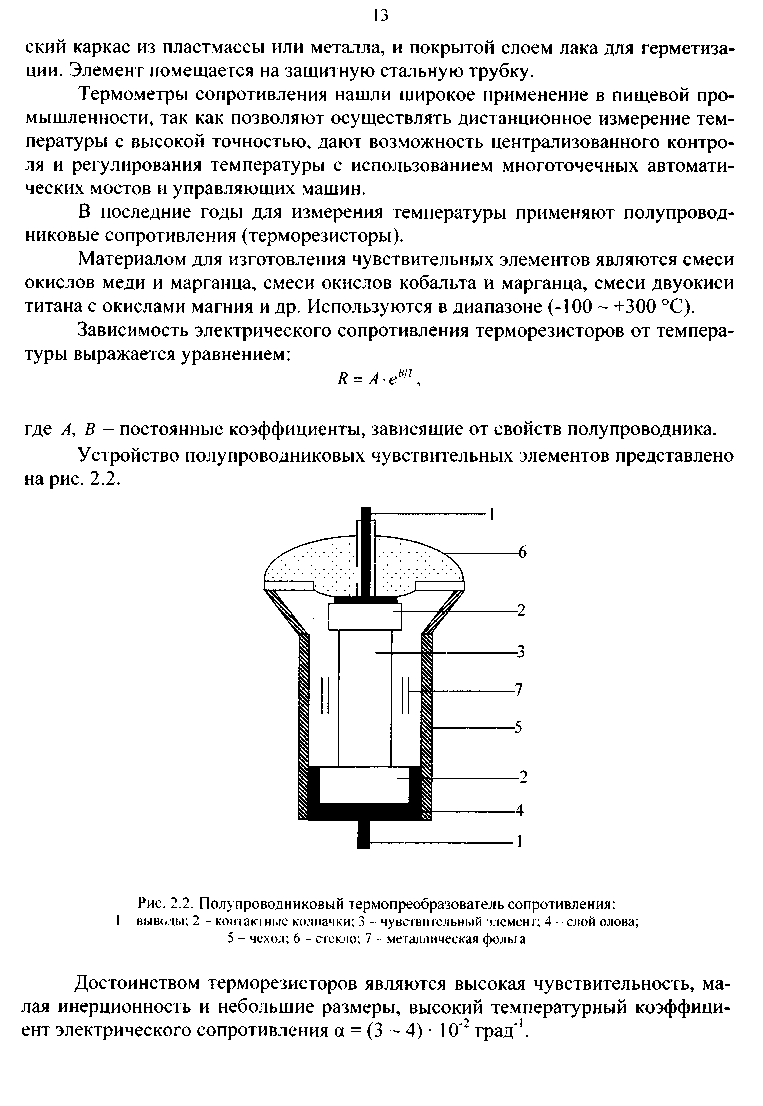

13 Вопрос: Термометры сопротивления
Один из надежных и распространенных методов измерения температуры в пищевой промышленности - это использование первичного преобразователя температуры - термопреобразователя сопротивления. Измерение температуры с помощью термопреобразователя сопротивления основано на использовании зависимости электрического сопротивления чувствительного элемента от температуры R = f(t).
Для изготовления чувствительных элементов серийных термопреобразователей используются чистые металлы, к которым предъявляются следующие требования.
1. Металл не должен окисляться и вступать в химическое воздействие с измеряемой средой.
2. Температурный коэффициент электрического сопротивления (а) должен быть достаточно большим и неизменным.
3. Удельное сопротивление (р) должно быть достаточно большим.
4. Сопротивление с изменением температуры должно меняться по прямой или плавной кривой.
В настоящее время для изготовления металлических термопреобразователей используются платина и медь.

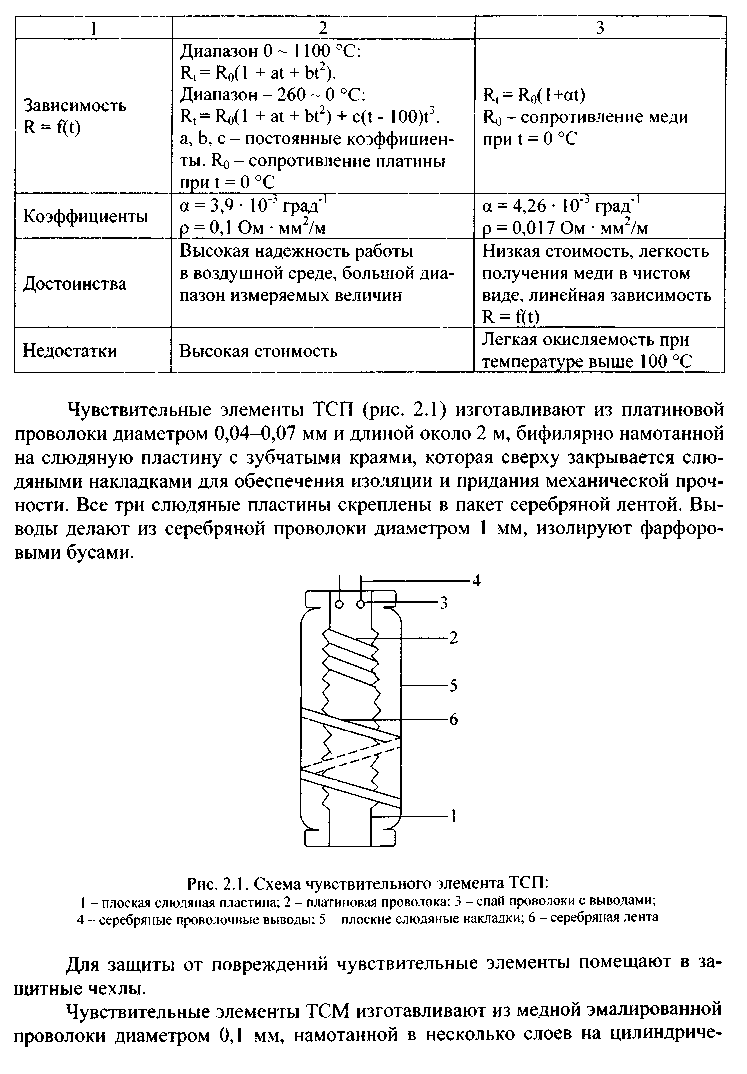

Сравнительная характеристика термопреобразователей
|
Платиновые
|
Медные
|
Диапазон |
-260-+ ПОО°С
|
- 200 - + 200 °С
|
Градуировка
|
1П(К„= 1 Ом); 5П(К<,= 5 Ом); 10П(Ко= 10 Ом); 100П(Я„ = 1 00 Ом); 500П(К„ = 500 Ом).
|
10М(К„= 10Ом);50М(К0 = 50 Ом); 100М(Ко = 100 Ом);
|

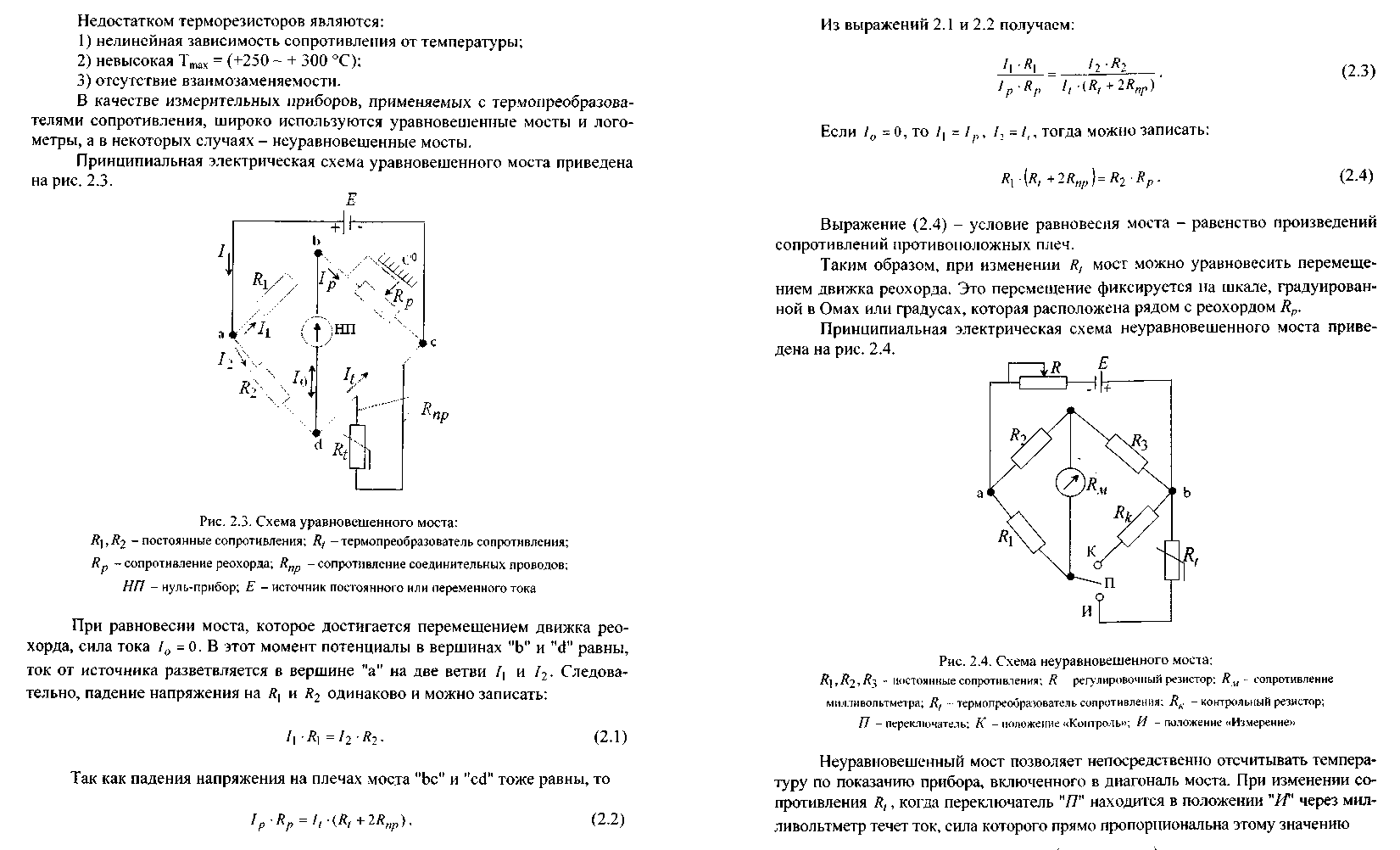

14 Вопрос:Уравновешенный мост 15 вопрос: Неуравновешенный мост
(начинается со схемы)

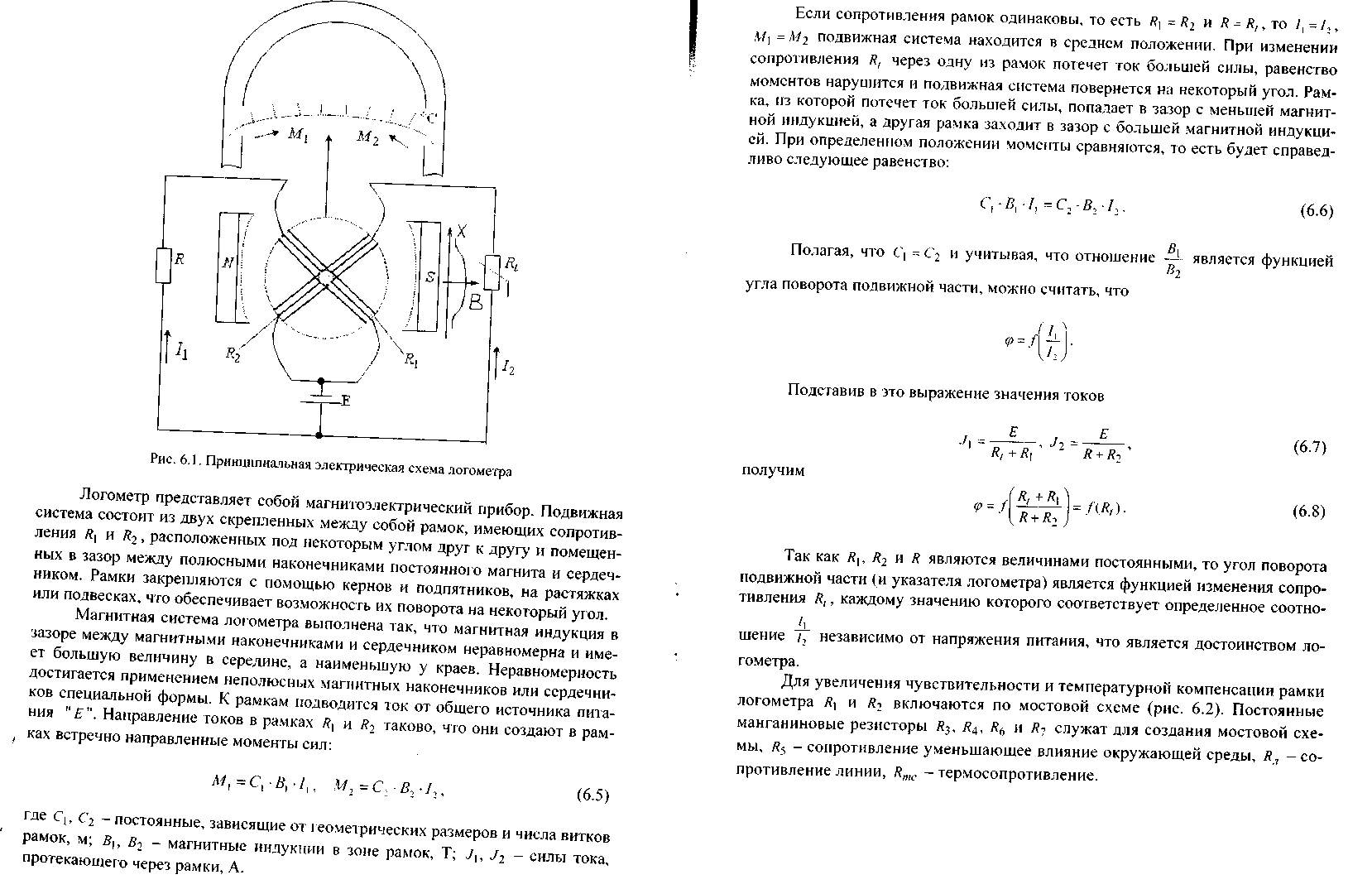

16 Вопрос: Логометр
17.Термоэлектрические преобразователи температуры (термопары).
П
ринцип
действия термопар (т.п) основан на
термоэлектрической эф-те, сущность
которого заключается в наличии зависимости
термоэлектродвижущей силы , возникающей
в замкнутой цепи, состоящей из разнородных
проводников и t-ми мест
их соединения.
Если плотность свободных электронов в проводниках А и В не одинаковые (напр. А соединяет больше свободных электронов, чем В), то электроны из А в В будут переходить в большем количестве, чем из В в А. Тогда А+, В- заряжается.
Если t спаев одинаковая, то суммарно термо ЭДС в цепи=0 , т.к в обоих спаях возникают термо ЭДС, равные по величине и направленные на встречу др. к др.
ЕАВ(tt0)=eАВ(t)+ eВА(t0) (1)
eАВ(t)-суммарная термо ЭДС цепи,
eВА(t0) - термо ЭДС, обусловленная контактной разностью потенциалов и разностью t на спаях,
ЕАВ(tt0)=0
eАВ(t0)+ eВА(t0)=0
eВА(t0)= -eАВ(t0) (2)→(1), →ЕАВ(tt0)=eАВ(t)-eАВ(t0) (3)
Таким образом, термо ЭДС является функцией 2х переменных t и t0. Если поддерживать t спаев постоянной(t0=const), то термо ЭДС будет являться функцией переменной t.
ЕАВ(tt0)=f(t) (4)
Если для конкретного преобразователя экспериментально определена зависимость 4, то определение неизвестной t сводится к измерению термо ЭДС.
Требования к материалам:
устойчивость к воздействию t;
постоянство термо ЭДС во времени;
возможно большее термо ЭДС;
однозначная зависимость термо ЭДС от t;
небольшой t коэф-т сопротивления;
большая электропроводимость;
простота и легкость воспроизводимости термоэлектрических свойств.
Типы т.п:
ТПП- термопара платинородий платиновая (1300-16000С)
ТПР- т.п. платинородий платинорродная (1600-18000С)
ТХА- т.п. хромель алюмелевая (1100-13000С)
ТХК- т.п. хромель калевая (600-8000С)
ТВР- т.п. вольфрам-рений-вольфрам-реневая до 23000С
Д
ля
подключения к электроприбору т.п.
разбивают либо в спае t0(А),
либо в одном из проводников (Б)
В качестве измерительных приборов с т.п. работают милливольтметры и потенциометры.
