2.7.3.3. Гипары-консоли
Существующие консольные гипары могут быть разделены на два типа, различающихся конструктивной идеей компоновки, а также характерами форм: гипары консольные и двухконсольные, веерообразные.
К примерам консольных гипаров можно отнести консольные навесы различного назначения.
Трибуны ипподрома Зарзуэлла в Мадриде защищены от солнца волнообразным навесом, элементы которого имеют форму однополостного гиперболоида (рис. 229). Вылет консоли составляет 12,81 м, толщина оболочки у наружного края – 50 мм. Навес опирается на преднапряженные стойки. Равновесие консоли обеспечивается оттяжкой, закрепленной в раме трибун.
а

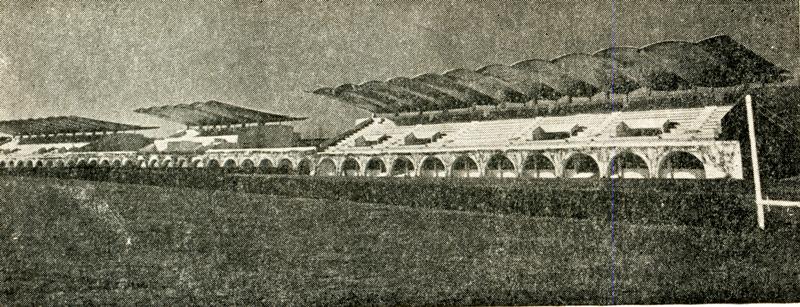

Рис. 229. Покрытие
над трибунами ипподрома Зарзуэла в
Мадриде
(Испания). Арх. Домингуец,
Арничес: а) общий
вид;

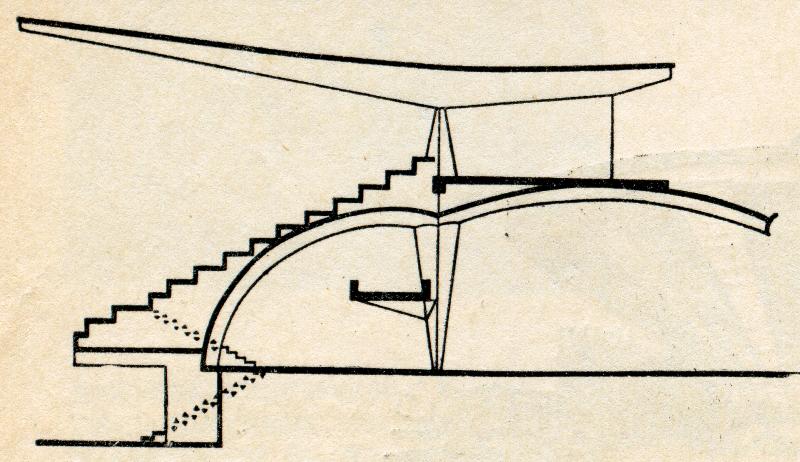

б) поперечный
разрез;

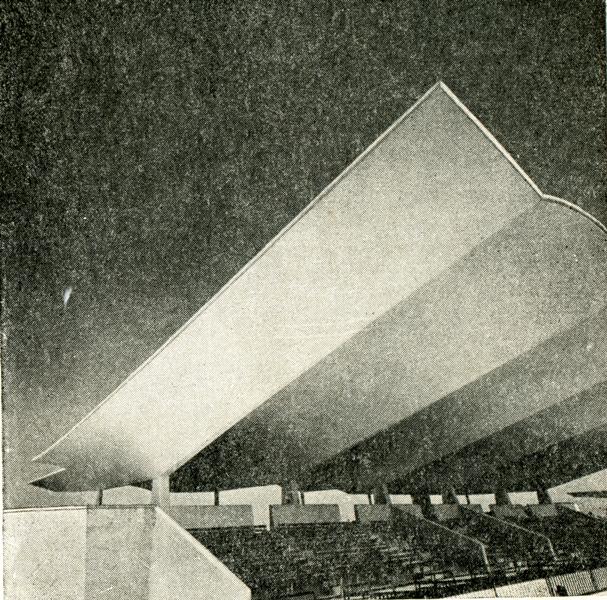

в) деталь трибуны
б
в
К
примерам консольных гипаров можно
отнести навесы различного назначения,
построенные в Мексике (рис. 230).
Рис. 230. Консольные навесы: остановка городского транспорта, проходная завода
Интересным
решением с конструктивной и архитектурной
точек зрения является навес над входом
в здание ООН (рис. 231). Это как символ ООН
– своеобразное «ухо», которым ООН
слушает народы стран мира, и своеобразный
«рупор», посредством которого сообщает
свои решения.

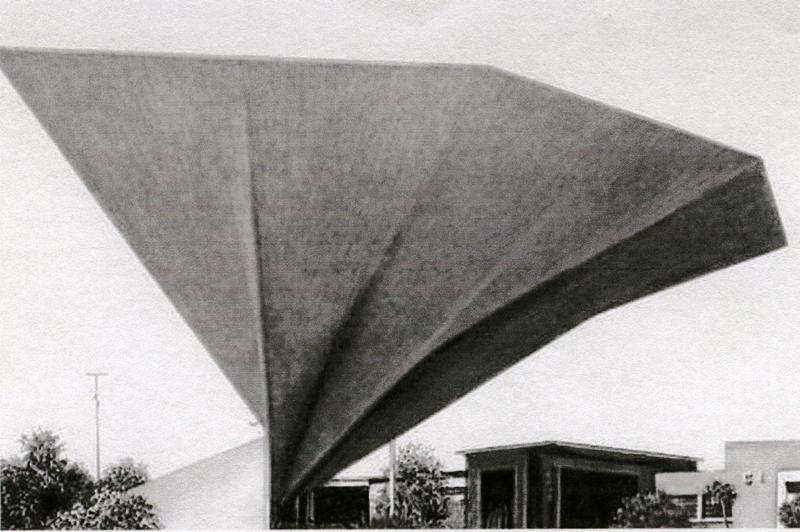

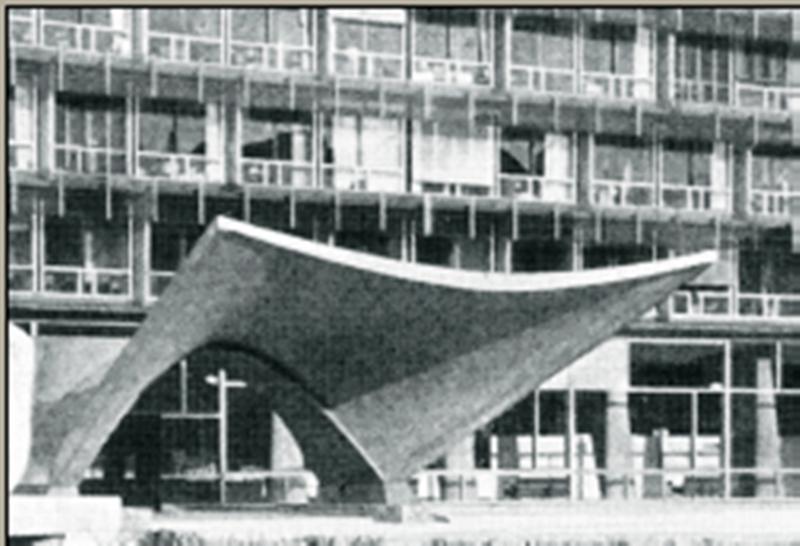

Рис. 231. Навес над
входом
в здание ООН
Первый двухконсольный навес с вылетом консоли 12,5 м, построенный Б. Лафайем в 1933 г., состоит из рамы с коньковым ригелем, к которой с обеих сторон симметрично примыкают по два гипара. Часть распора уравновешивается в горизонтальном коньке, другая воспринимается рамой (рис. 232, а). Другим примером такого типа гипара является навес над трибунами (рис. 232,б)
а
б

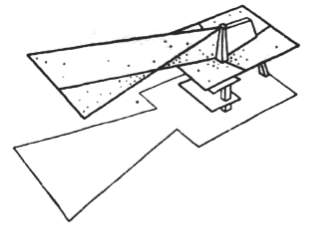

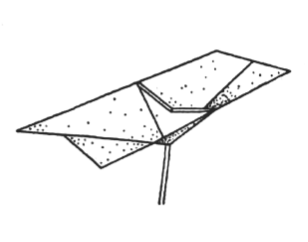

Рис. 232. Двухконсольные навесы:
а) с опиранием на пространственную раму; б) с опиранием на центральную стойку
Веерообразные композиции из гипаров используются как малые архитектурные формы – козырьки навесов для проходных, малых эстрад, фонтанов и т. д. Конструктивная основа таких композиций – складки, собираемые в пучок в месте опоры. Как известно, складки обладают большой жесткостью, которая в данном случае повышается двоякой кривизной составляющих элементов.
В заключение приведем несколько примеров консольных гипаров, примененных для выполнения навесов над открытыми театрами, ресторанами, складами и т.п.
Навес
над открытым театром выполнен в виде
грибовидного гипара при одностороннем
выносе консоли на 12
м.
Толщина оболочки 25
мм.
Сооружение
представляет собой тройную консоль,
состоящую из шести соединенных между
собой железобетонных гиперболических
параболоидов (рис. 233).
Рис. 233. Навес над концертной эстрадой в Санта-фе
(арх. Кандела, Пани)
Оформление открытого ресторана на берегу озера в штате Джорджия (США) выполнено в виде ряда железобетонных гипаров диаметром по 9,14 м. Треугольники, образованные краями трех соприкасающихся гипаров, перекрыты железобетонными плитами с круглыми отверстиями для фонарей в виде куполов из пластмассы (рис. 234).

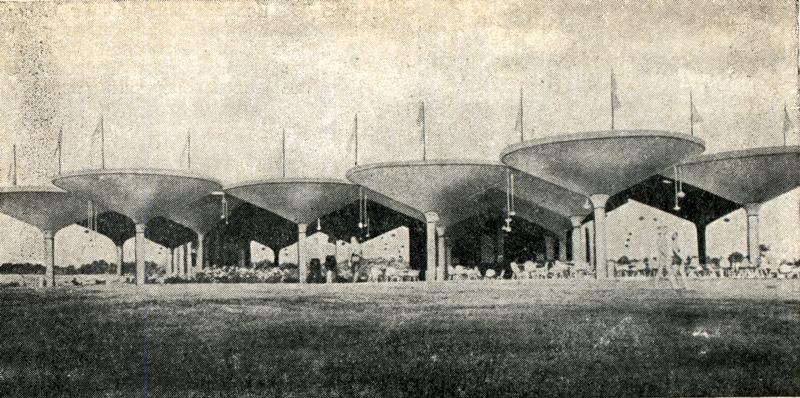

Рис. 234. Навес над открытым рестораном на берегу озера (США)
Навес над открытым складом для легковоспламеняющихся материалов на химическом заводе в Мехико (арх. Кандела). Навес состоит из четырех гипаров с расположением опор в середине их сторон. Затяжки расположены в горизонтальных ребрах (рис. 235).

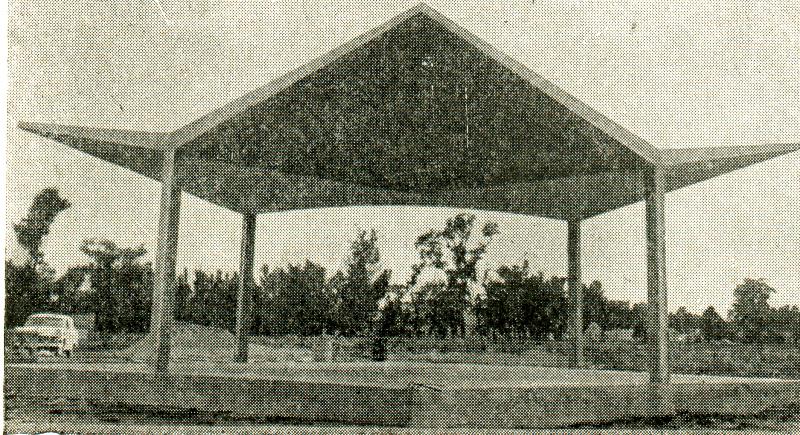

Рис. 235. Навес над открытым складом для легковоспламеняющихся
материалов (Мексика)
