2.6.1.3. Способы опирания железобетонных куполов

Особое место в купольных покрытиях как в конструктивном так и композиционном плане, занимает узел опирания купола на опоры. В зависимости от функционального назначения здания купольное покрытие может опираться различно. Так, для спортивных сооружений рационально опирать купол на рамные конструкции трибун (рис. 158, 159).

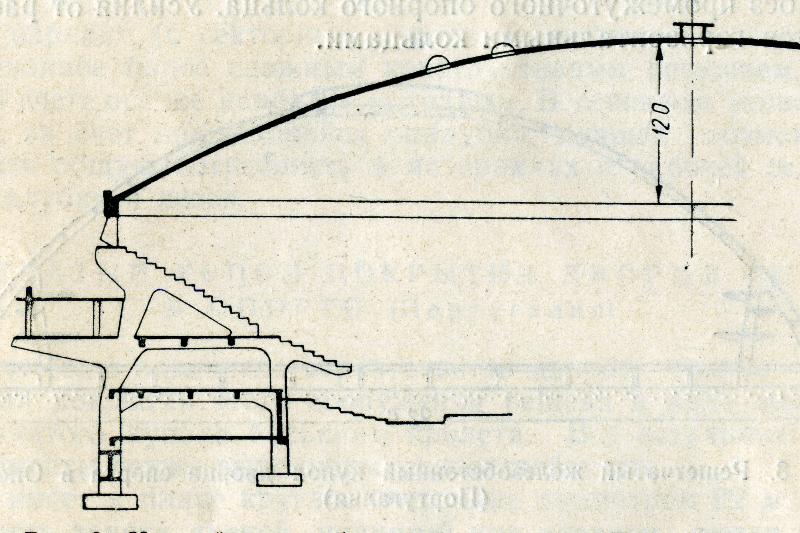

Рис. 158. Сферический железобетонный купол стадиона в Пуэрто–Рико

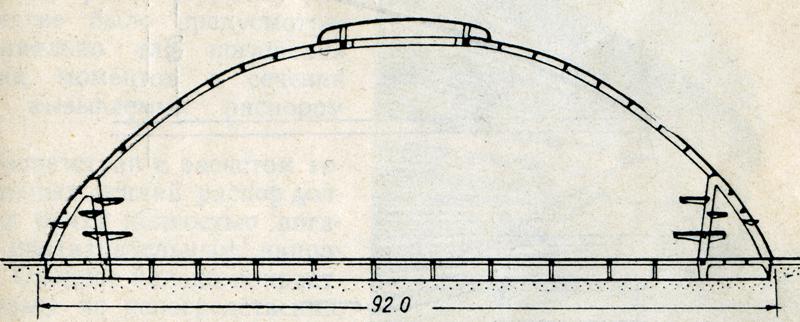

Рис. 159. Сферический железобетонный решетчатый купол дворца спорта

в Опорто (Португалия)

Купольное покрытие стадиона диаметром 90 м со стрелой подъема 12 м и радиусом кривизны 80 м (рис. 158) опирается с помощью качающейся колонны на 24 железобетонные рамы трибун. Рамы, установленные с шагом 12 м, выполнены трехэтажными высотой 18 м и шириной 15 м (расстояние между стойками).

Купольное покрытие дворца спорта диаметром 72 м со стрелой подъема 15 м и радиусом кривизны 48 м (рис. 159) опирается на 32 железобетонные рамы Л-образного очертания. Рамы шириной 10 м (расстояние между стойками), высотой 16 м установлены с шагом 9 м. Интересно решено опирание тонкостенного монолитного купола над аудиторией в Далласе. Купол диаметром 61,2 м опирается на 32 Г-образные железобетонные рамы, установленные с шагом 8,83 м по контуру здания (рис. 160).

Высота рамы 24 м, вылет ригеля 14,4 м. Рама в середине высоты имеет консоль с внешней стороны для опирания покрытия галереи, опоясывающей здание (рис. 160). Поперечное сечение рамы прямоугольное размерами 2100750 мм. На рис. 161 приведен монтаж Г-образных рам и купола с помощью вращающейся опалубки.

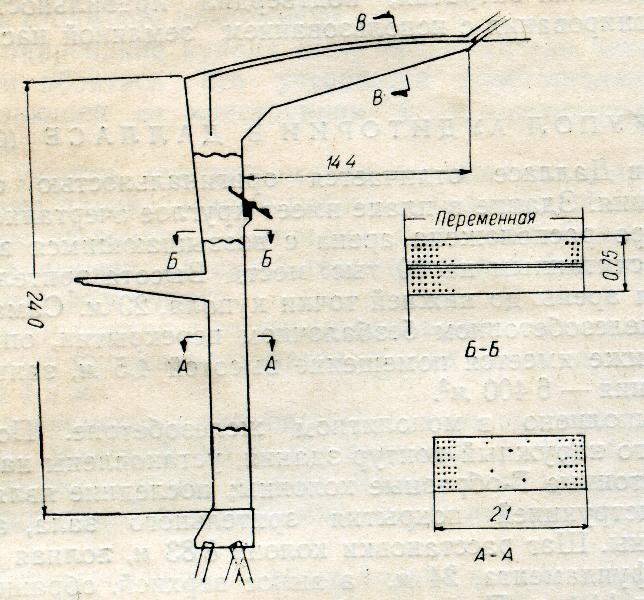

Рис. 160. Железобетонная рама для опирания

тонкостенного купола диаметром 61,2 м

.

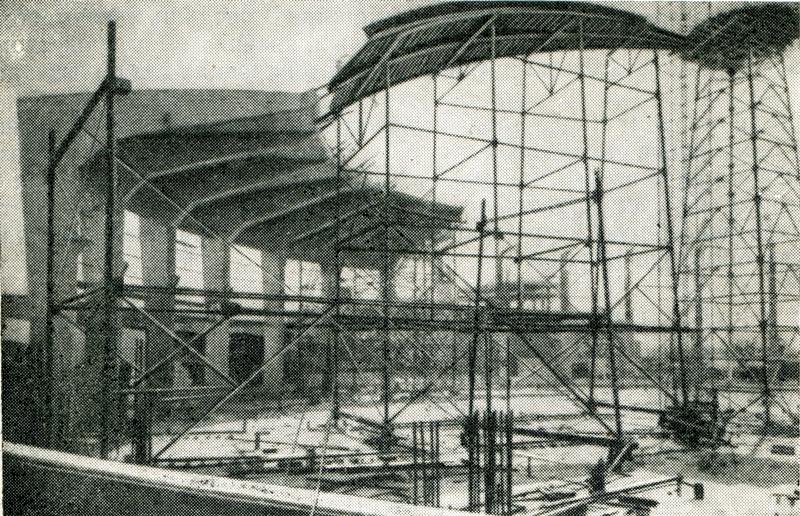

Рис. 161. Тонкостенный купол аудитории в Далласе (США).

Возведение купола на вращающейся опалубке

При строительстве аудитории концертного зала в Матсуяма (Япония) монолитный железобетонный тонкостенный купол диаметром 50 м и стрелой подъема 6,7 м установлен с некоторым уклоном к горизонту. Для обеспечения верхнего света в оболочке купола имеются круглые отверстия, заполненные стеклоблоками. Купол опирается на 20 железобетонных опор с различными отметками капителей. С одной стороны здания эти колонны составляют одно целое с железобетонной рамной конструкцией амфитеатра, а с другой – представляют отдельно стоящие стойки (рис. 162).

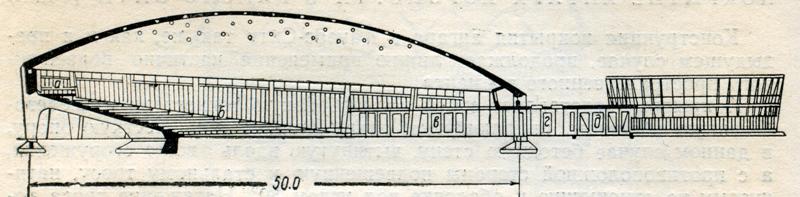

Рис. 162. Тонкостенный купол аудитории в Матсуяма (Япония)

И

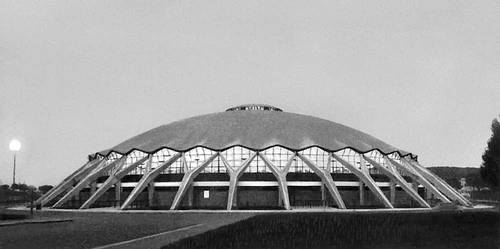

Рис. 163. Купол малого спортзала «Палаццето»

в Риме (Италия)

нтерес представляет опирание волнистой купольной оболочки диаметром 60 м на отдельно стоящие опоры (рис. 163). Опорами служат 36 наклонных железобетоных колонн с развитой капителью «вилкообразного» типа. Ширина капители соответствует шагу волны купола. Наклон опор соответствует направлению равнодействующей опорной реакции купола.

П риведем еще один пример опирания купольного покрытия крытого рынка, построенного в Лейпциге. Сомкнутый купол диаметром 76 м составлен из 16 бочарных сводов переменной ширины, опирающихся на нижнее и верхнее опорные кольца. Нижнее опорное кольцо опирается на восемь наклонных арок. Наклон арок соответствует линии действия равнодействующей опорной реакции купола (рис. 164).

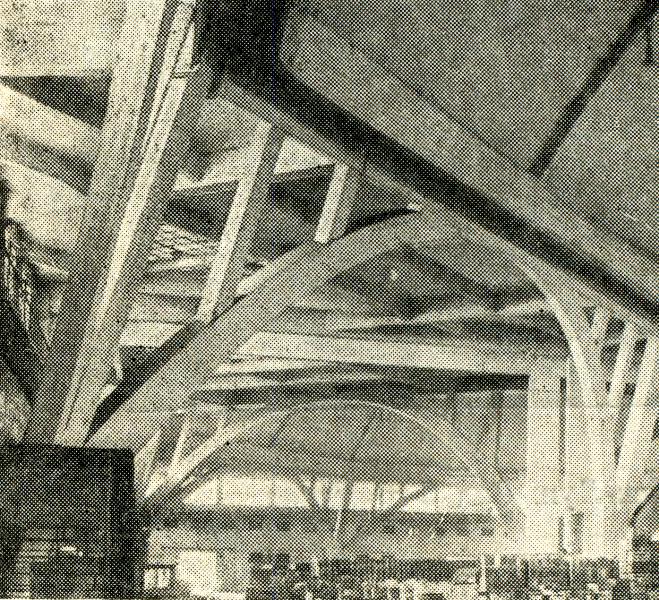

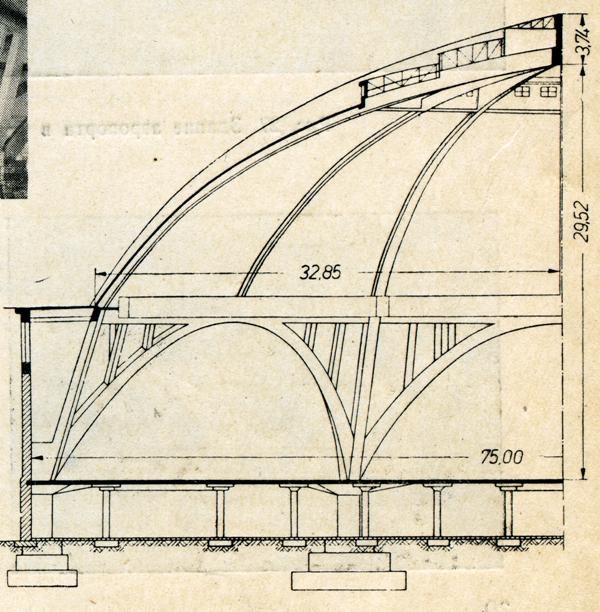

Рис. 164. Купольное покрытие крытого рынка в г. Лейпциге (Германия)
