  1. К средствам неразрушающего контроля относятся:

    1. контрольно-измерительная аппаратура, в которой используется проникающее излучение;

    2. контрольно-измерительная аппаратура, в которой используются проникающие поля и вещества;

    3. контрольно-измерительная аппаратура, в которой используются проникающие поля, излучения и вещества. Абзац 1

  2. Из перечисленных методов, таких как акустический, капиллярный, магнитный, оптический, радиационный, резистивный, радиоволновый, тепловой, течеиспускания, электрический, электромагнитный, емкостной и вихретоковый к неразрушающим относятся:

    1. акустический, капиллярный, магнитный, оптический, радиационный, тепловой, электрический, электромагнитный, вихретоковый, радиоволновый;

    2. акустический, капиллярный, магнитный, оптический, радиационный, радиоволновый, тепловой, течеиспускания, емкостной и электромагнитный;

    3. акустический, капиллярный, магнитный, оптический, радиационный, радиоволновый, тепловой, течеиспускания, электрический и электромагнитный;

    4. пункт «б» и «в». Абзац 2

  3. К неразрушающим средствам контроля относят:

    1. дефектоскопы;

    2. приборы для измерения геометрических размеров;

    3. приборы для измерения физико-химических характеристик;

    4. приборы технической диагностики

    5. приборы контроля и регулирования технологических процессов;

    6. приборы по пунктам «а», «б», «в» и «г»; Абзац 3

    7. приборы по пунктам «а», «в» и «г»

  4. По роду физических процессов неэлектрические величины подразделяются:

    1. пространственно-временные;

    2. механическое;

    3. тепловое;

    4. акустическое;

    5. световое;

    6. ионизирующих излучений;

    7. оптические;

    8. радиоволновые;

    9. по пунктам «а», «б», «в», «г», «д», «е»;

    10. по пунктам «а», «б», «в», «г», «е», «ж»;

    11. по пунктам «и» и «к». Абзац 4

  5. Первичный измерительный преобразователь это:

    1. прибор, преобразующий неэлектрическую величину в электрическую;

    2. прибор, преобразующий изменение одной величины в изменение другой; Абзац 5

    3. по пунктам «а» и «б».

  6. С точки зрения выходного сигнала ПИП могут быть:

    1. активными;

    2. пассивными;

    3. параметрическими;

    4. генераторными;

    5. по пунктам «а» и «б»;

    6. по всем четырем пунктам. Абзац 6

  7. Принцип действия активных ПИП основан:

    1. на физическом явлении, обеспечивающем преобразование измеряемой величины в электрический сигнал; Абзац 7

    2. на физическом явлении, обеспечивающем преобразование одной величины в другую;

    3. на воздействии измеряемой величины на элементы ПИП.

  8. В пассивном ПИП изменение выходного сигнала может быть вызвано:

    1. воздействием измеряемой величины на геометрию и размеры элементов ПИП;

    2. воздействием измеряемой величины на свойства материла ПИП;

    3. по пунктам «а» и «б». Абзац 8

  9. Номинальная статическая характеристика ПИП это:

    1. зависимость выходной величины от входной;

    2. зависимость изменения выходной величины от изменения входной;

    3. зависимость выходной величины от входной при номинальных значениях влияющих величин. Абзац 9

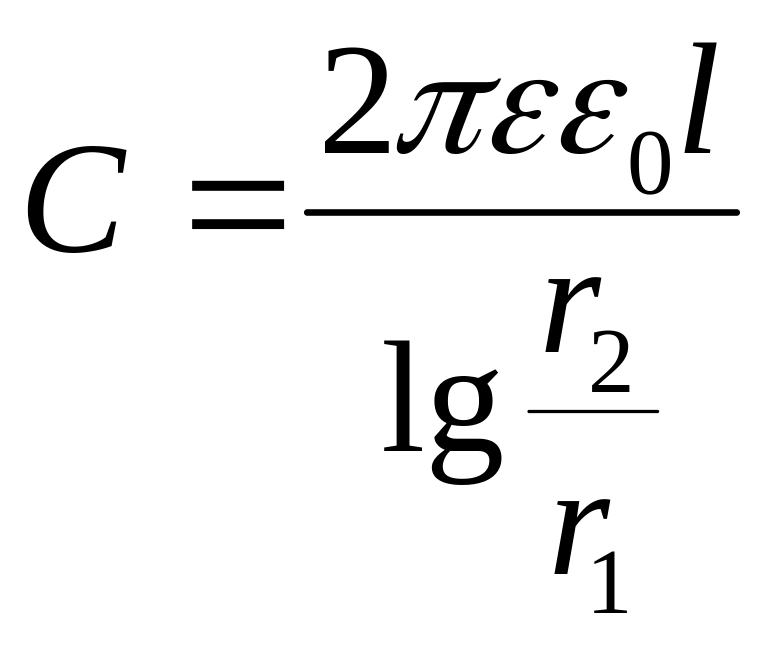

  10. Для коаксиального кабеля, емкость которого определяется из выражения , формула отражает:

    1. абсолютную чувствительность к входной величине; Абзац 10

    2. абсолютную чувствительность к влияющей величине;

    3. абсолютную погрешность к входной величине.

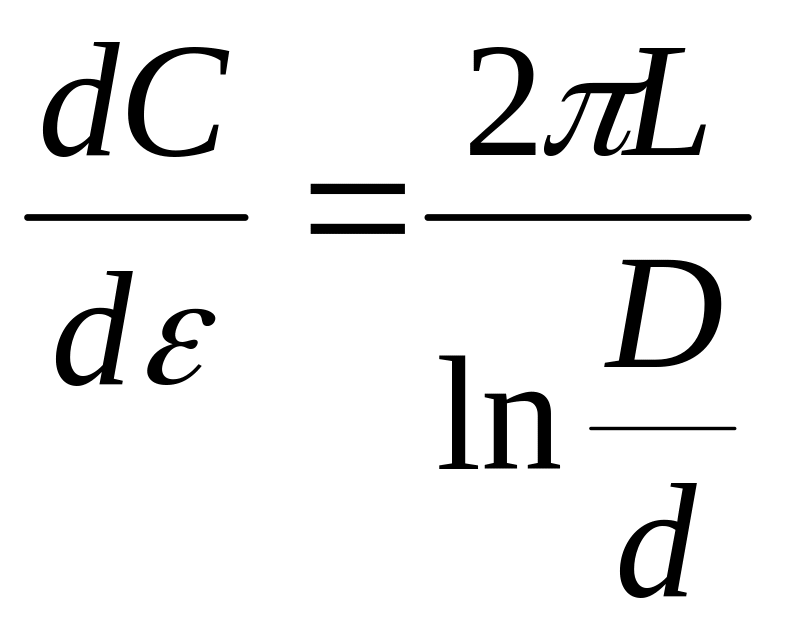

  11. Для коаксиального кабеля формула характеризует:

    1. абсолютную погрешность к влияющей величине;

    2. абсолютную чувствительность к влияющей величине; Абзац 11

    3. абсолютную чувствительность к входной величине.

  12. Для коаксиального кабеля вместо «х» в выражение следует подставить:

    1. ; Абзац 12

    2. ;

    3. ;

  13. Для коаксиального кабеля формула характеризует:

    1. относительную чувствительность к входной величине;

    2. относительную чувствительность к влияющей величине; Абзац 13

    3. относительную погрешность к влияющей величине.

  14. Формула характеризует:

    1. абсолютную чувствительность;

    2. абсолютную погрешность к входной величине;

    3. абсолютную погрешность к влияющей величине; Абзац 14

  15. Вместо «х» в формулу следует подставить:

    1. ;

    2. ; Абзац 15

    3. .

  16. Выражение характеризует:

    1. относительное изменение выходной величины ПИП, вызванное отклонением влияющей величины ;

    2. относительную погрешность преобразователя, приведенную ко входу, вызванную отклонением влияющей величины; Абзац 16

    3. относительную погрешность преобразователя, вызванную отклонением входной величины.

  17. Параметр, характеризующий динамическую характеристику ПИП:

    1. чувствительность к входной изменяющейся величине;

    2. стабильность коэффициента преобразования;

    3. постоянная времени. Абзац 17

  18. Выражение без учета краевого эффекта определяет емкость:

    1. плоского конденсатора; Абзац 18

    2. коаксиального кабеля;

    3. цилиндрического конденсатора с диаметром D.

  19. Выражение без учета краевого эффекта определяет емкость:

    1. дифференциального коаксиального конденсатора;

    2. дифференциального цилиндрического конденсатора;

    3. одиночного цилиндрического конденсатора. Абзац 19

  20. Выражение определяет:

    1. относительную чувствительность к емкости;

    2. относительную чувствительность; Абзац 20

    3. относительную чувствительность импеданса.

  21. Выражение определяет:

    1. емкость плоского конденсатора с переменной площадью обкладок; Абзац 21

    2. емкость двойного плоского дифференциального конденсатора с переменой площадью обкладок.

  22. Выражение , где К – постоянная конденсатора, определяет емкость:

    1. двойного плоского дифференциального конденсатора с переменным зазором между обкладками; Абзац 22

    2. одиночного плоского конденсатора с переменным зазором;

    3. двойного цилиндрического дифференциального конденсатора.

  23. Емкостные микрометры относятся:

    1. к активным ПИП;

    2. к пассивным ПИП; Абзац 23

    3. пункт «а» и «б».

  24. Исходная схема емкостного ПИП, представленная на рисунке, включает:

    1. конденсаторную емкость С0; Абзац 24

    2. взаимочастичную емкость С12;

    3. взаимочастичную емкость С13;

    4. полную емкость С123.

  1. Исходная схема емкостного ПИП, представленная на рисунке, включает:

    1. конденсаторную емкость С0;

    2. взаимочастичную емкость С12; Абзац 24

    3. взаимочастичную емкость С13;

    4. полную емкость С123.

  1. Исходная схема емкостного ПИП, представленная на рисунке, включает:

    1. конденсаторную емкость С0;

    2. взаимочастичную емкость С12;

    3. взаимочастичную емкость С13; Абзац 24

    4. полную емкость С123.

  1. Исходная схема емкостного ПИП с вводом экранных электродов имеет вид, представленный на рисунке, и включает емкость:

    1. Со;

    2. С12; Абзац 25

    3. С13;

    4. С123.

  1. Исходная схема емкостного ПИП с вводом экранных электродов имеет вид, представленный на рисунке, и включает емкость:
