12. Распределение нагрузок при испытании однопролетной балки.
Р
азмещение
нагрузок при испытании однопролетных
балок с разрезными и неразрезными
плитами дано на рис. 8.

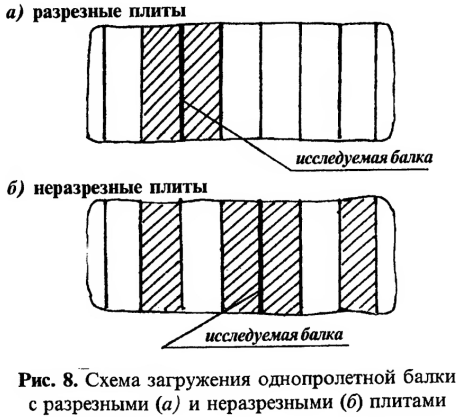

Рис. 8. Схема загружения однопролетной балки с разрезными (а) и неразрезными (б) плитами
а) Однопролетные балки с опертыми на нее разрезными плитами – загружают пролеты справа и слева от испытываемой балки;
б)Однопролетные балки с опертыми на нее неразрезными плитами. Загружаем пролеты по схеме справа и слева от испытываемой балки, а остальные пролеты через один.
Испытание главных балок.
Однопролетные главные балки загружаются на всем протяжении слева и справа. При испытании многопролетных неразрезных балок загружается испытываемый пролет и еще 2 пролета через 1, как требует теория. Если балка имеет более 5 пролетов, то следующие пролеты не загружаются, т.к. загрузка этих пролетов не увеличивает прогибы в пролете DE.
Второстепенные балки поддерживаются главными балками, загружаются на протяжении 2-х пролетов по обе стороны от главной балки.
Неразрезные второстепенные балки. Загружают плиты, примыкающие с 2-х сторон к балке ab в пролете и остальные через 1, а также 2 боковые плиты балки cd.
13. Распределение нагрузок при испытании колонны перекрытия.
а) Испытание центрально-нагруженной колонны, воспринимающей максимальные капит. усилия;
б) Испытание колонны на наибольший момент в продольном направлении;
в) Испытание колонны на наибольший момент в поперечном направлении;
14. Распределение нагрузок при испытании фермам.
При испытании решетчатых конструкций в виде ферм применяются различные схемы загружения, в зависимости от конструктивного исполнения фермы и реального приложения нагрузки. Если требуется определить наибольший прогиб фермы или максимальные усилия в стержнях верхнего и нижнего поясов, то фермы всех очертаний загружают по всему пролету. Для определения наибольших усилий в стержнях решетки в начале ферму загружают односторонней нагрузкой, а затем догружают по всему пролету.
При разрезных прогонах …. не могут перераспределять усилия между фермами и загружают их как 2 прилегающих с обеих сторон пролета. При неразрезных прогонах загружают 2 прилегающих с обеих сторон пролета, а далее через 1. Для получения максимальных значений продольных сил в панелях верхних и нижних поясов ферм для получения максимальных значений деформаций всей фермы необходимо загрузить весь пролет фермы как постоянной, так и временной нагрузкой. При определении максимальной продольной силы в элементах решетки схема загружения выбирается в зависимости от очертаний фермы. Если точка пересечения направления поясов не выходит за пределы пролетов (треугольная ферма), то максимальное значение продольных сил в элементах решетки получается при загружении всего пролета фермы временной и постоянной нагрузкой. Если точка выходит за пределы пролета (с параллельными поясами), то в некоторых элементах максимальное значение продольной силы получается при загружении половины пролета фермы. Обычно фермы загружают следующим образом: сначала левый полупролет, затем весь пролет, после этого другой полупролет.
Рис. Эквивалентное загружение фермы сосредоточенной нагрузкой по нижнему поясу фермы.
