7. Формирование электрического сигнала черно-белого изображения методом телевизионного растра.

Электронное телевидение

Проецируем на плоскость, ограничиваем размер, уменьшить количество точек, преобразовать в электрический сигнал, передаем с помощью электрического тока

Нипков предложил способ преобразования плоскостных точек изображения во временную последовательность отдельных элементов – световых точек (пикселей)

Метод телевизионного растра

Телевизионный растр — перемещение развёртывающего элемента в процессе анализа или синтеза изображения по определённому периодическому закону^[1]. В процессе передачи оптическое изображение преобразуется при помощи развёртки в видеосигнал, а в процессе приёма полученный сигнал преобразуется обратно в изображение^[2]. Главная область применения растровой развёртки — телевидение, поэтому она часто называется телевизионной, хотя используется также для отображения информации компьютеров ирадиолокационных станций. Телевизионная растровая развёртка состоит из строчной и кадровой развёрток и может быть как механической, так и электронной.

Восстановление целостного изображения за счет инерционности зрения

1997г – возникла система механического телевидения

8. Телевизионная строка. Телевизионный кадр. Синхронизация.

Электрический ток и электромагнитное явление

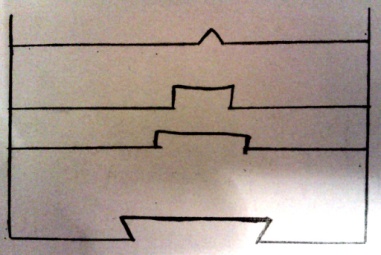

Горизонтальные строки – телевизионные строки

Телевизионный кадр – совокупность телевизионных строк

Совокупность синхронизирующих импульсов и сигнала яркости

ССП – сигнал синхронизации приемника

Черно-белое малокадровое телевидение

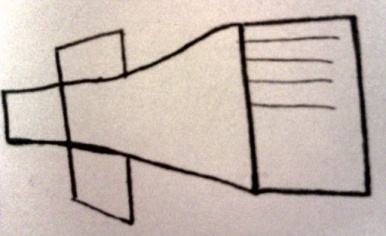

Кинескоп – электронно-лучевая трубка, в которой поток электронов формировался под воздействием мощных магнитных полей.

525 строк 12,5 р\с кадров

Телевизионная строка – непрерывная узкая, обычно горизонтальная полоска, прочерчиваемая электронным лучом на мишени передающей телевизионной трубки или на экране кинескопа в процессе развёртки изображения.

Кадр телевизионный — полное однократное телевизионное изображение, обычно состоящее из двух полукадров, первый из которых содержит только нечётные, а второй — только чётные строки кадра.

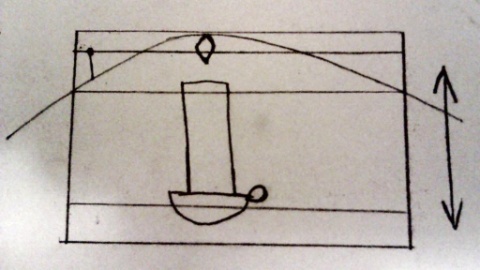

Последовательность точек изображения слева направо образует строку, совокупность строк сверху вниз образует кадр, формируя таким образом телевизионный растр.

Растр- плоскость, утыканная точками. (точка)

Телевизионный растр-это метод преобразования плоскостного изображения во временную последовательность точечных элементов изображения для их преобразования в электрический сигнал.

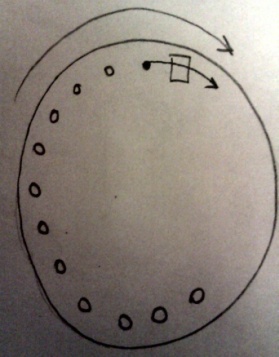

Диск Нипкова - простейший способ преобразования (при вращении диска)

Телевизионная строка - траектория движения светового пятна телевизионного изображения.

Совокупность телевизионных строк - образует телевизионный кадр.

Телевизионный растр включает в себя строки и получается кадр.

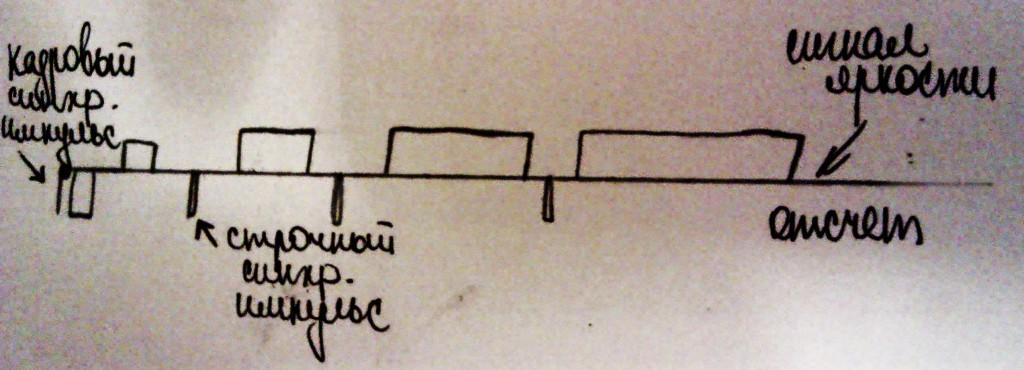

Телевизионный сигнал – совокупность яркостного сигнала и импульсов строчной и кадровой синхронизации.

Движение синхронно и находится в том же положении экрана – синфазно.

Синхронизация - одновременно.

Синхронизирующий сигнал – если обозначить специальными импульсными сигнала ми начало первой строки кадра изображения (начало кадра) и начало каждой последующей строки.

Сигнал синхронизации приемника – совокупность строчной и кадровой синхронизации (строчный и кадровый синхронизирующих импульсов – ССИ и КСИ).

ССИ – вовремя подталкивает диск к началу первой строки.

КСИ – «перепрыгнут» в начало следующего кадра и повторить последовательность.

1931 г. – в Москве началось регулярное ТВ-вещание, обеспечивающее 30 строк в кадре при 12,5 кадрах в секунду.

(механическое телевидение, черно-белое изображение).
