4.2. Состав оборудования
Оборудование включает в себя прибор для съема ГРВ-грамм (см. рис. 1, 2), набор стандартных кабелей, подставку для калибровки, тест-объект и держатель для него, реперный электрод (электрод заземления) и универсальный провод заземления, крышку и затемняющее устройство, набор фильтров.
Для работы прибора необходим персональный компьютер с установленной на него операционной системой Windows XP и установленным набором программного обеспечения для съема и обработки данных GDV Software. Желательно наличие принтера для распечатки полученных результатов диагностики.
4.2.1. Прибор «грв Компакт»
Перед работой необходимо осмотреть прибор «ГРВ Компакт» и изучить назначение разъемов и элементов управления на приборе (см. рис. 1).

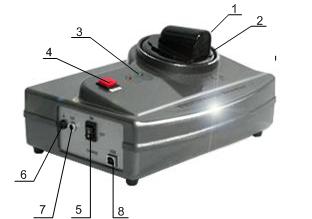

Рис. 1. ГРВ Компакт
Назначение разъемов и элементов управления:
Затемняющее устройство.
Крышка.
Индикаторы состояния прибора: прибор включен (зеленый) и аккумулятор разряжен (красный). Красное значение индикатора может возникать только в автономном режиме работы, при работе от аккумулятора.
Кнопка «STOP» для прекращения разряда.
Переключатель режимов работы прибора: верхнее положение соответствует включению прибора («ON»), среднее положение соответствует выключению прибора («OFF»), нижнее положение соответствует режиму зарядки аккумулятора («CHARGE»).
Разъем заземления – для подключения тест-объекта или реперного электрода.
Разъем «12V» – для работы с прибором через AC/DC-преобразователь 110-240В/12В или для зарядки аккумулятора.
USB-порт.
4.2.2. Прибор «грв Камера»
Перед работой необходимо осмотреть прибор «ГРВ Камера» и изучить назначение разъемов и элементов управления на приборе (см. рис. 2).

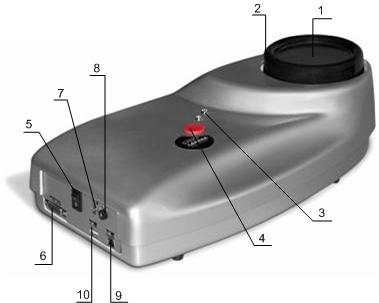

Рис. 2. ГРВ Камера
Электрод.
Регистратор.
Индикаторы состояния прибора: прибор включен (зеленый) и производится подача электрического разряда (красный).
Кнопка «STOP» для прекращения разряда.
Переключатель «I/O» – включение/выключение прибора.
Разъем «OUTPUT» для подключения ГРВ-приставок («ГРВ+», «ГРВ Аккупунктурный щуп») к прибору.
Разъем «12V» для работы с прибором через AC/DC-преобразователь 110-240В/12В.
Разъем заземления для подключения тест-объекта или реперного электрода.
Разъем «USB-1» для подключения прибора к компьютеру через USB-кабель (для передачи изображения и управляющих сигналов).
Разъем «USB-2» для подключения дополнительных устройств.
4.2.3. Дополнительные компоненты
Кабель USB используется для подключения прибора к компьютеру. Сетевой кабель предназначен для подключения прибора к электросети через AC/DC-преобразователь 110-240В/12В.
Тест-объект и держатель предназначены для проведения калибровки (рис. 3). Тест-объект подключается к разъему заземления на приборе с помощью универсального провода заземления и вставляется в держатель. Держатель для тест-объекта предназначен для обеспечения вертикального положения тест-объекта на электроде. Держатель с тест-объектом устанавливается на крышку прибора перед проведением калибровки.
Рис. 3. Тест-объект (слева) и держатель (справа)
Крышка с затемняющим устройством применяется при регистрации ГРВ-грамм пальцев рук человека для защиты от внешних источников света (рис. 4).

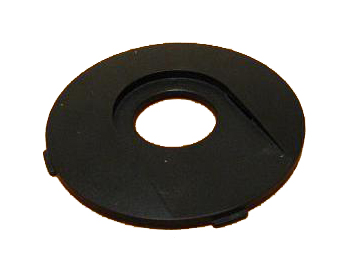

Рис. 4. Крышка (слева) и затемняющее устройство (справа)
Подставка для калибровки (рис. 5) предназначена для установки прибора «ГРВ Компакт» в процессе калибровки.

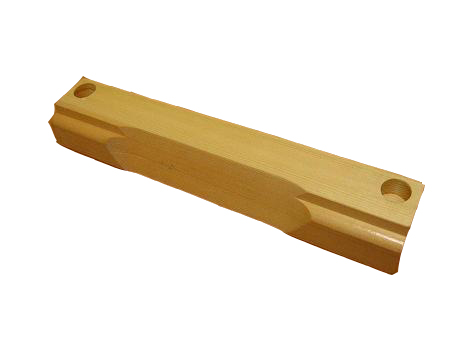

Рис. 5. Подставка для калибровки
Реперный электрод с универсальным проводом заземления (рис. 6) одевается на руку испытуемого, если наблюдается слабое свечение или повышенная чувствительность к регистрации ГРВ-грамм. Подключается к разъему заземления на приборе с помощью универсального провода заземления.
Рис. 6. Реперный электрод с универсальным проводом заземления
