§3 Цикл двз з підведенням теплоти під час сталого об’єму і сталого тиску. Цикл Тринклера (1904р)

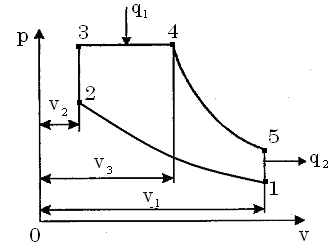

Російський вчений Тринтлер запропо-нував безкомпресорний цикл Дизеля, в якому замість компресора паливо стискує-ться спеціальним пристроєм, який називає-ться паливним насосом. Паливний насос працює у такому режимі: спочатку паливо згоряє під час постійного об’єму, а потім під час постійного тиску. Теоретичний цикл цього ДВС є наступний:
Цикл
Дизеля Д
Цикл Тринклера ;
;
;
;
– ступінь стиснення;
– ступінь попереднього підвищення тиску;
– ступінь попереднього розширення.
Для визначення ефективності циклу двигуна треба його порівняти з циклом Карно.
Цикл
Тринклера
– цикл
Карно;
– ізобарний
цикл;
– ізохорно-ізобарний
цикл;
– ізохорний
цикл.
Лекція 19. .
Тема 12 Цикл газотурбінної установки (гту)
Газотурбінні установки мають деякі пе-реваги перед ДВЗ:
Простота побудови установки.
Відсутність зворотно-поступально-го руху частин установки.
Мала вага і габарити установки як наслідок великих швидкостей обе-ртання вала (до 100 тис. об./хв.).
Великі потужності в одному агре-гаті.
Підвищений термічний ККД.
Можливість використання більш дешевих сортів палива.
Ці переваги ГТУ сприяли широкому їх використанню в різних галузях виробницт-ва, у стаціонарній енергетиці, сільському господарстві, авіації.
Розглянемо схему газотурбінної устано-вки.
1 – компресор;
2 – паливний насос;
3 – камера згоряння;
4 – сопловий апарат;
5 – лопатки;
6 – диск;
7 – кожух.
8_теплообмінник. У цій установці протікає роздільне сти-скання повітря і *пари. Повітря стискується в компресорі 1 і подається в камеру згоран-ня 3. Туди ж подається паливо паливним насосом 2. Продукти згоряння, які утворюються в камері згоряння, потрапляють під великим тиском у сопловий апарат, який призначений для перетворення потенціа-льної енергії потоку газів у кінетичну. З ве-ликою швидкістю потік газів поступає на лопатки турбіни. На лопатках потік газів змінює напрямок свого руху і віддає свою енергію лопаткам турбіни. За рахунок цього обертається диск 6, який знаходиться на валу, і вал обертається. З метою економ-мії енергії теп*лота може проходити через теплообмінний апарат 8, який знаходиться за турбіною. Продукти згоряння потрапля-ють у нього і підігрівають повітря, яке потім поступає в камеру згоряння. Вони мають велику температуру.
Циикл ГТУ зображений на рисунках:
1-2 – адіабатне стиснення робочого тіла;
2-3 – ізобарне підведення теплоти;
3-4 – адіабатне розширення;
4-1 – ізобарне відведення теплоти.
Характеристикою циклу є ступінь під-вищення тиску:
.
Термічний ККД циклу:
.
Де – показник ступення адіабати, який характеризує ступінь збагачення горючої суміші.
Тема 13 Цикли паросилових установок (псу)

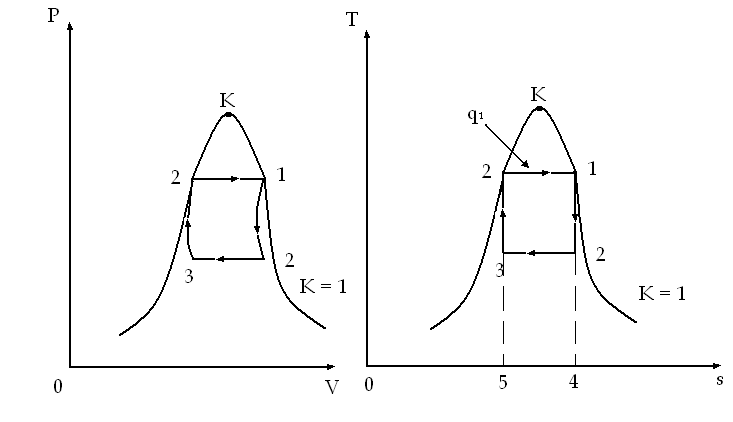

§1 Цикл Карно для водяної пари
ш
Точка а характеризує 1 кг киплячої во-ди.
а-1 – ізобарно-ізотермічний процес па-роутворення;
1-2 – адіабатний процес розширення;
2-3 – ізобарно-ізотермічний процес кон-денсації водяної пари;
3-а – процес стиснення водяної пари.
;
;
;
;
;
.
Цикл Карно застосовувати на практиці в паросилових установках важко, тому що в адіабатному процесі 3-а стискується волога насичена водяна пара, що має достатньо великий початковий об’єм. Це вимагає не-обхідності використання громіздкої насос-ної установки, на роботу якої витрачається значна частина потужності установки, тому цей цикл на практиці не використовується.
