Лекція 17. 20.11.. Економічна ефективність перетворення енергії
Економічна ефективність перетворен-ня енергії характеризується відношенням роботи, яка виконується в процесі, до енер-гії хаотичного руху, яка приймає участь у цьому процесі. Позначається літерою :
.
Термодинамічним потенціалом нази-вають величину, зменшення якої чисельно дорівнює роботі процесу. Так як у загально-му вигляді термодинамічний потенціал по-значається літерою , то:
;
(1)
Але
в адіабатному процесі теплота не приймає
участі, і в якості енергії хаотично-го
руху служить зміна внутрішньої енергії
:
(2)
Якщо перетворення протікає у двох процесах –ізотермічному і адіабатному, то:
(3)
У ізотермічному процесі термодинаміч-ним потенціалом є вільна енергія f.
;
;
(4)
(5)
;
(6)
Якщо
,
то (6) буде виражати ексе-ргетичний ККД:
(7)
Отримаємо
з (8):
(9)
Закон Гюй-Стодоли
Для
необоротніх процесів під час наяв-ності
тертя буде втрачатись частина енергії
на подолання тертя. При цьому буде
збіль-шуватись ентропія системи на
величину, яка називається ентропією
дисипації
.
Дисипативними
силами називаються
си-ли, які направлені у протилежний бік
руху тіла, і на подолання яких витрачається
ро-бота.
;
.
Закон Гюй-Стодоли вказуэ втрати ек-сергії в результаті необоротності проходже-ння в ній необоротних процесів дорівнює добутку температури навколишнього сере-довища на суму збільшення ентропії всіх тіл, які беруть участь у дисипативних про-цесах. Метод оцінки ефективності термоди-намічних систем, який будується на вико-ристанні поняття ексергії, називається ек-сергетичним методом термодинамічного аналізу системи.
Тема 10 Стиснення (нагнітання робочих тіл) (стор. 272-283) Ідеальний поршневий одноступінчатий компресор
Компресор – це машина для стиснення газів. На стиснення газів витрачається ро-бота.
Поршневий компресор являє собою ци-ліндр 1, який має всмоктувальний 2 та наг-нітальний 3 клапани. Всередині циліндра вміщується поршень 4, який здійснює зво-ротно-поступальний рух.
5 – оболонка для охолодження.
Індикаторна діаграма відображає робо-чий процес одноступінчатого поршневого компресора. У цій діаграмі по осі ординат відкладемо тиск робочого тіла в циліндрі, по осі абсцис – об’єм газу.
Стиснення може протікати за трьома процесами:
1-2 – ізотермічний процес;
1-2` – політропний процес;
1-2`` – адіабатний процес.
Також у діаграмі показано наступні процеси:
2-3 – випуск стисненого газу з циліндра компресора;
а-1, 2-3 – не являються термодинамічними процесами, так як у цих процесах змінна маса робочого тіла, тому графічне зображення їх є умовним.

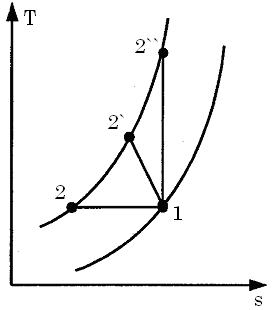

*Розглянемо Ts-діаграму даного циклу. На компресор витрачається робота. Найменша робота витрачається для ізотермічного процесу стиснення, тому він найефективніший. Розглянемо три випадки
Стиснення при .
1-2 –ізотермічний процес.
;
;
;
;
;
.
Стиснення при .
;
.
Стиснення при .
;
.
Охолодження оболонки циліндра комп-ресора виконують із метою наближення процесу до ізотермічного. Оскільки у біль-шості випадків значення n невідомо, то враховують роботу, яка витрачається при ізотермічному чи адіабатному стисненні.
Робочий процес одноступінчатого компресора з урхуванням шкідливого простору
З метою безпечного використання ком-пресорів між стінкою поршня і кришкою циліндра в крайньому лівому положенні залишається простір, який називають шкі-дливим простором.
При
русі поршня вправо спочатку буде
розширюватись газ, який знаходиться в
шкідливому просторі від тиску
до тиску
,
і тільки з точки
почнеться впуск нас-тупної порції газу
в циліндр.
Відношення
об’єму
до
називається
об’ємним
коефіцієнтом компресора.
,
де
– дійсний об’єм, що поступає в ци-ліндр;
– об’єм, який описує поршень.
У
одноступінчатому компресорі стисне-ння
газу проводять до
.
Якщо потрібен газ більш високого тис-ку, то використовують багатоступінчате стиснення.
