5.Работа и мощность электрического тока

Работа электрического тока показывает, какая работа была совершена электрическим полем при перемещении зарядов по проводнику.

Работа электрического тока равна произведению силы тока на напряжение и на время протекания тока в цепи.

Единица измерения работы электрического тока в системе СИ: [ A ] = 1 Дж = 1A. B . c

Мощность электрического тока показывает работу тока, совершенную в единицу времени и равна отношению совершенной работы ко времени, в течение которого эта работа была совершена.

(мощность в механике принято обозначать буквой N, в электротехнике — буквой Р) так как А = IUt, то мощность электрического тока равна:

или

Единица мощности электрического тока в системе СИ:

[ P ] = 1 Вт (ватт) = 1 А . B

6.Электрическая цепь постоянного тока. Закон Ома для участка цепи

1. Простейшая электрическая цепь (рис. 12) содержит источник электрической энергии Г, приемник энергии П и два линейных про­вода Л₁ и Л₂, соединяющих источник с приемником энергии. Линей­ные провода присоединяются к источнику электрической энергии при помощи  двух  зажимов,  называемых положительным ( + ) и отрица­тельным   (—)   полюсами.

Источник электрической энергии преобразует механическую, химиче­скую, тепловую или другого вида энер­гию в энергию электрическую. В при­емнике происходит преобразование электрической энергии в энергию дру­гого вида — механическую, тепловую, химическую, световую и др.

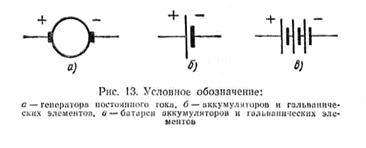

Источниками электрической энер­гии служат генераторы (электрические машины, приводимые в движение какими-либо механическими дви­гателями), аккумуляторы и гальванические элементы, условное обозначение которых показано на рис. 13. В качестве приемников электрической энергии применяют осветительные лампы, электри­ческие двигатели, электронагревательные приборы и пр.

Как гальванические элементы, так и аккумуляторы соединяют между собой для составления в первом случае батареи гальваниче­ских элементов, а во втором — батареи аккумуляторов. Источник электрической энергии с присоединенными к нему линейными про­водами и приемником энергии образуют замкнутую электрическую цепь, по которой происходит непрерывное движение электричества, называемое электрическим током.

Постоянный ток в металлических проводниках представляет собой установившееся поступательное движение свободных элек­тронов в замкнутой цепи.

Сила тока, протекающего в двух проводниках, отстоящих друг от друга на определенном расстоянии, вызывает механические силы, действующие на эти проводники. Единицей измерения силы тока является ампер (а). В Международной системе единиц (СИ) ампер—сила неизменяющегося тока, который, проходя по двум параллель­ным прямолинейным проводникам бесконечной длины и ничтожно малого круглого сечения, расположенным на расстоянии 1 м один от другого в вакууме, вызвал бы между этими проводниками силу, равную 2 10^-7 ньютона (н) на каждый метр длины.

Единицей силы в Международной системе единиц является ньютон (н); н= ,

где кг – килограмм массы,

      м – метр,

     сек –секунда.

    Электрический ток определяет количество электричества, проте­кающего через поперечное сечение проводника в единицу времени. Если в проводнике протекает ток силой 1 а, то через поперечное сечение этого проводника в течение 1 сек протекает 1 к электричества.

При силе тока в проводнике I за время t через поперечное сечение этого проводника протекает количество электричества, равное

Q=It

Откуда

I=

Эта зависимость справедлива для случая, когда в течение вре­мени t сила тока остается неизменной.

Линейные провода и приемник энергии составляют внешнюю цепь, в которой ток протекает под действием разности потенциалов на зажимах источника энергии и направлен от точки более высокого потенциала (положительного зажима) к точке более низкого потенциала  (отрицательного  зажима)

Закон Ома для участка цепи и записывается в следующем виде:

I=U/R

Это выражение читается следующим образом: сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

Следует знать что:

I – величина тока, протекающего через участок цепи;

U – величина приложенного напряжения к участку цепи;

R – величина сопротивления рассматриваемого участка цепи.

При помощи закона Ома для участка цепи можно вычислить приложенное напряжение к участку цепи (рисунок 1), либо напряжение на входных зажимах цепи (рисунок 2).

Рисунок 2. Последовательная цепь, поясняющая расчет напряжения на зажимах цепи.

В этом случае формула (1) примет следующий вид:

U = I *R

Но при этом необходимо знать ток и сопротивление участка цепи.

Третий вариант закона Ома для участка цепи, позволяющий рассчитать сопротивление участка цепи по известным значениям тока и напряжения имеет следующий вид:

R =U/I
