29. Ёмкостной элемент в цепи переменного тока.

Ёмкостный элемент характеризует влияние изменяющегося электрического поля элементов цепи.

Здесь ток опережает напряжение на 90°. Физически это означает, что в момент включения цепи ток в ней будет максимальным. По мере зарядки конденсатора напряжение на нем будет приближаться к напряжению источника и как только они сравняются, ток в цепи будет ноль. После этого в следующую четверть периода начнется разрядка напряжения, а ток будет возрастать. Далее синусоидальное напряжение сменит полярность и процесс повторится. Мгновенная мощность в емкостном элементе положительна в те интервалы времени, в течение которых напряжение(а не ток, как в индуктивном элементе) возрастает(независимо от знака). В течение этих интервалов происходит зарядка емкости и в его электрическом поле накапливается энергияю. При уменьшении напряжения (опять-таки по модулю, т.е по абсолютнгому значению)на емкости мгновенная мощность отрицательна. Емкостной элемент разряжается и энергия, запасенная в его электрическом поле, возвращается к источнику. Таким образом, в емкостном элементе, так же как и в индуктивном, синусоидальный ток не совершает работы. Энергетический режим емкостного элемента принято определять реактивной емкостной мощностью, равной максимальному отрицательному значению мгновенной мощности

30. Индуктивный элемент в цепи переменного тока

Индуктивный элемент учитывает явления накапливания энергии магнитного поля и характеризуется зависимостью потокосцепления   от тока  :

, измеряется в генри (Гн).



2.6.1. Мгновенное значение напряжения на индуктивности:

Здесь   - ЭДС, наводимая изменяющимся во времени магнитным потоком.

Если принять ток в катушке  , то напряжение запишется в виде: .

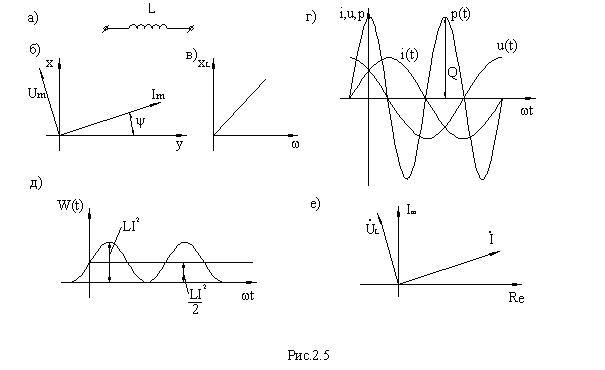

Векторы тока и напряжения показаны на рис. 2.5б. Напряжение опережает ток в катушке на угол  . Закон Ома для индуктивности:

                     или                  ,

где   - индуктивное сопротивление катушки, измеряется в Омах (Ом). Сопротивление   - частотно зависимая величина, увеличивается с ростом частоты, рис. 2.5в.

31. Трёхфазный ток. Трёхфазные системы напряжений и токов

Трёхфазный ток. Каждую отдельную цепь такой системы коротко называют ее фазой, а систему трех сдвинутых по фазе переменных токов в таких цепях называют просто трехфазным током.

Трёхфазной системой называется совокупность электрических цепей, в ветвях которых действуют три одинаковых по амплитуде синусоидальных электродвижущих сил одинаковой частоты, с фазовыми углами одна относительно другой 120˚. Одной из э.д.с. присвоена литера A, следующей за ней по фазе - литера B и далее – литера С:

                                 (3.1.1)

,

где угловая частота  при частоте    Гц или 60 Гц.

В производстве и передаче электрической энергии трёхфазная система наиболее экономична. В ней обеспечивается сравнительно простое получение вращающегося магнитного поля, используемого в большинстве двигателей переменного напряжения. Достаточно экономично решается задача преобразования переменного напряжения в постоянное. Однофазные потребители подключаются к трёхфазной сети без существенных ограничений.

Рис. 343.Графики зависимости от времени э. д. с, индуцированных в обмотках якоря генератора трехфазного тока.

*Источники электрической энергии

В генераторах электрических станций система трёхфазных э.д.с. образуется в одинаковых обмотках, геометрические оси которых пространственно расположены под углом 120º. Они находятся в магнитном поле вращающегося ротора. В обмотках возникает э.д.с. по уравнениям (3.1.1).

Следует отметить, что при описании трёхфазных цепей термин “фаза” применяется в различном смысловом значении. Это наименование каждой из обмоток генератора (трансформатора). Это так же наименование одного или группы однофазных потребителей, подключенных к линиям электропередачи. В то же время - это фазовый угол в синусоидальной функции.

В общем случае трёхфазная система напряжений сети представлена потребителю в четырех проводах. Рис.3.2.1а. Провода A, B, C - называются линейными проводами. Провод N -нейтральным проводом. Токи в линейных проводах и напряжения между ними называются линейными. Это линейные напряжения сети UАВ, UВС, UСА. Фазные напряжения сети обозначаются: UА, UВ, UС - это напряжения, определяемые фазами источника. Все напряжения и токи учитываются в действующих значениях.

Синусоидальные функции фазных напряжений равны по амплитуде и имеют взаимный фазовый угол 120º в той же последовательности чередования фаз, как и э.д.с. Фазные напряжения могут быть представлены как соответствующие векторы   ,   ,   . При этом вектор    , которому присвоен нулевой фазовый угол, принято изображать вертикально. Рис 3.2.1б.

Связь линейных и фазных напряжений между собой устанавливается уравнениями на основе второго закона Кирхгoфа:

                                          (3.2.1)

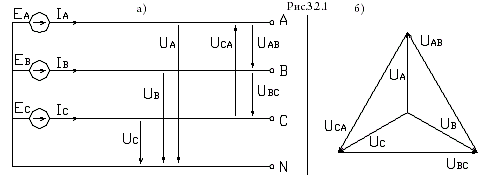

    Рис № 3.2.1

Векторы линейных напряжений так же представлены на рис 3.2.1б. Все три линейные напряжения равны и имеют взаимный фазовый угол 120. Такая система линейных и фазных напряжений называется симметричной.

Как видно из векторной диаграммы рис 3.2.1б линейное напряжение равно удвоенной проекции вектора фазного напряжения под углом 30º. Значит:

                             (3.2.2)

Таким образом, трёхфазная система напряжений обеспечивает потребителю в четырёх проводах три линейных и три фазных напряжения. Они отличаются в раз. Наиболее часто встречается система напряжений сети, указываемая как 380/220 В. Это UЛ=380 В, UФ=220 В.

Расчеты токов в трёхфазных цепях при переменном синусоидальном напряжении в общем случае определены символическим методом. Выражения линейных и фазных напряжений как комплексных чисел приведены в примере 3.2.1. Применяются расчеты и в действительных числах с построением соответствующих векторных диаграмм напряжений и токов.

Потребители электрической энергии

Потребителями в трёхфазных сетях могут быть однофазные и трехфазные устройства.
